5.4
Zulauf und Entlüftung montieren
Zuläufe lassen sich an der Front oder an der Seite
des Blocks in DN 110, DN 125, DN 160 oder
DN 200 realisieren. Zum Heraustrennen der An-
schlüsse eignen sich Dremel, Stichsäge oder ähn-
liches Werkzeug.
An der Zulauffläche wird das Geotextil mit einem
X-Schnitt vorbereitet. Das Zulaufrohr wird ca.
150 mm
eingeschoben
X-Schnittes am Rohr festgeklebt oder verschweißt.
Analog hierzu werden die notwendigen Entlüftun-
gen angebracht. Die vertikal ausgerichteten Entlüf-
tungen können mit Hilfe eines 90° KG Bogens an
die horizontale Bohrfläche angebracht werden.
Der Sicker-Bloc compact 300 verfügt zudem über
einen DN 110-Anschluss auf der Blockoberseite.
Die benötigte Anzahl sowie die Größe der Entlüftungen richten sich nach dem Durchmesser des Zulauf-
rohrs sowie der Anzahl der Zuläufe.
Zulaufrohr*
DN 110
DN 160
DN 200
DN 315
* Bei der Verwendung von mehr als einem Zulaufrohr erhöht sich die Anzahl an Entlüftungen entsprechend.
und
die
Reste
DN 110
1
1
2
3
Tabelle 5 - Anzahl und Größe der Entlüftung in Abhängigkeit des Zulaufrohres
5. Einbau
des

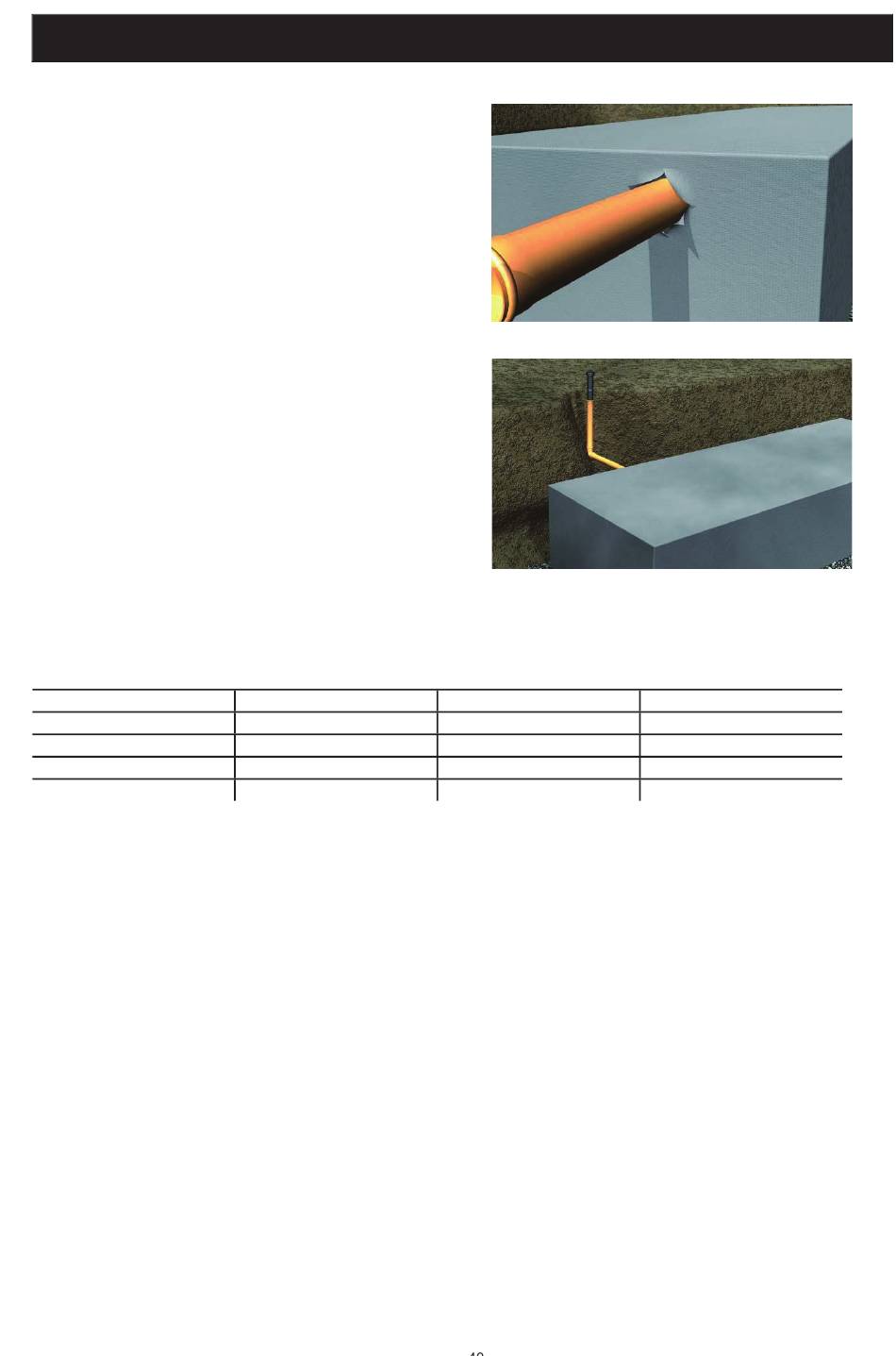

Abbildung 14: Zulauf montieren
Abbildung 15: Entlüftung montieren
Anzahl der Entlüftungen
DN 160
2
14 /
DN 200
1
