Bei einem System, das aus mehreren Ebenen
besteht, können die einzelnen Lagen in Längs- und
Querrichtung zueinander gestellt werden, um einen
Verbund zu erzielen.
Die Verbindung der einzelnen Lagen in vertikaler
Richtung erfolgt über die Zentrierstifte (grün darge-
stellt in Abbildung 11), welche bereits in den ein-
zelnen Verpackungseinheiten der Blöcke einge-
steckt sind. Die horizontale Verbindung wird über
EcoBloc Verbinder erzielt.
Alternativ kann die Verbindung der einzelnen La-
gen in vertikaler Richtung auch über die EcoBloc
Verbinder (gelb dargestellt in Abbildung 12) erfol-
gen. Diese stehen zu diesem Zweck leicht über
und ermöglichen damit eine Zentrierung.
Nach Positionierung aller Blöcke wird die Anlage
komplett mit Geotextil eingeschlagen. Das Geotex-
til verhindert den Eintrag von Schmutzpartikeln
durch das Verfüllmaterial in das Versickerungssys-
tem.
5. Einbau
Achtung:
Bei Frostgefahr und Nässe besteht beim Betreten der Anlage erhöhte
Rutschgefahr!
13 /

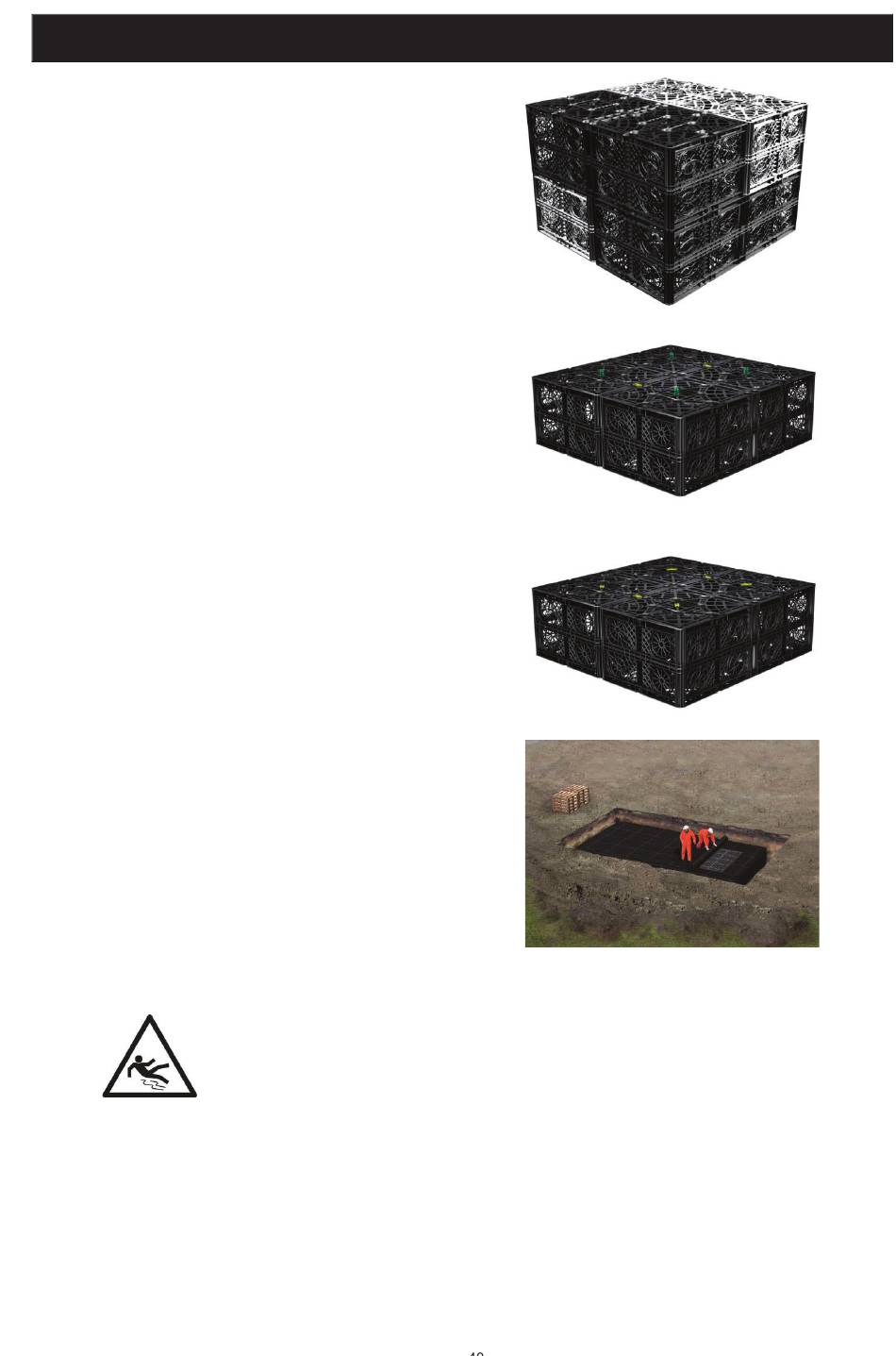

Abbildung 10: Mehrlagiger Aufbau
Abbildung 11: Vertikale Verbindung – Zentrierstifte &
Horizontale Verbindung – EcoBloc Verbinder
Abbildung 12: Vertikale Verbindung - EcoBloc Verbinder
Abbildung 13: Einschlagen mit Geotextil
