Elektrische Aansluiting - Harvia Sentiotec HOME FIN Montage- Und Gebrauchsanweisung

Montagehandleiding uitsluitend voor vakpersoneel

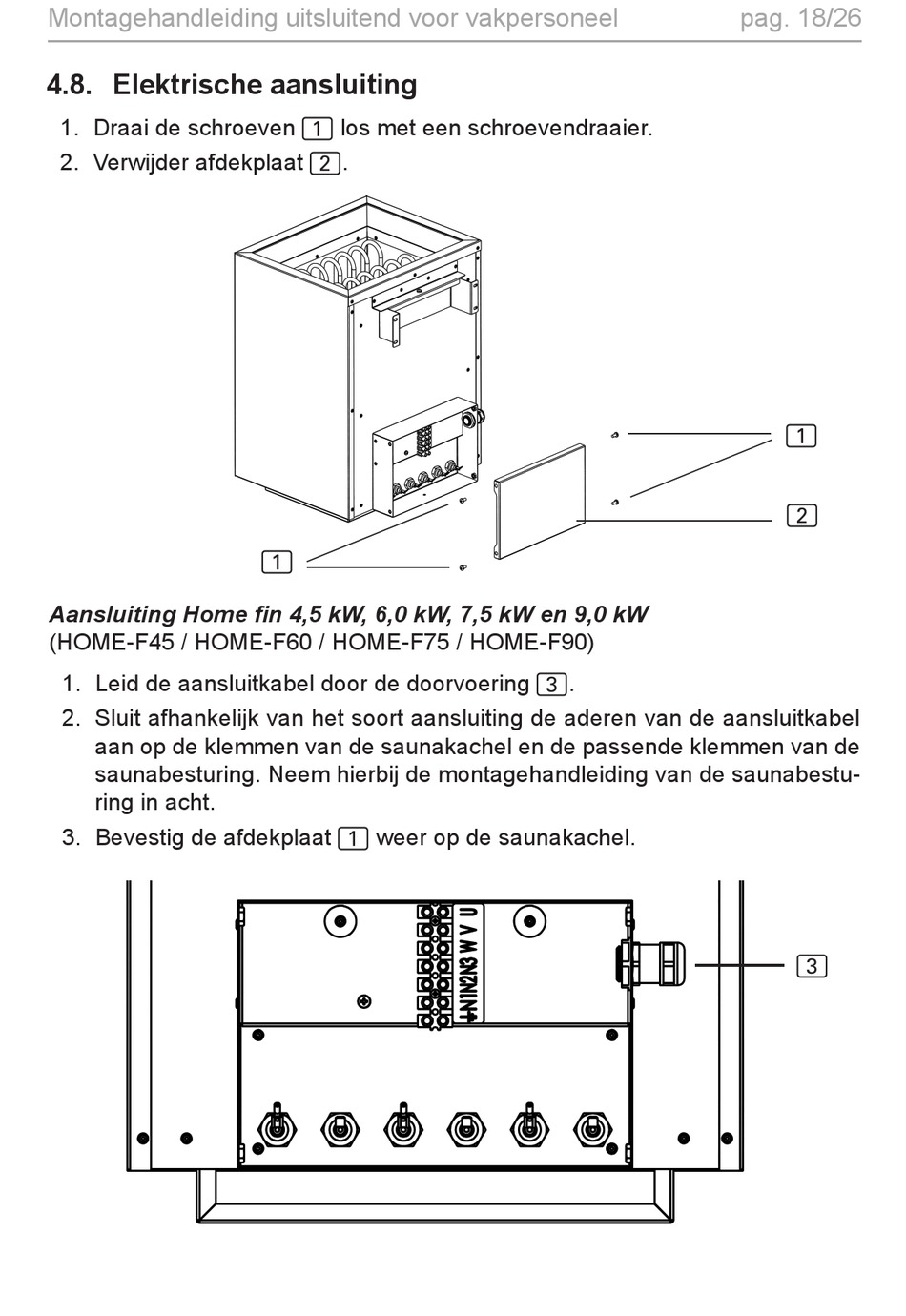

4.8. Elektrische aansluiting

1. Draai de schroeven 1 los met een schroevendraaier.
2. Verwijder afdekplaat 2.
Aansluiting Home fin 4,5 kW, 6,0 kW, 7,5 kW en 9,0 kW
(HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90)
1. Leid de aansluitkabel door de doorvoering 3.
2. Sluit afhankelijk van het soort aansluiting de aderen van de aansluitkabel
aan op de klemmen van de saunakachel en de passende klemmen van de
saunabesturing. Neem hierbij de montagehandleiding van de saunabestu-
ring in acht.
3. Bevestig de afdekplaat 1 weer op de saunakachel.
1
pag. 18/26
1
2
3
