4.6. Liitäntäkaavio, malli 230V 1N~

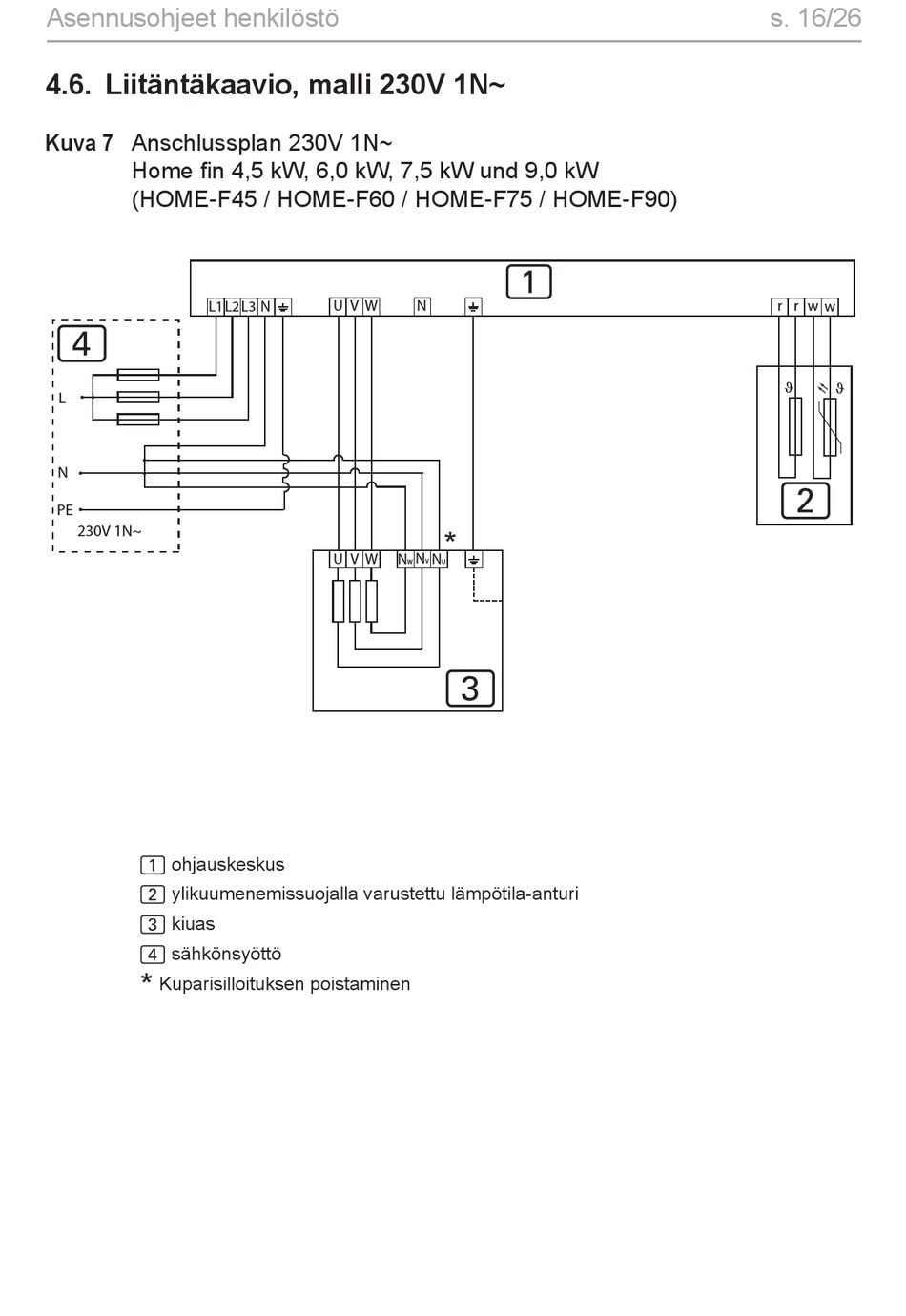

Kuva 7 Anschlussplan 230V 1N~
Home fin 4,5 kW, 6,0 kW, 7,5 kW und 9,0 kW
(HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90)
L1 L2
4
L
N
PE
230V 1N~
1 ohjauskeskus
2 ylikuumenemissuojalla varustettu lämpötila-anturi
3 kiuas
4 sähkönsyöttö
*
Kuparisilloituksen poistaminen
L3 U V W
N
U V W N
W
1
N
*
N
N
V
U
3
s. 16/26
r r w w
ϑ
ϑ
2
