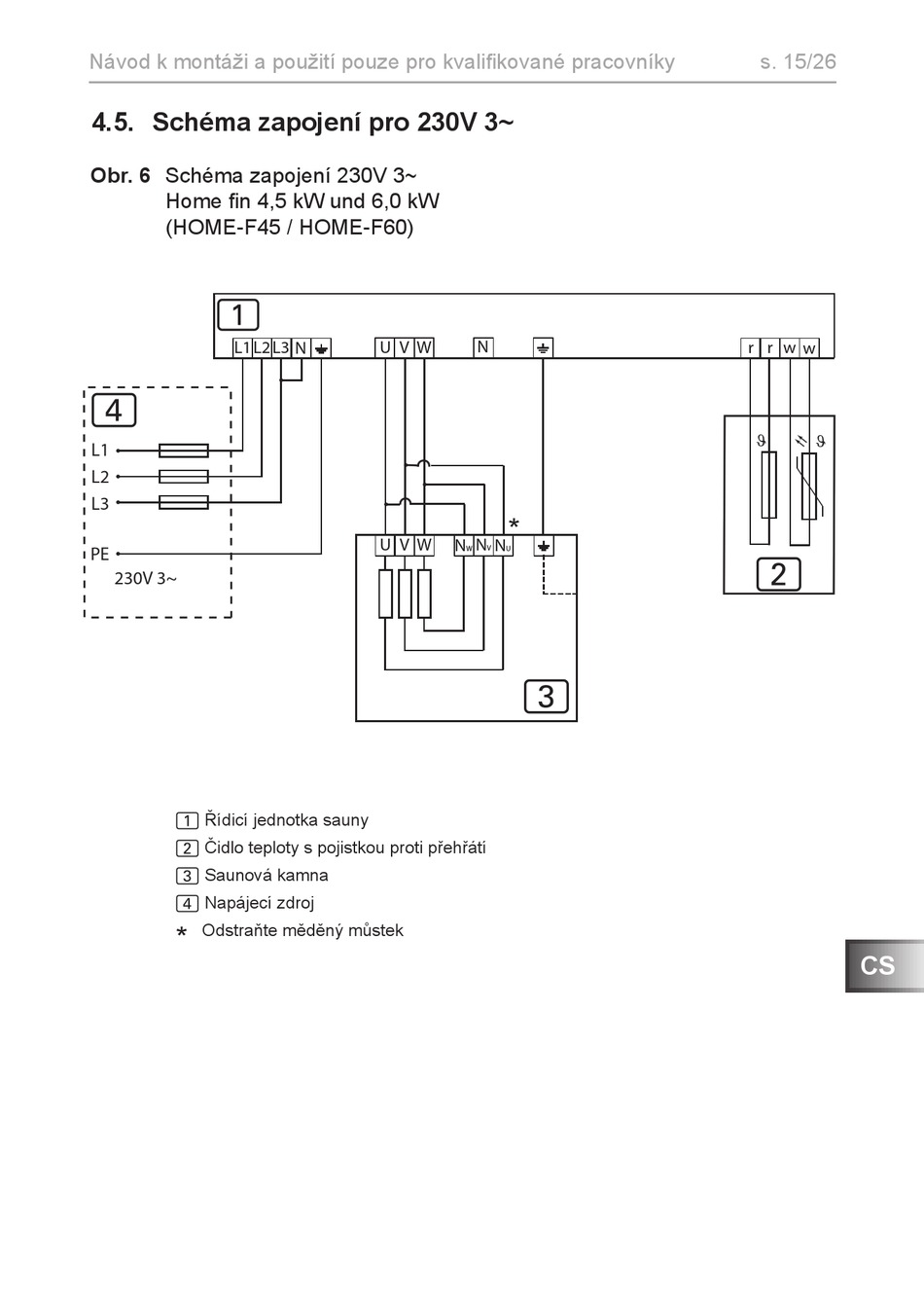

4.5. Schéma zapojení pro 230V 3~
Obr. 6
Schéma zapojení 230V 3~
Home fin 4,5 kW und 6,0 kW
(HOME-F45 / HOME-F60)
1
L1 L2
4
L1
L2
L3
PE
230V 3~
1 Řídicí jednotka sauny
2 Čidlo teploty s pojistkou proti přehřátí
3 Saunová kamna
4 Napájecí zdroj
*
Odstraňte měděný můstek
U V W
L3 N
W
U V
N
*
N
N N
V
W U
3
s. 15/26
r r w w
ϑ
ϑ
2
