Návod k montáži a použití pouze pro kvalifikované pracovníky

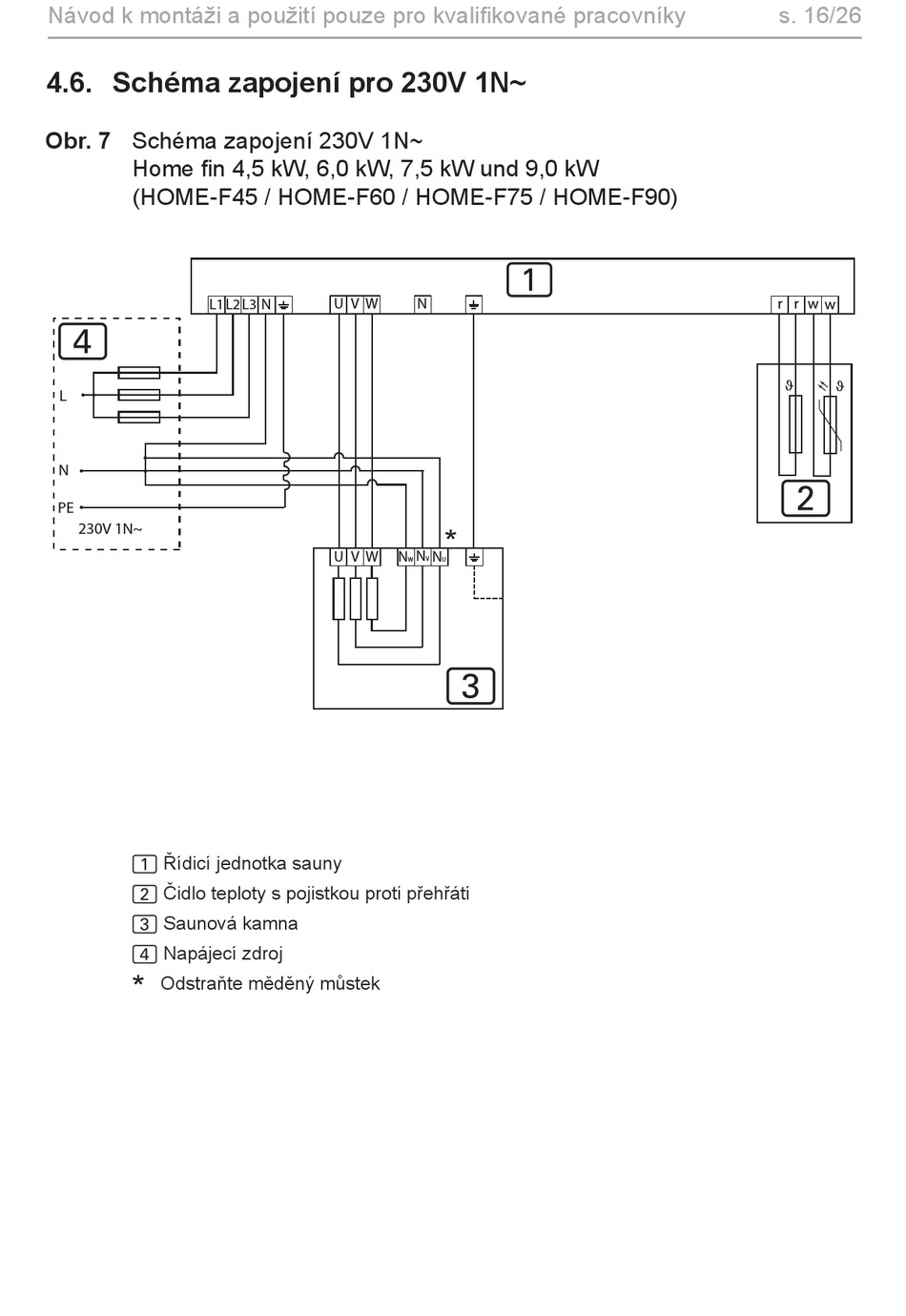

4.6. Schéma zapojení pro 230V 1N~
Obr. 7 Schéma zapojení 230V 1N~
Home fin 4,5 kW, 6,0 kW, 7,5 kW und 9,0 kW
(HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90)
L1 L2
4
L
N
PE
230V 1N~
1 Řídicí jednotka sauny
2 Čidlo teploty s pojistkou proti přehřátí
3 Saunová kamna
4 Napájecí zdroj
*
Odstraňte měděný můstek
L3 U V W
N
U V W N
W
1
N
*
N
N
V
U
3
s. 16/26
r r w w
ϑ
ϑ
2
