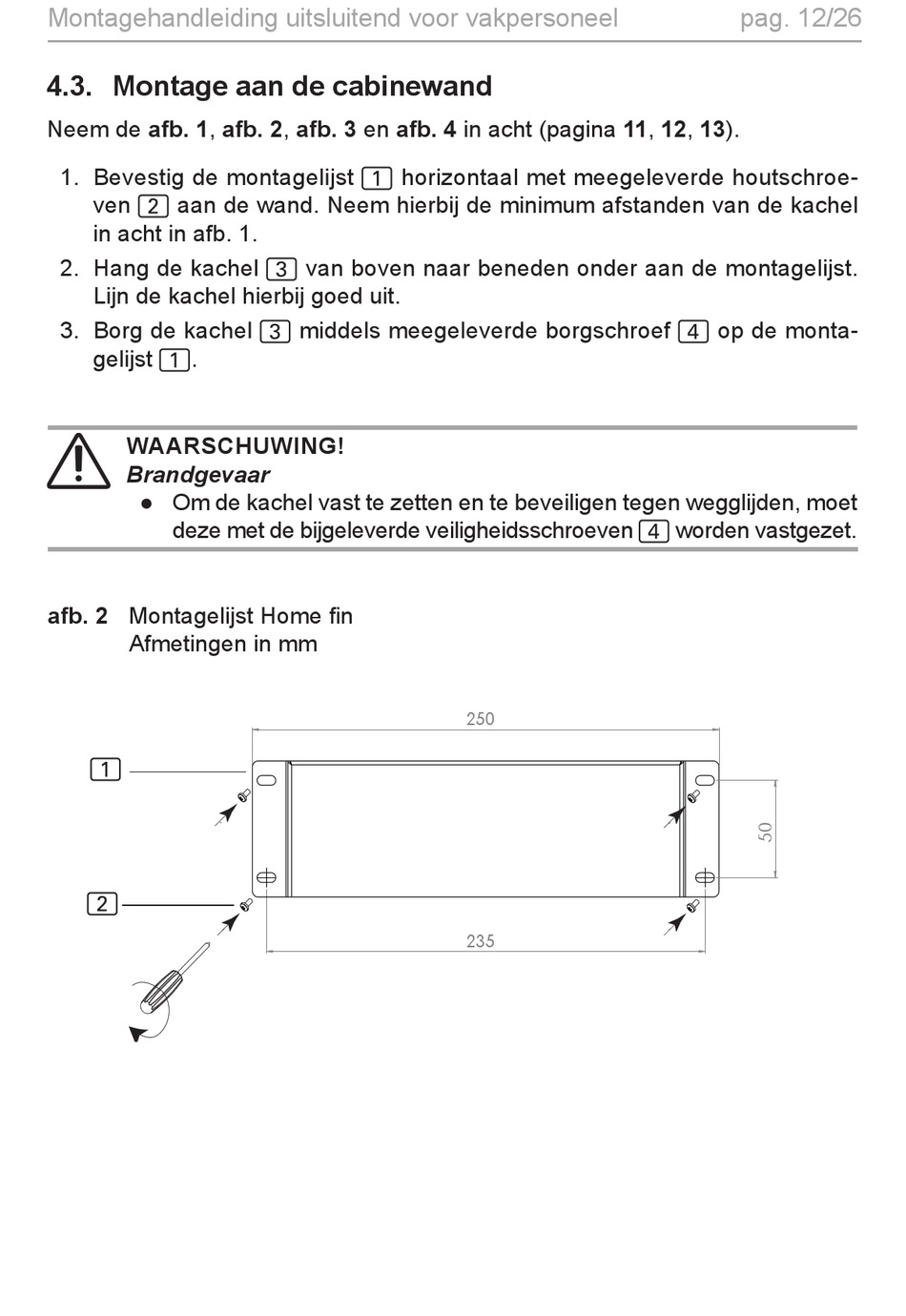

4.3. Montage aan de cabinewand

Neem de afb. 1, afb. 2, afb. 3 en afb. 4 in acht (pagina 11, 12, 13).
1. Bevestig de montagelijst 1 horizontaal met meegeleverde houtschroe-
ven 2 aan de wand. Neem hierbij de minimum afstanden van de kachel
in acht in afb. 1.
2. Hang de kachel 3 van boven naar beneden onder aan de montagelijst.
Lijn de kachel hierbij goed uit.
3. Borg de kachel 3 middels meegeleverde borgschroef 4 op de monta-
gelijst 1.
WAARSCHUWING!
Brandgevaar
● Om de kachel vast te zetten en te beveiligen tegen wegglijden, moet
deze met de bijgeleverde veiligheidsschroeven 4 worden vastgezet.
afb. 2 Montagelijst Home fin
Afmetingen in mm
1
2
250
235
pag. 12/26
