Asennusohjeet henkilöstö

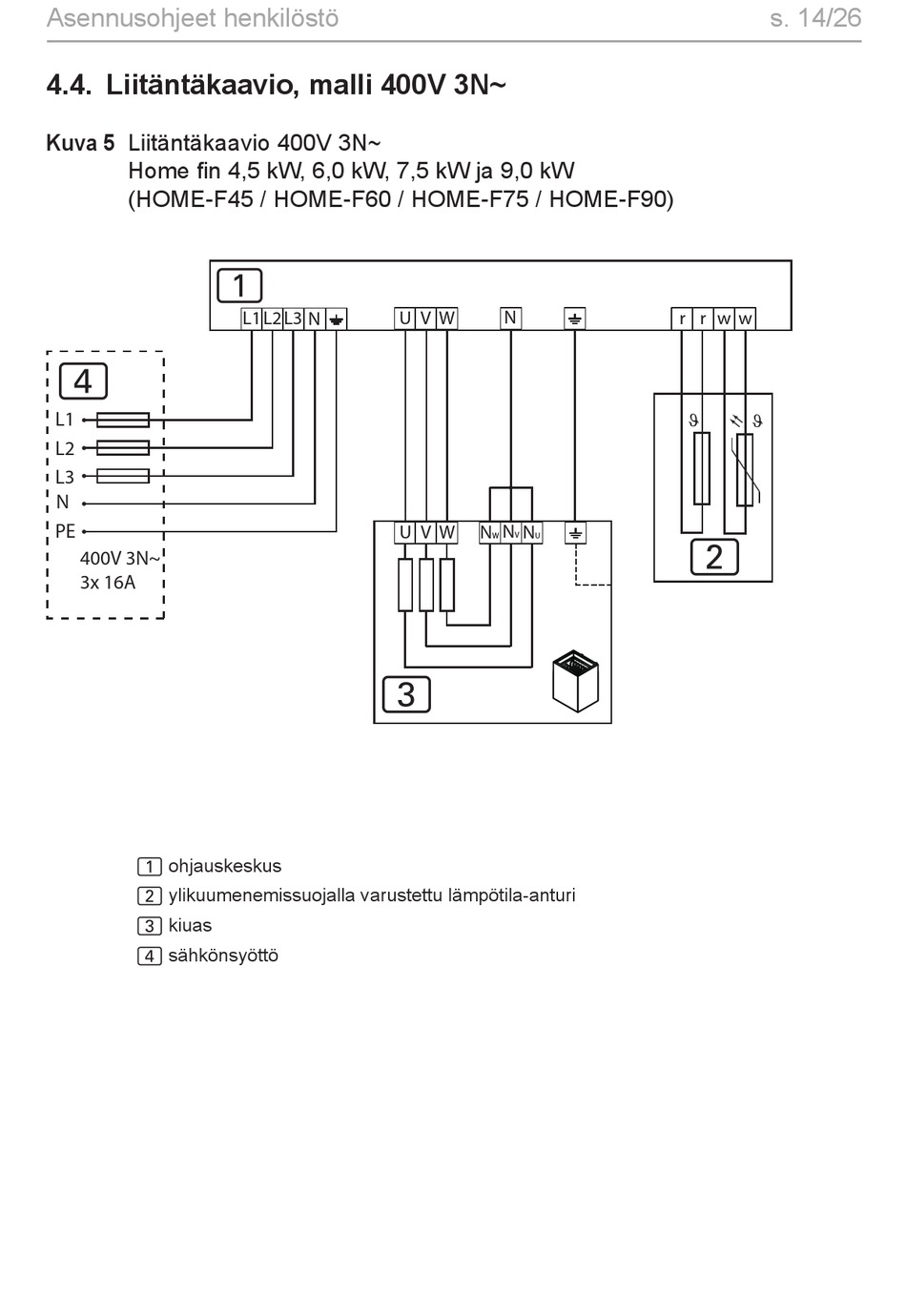

4.4. Liitäntäkaavio, malli 400V 3N~
Kuva 5 Liitäntäkaavio 400V 3N~
Home fin 4,5 kW, 6,0 kW, 7,5 kW ja 9,0 kW
(HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90)
1
4
L1
L2
L3
N
PE
400V 3N~
3x 16A
1 ohjauskeskus
2 ylikuumenemissuojalla varustettu lämpötila-anturi
3 kiuas
4 sähkönsyöttö
L1 L2 L3 U V
N
U V
3
N
W
W N N
N
V
W U
s. 14/26
r r w w
ϑ
ϑ
2
