Asennusohjeet henkilöstö

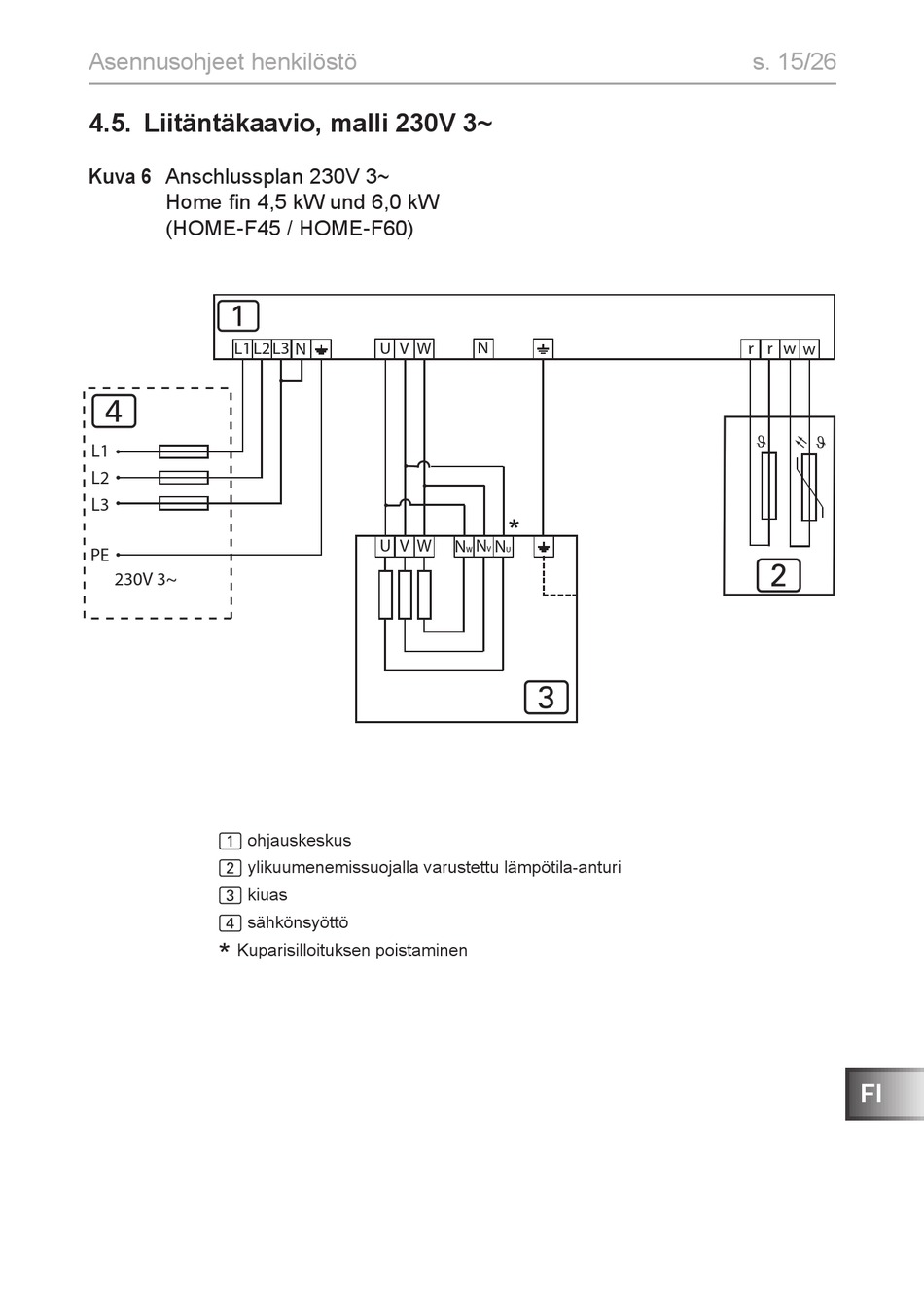

4.5. Liitäntäkaavio, malli 230V 3~
Kuva 6
Anschlussplan 230V 3~
Home fin 4,5 kW und 6,0 kW
(HOME-F45 / HOME-F60)
1
L1 L2
4
L1
L2
L3
PE
230V 3~
1 ohjauskeskus
2 ylikuumenemissuojalla varustettu lämpötila-anturi
3 kiuas
4 sähkönsyöttö
*
Kuparisilloituksen poistaminen
U V W
L3 N
W
U V
N
*
N
N N
V
W U
3
s. 15/26
r r w w
ϑ
ϑ
2
FI
