Schutzbeschaltungen werden parallel zu induktiven Lasten, die nicht direkt von der
Steuerung angesteuert werden, wie z. B. Hupe, Elektroventil, Pumpen- und Lenk-
hilfeschütz, geschaltet. Enthält die Schutzbeschaltung eine Diode, so muß diese
denselben Strom wie die induktive Last selbst führen können.

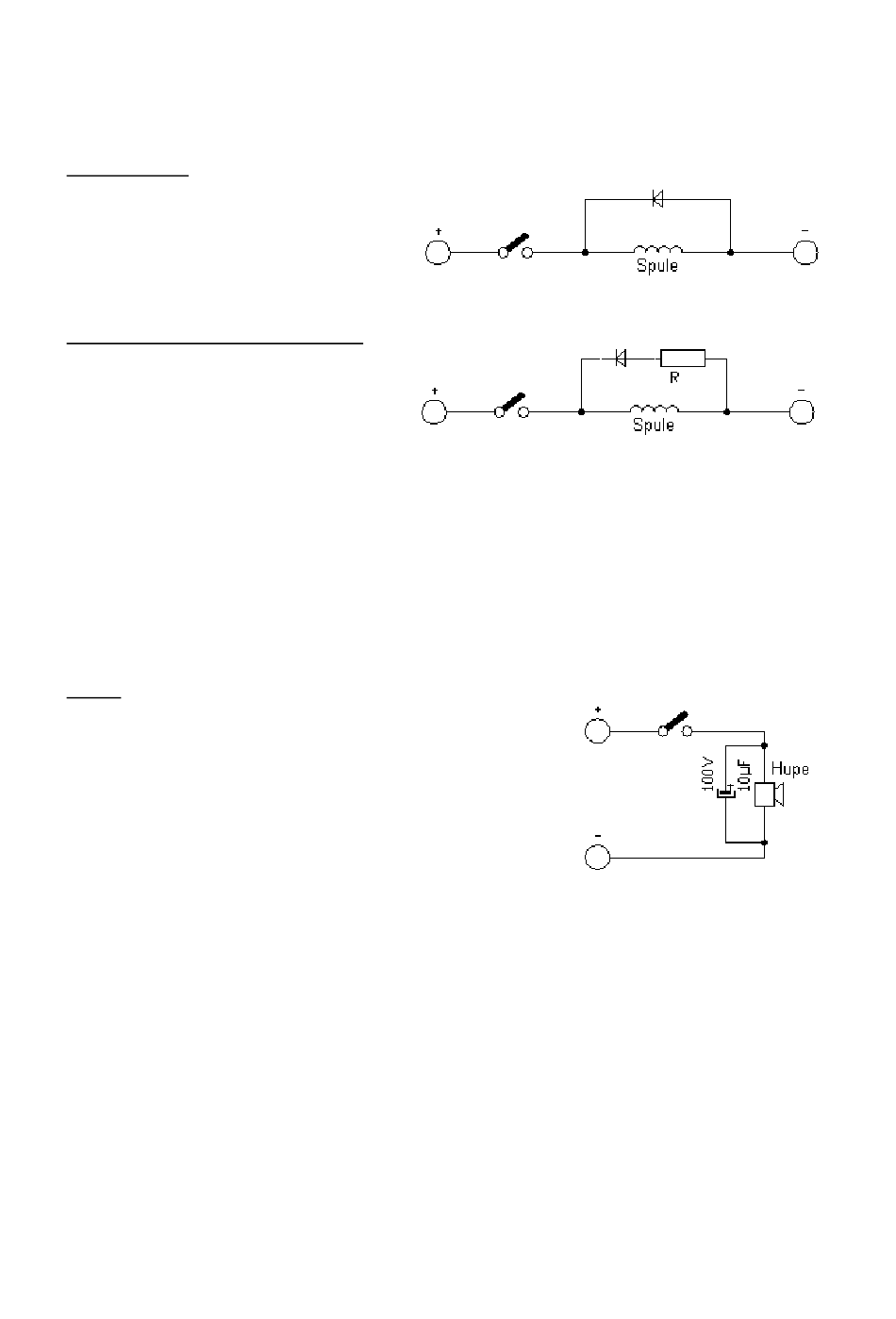

a) Magnetventil:
b) Schütz / Relais / Magnetbremse:
Der Widerstand R sollte in etwa
den gleichen ohmschen Wert
haben wie die Spule. Die
Leistung wird folgendermaßen
berechnet:
P
= V² / 10R
W
Beispiel:
Widerstand der Schützspule 18 Ohm; Spannung 24V
P
W
Es wird ein Widerstand 18 Ohm / 3 W eingesetzt.
c) Hupe:
Parallel zur Hupe wird ein Elektrolyt-Kondensator 10
µF / 100 V angeschlossen.
______________________________________________________________
12
= (24 V)² / (10 x 18 Ohm) = 3,2 W
- TRIPLAT -
