4.4.2. Montage und Anschluss des ACS-CB-PINCH

Achtung: Wenn Sie das Modul ACS-CB-PINCH an die Steuerung
anschliessen, muss das Spannungsversorgungskabel der Steuerung
abgesteckt sein!
Zur Montage und zum Anschluss des Modules ACS-CB-PINCH gehen Sie wie folgt
vor:
1. Stecken Sie das kurze Kabel (Schnittstelle
der Steuerung (M1 oder M2).
2. Stecken Sie das Anschlusskabel des Antriebes an die Schnittstelle
Modules.
3. Montieren Sie das Modul mit 2 Schrauben an den 2 Bohrungen an der Unterseite
des Tisches.
4. Stecken Sie die Quetschschutzleiste an die Schnittstelle
(vorausgesetzt, die Quetschschutzleiste ist bereits an der Tischunterkante
montiert).
5. Stecken Sie das Spannungsversorgungskabel der Steuerung an. Somit ist die
Quetschschutzleiste betriebsbereit.

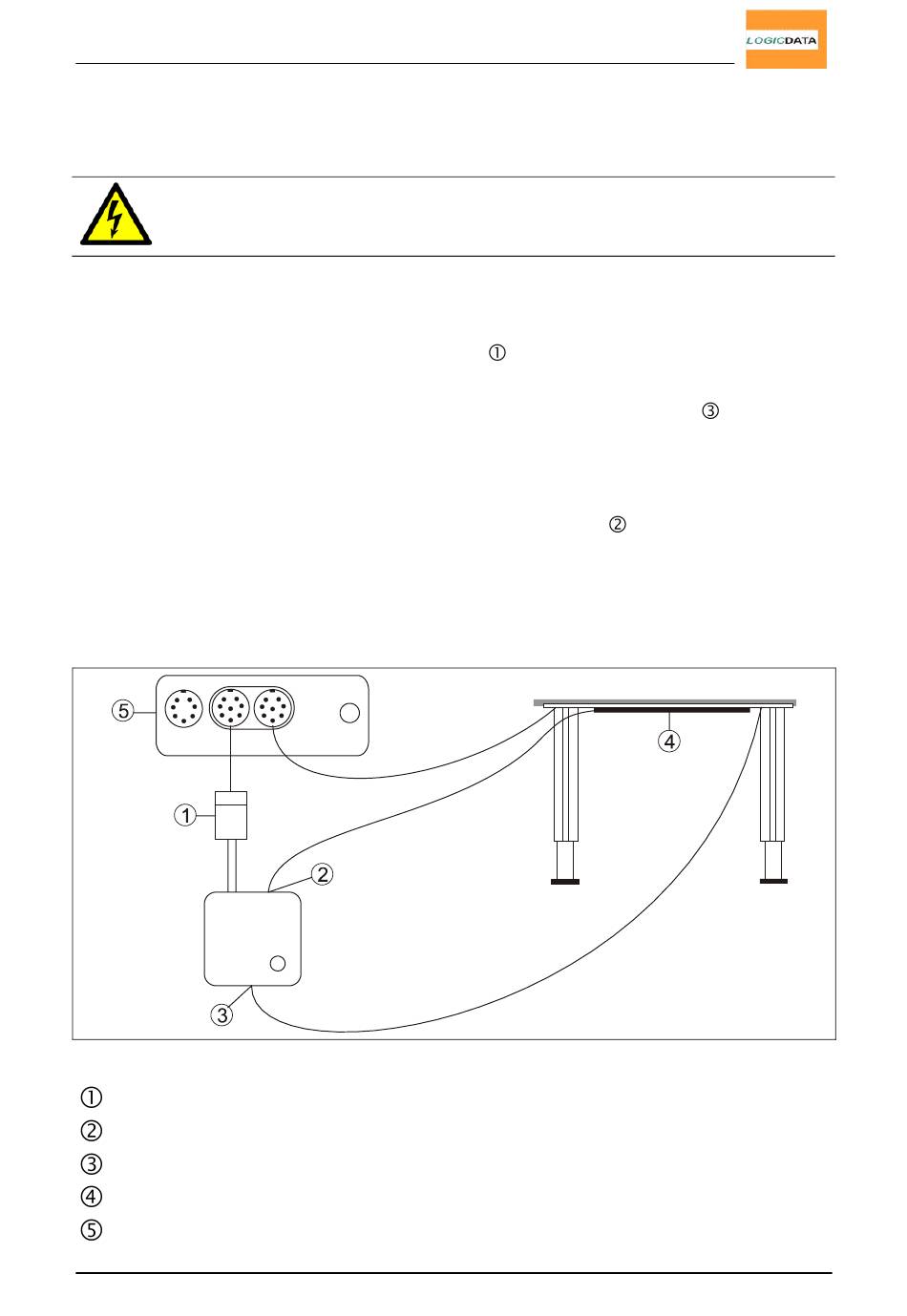

Abb. 5 – Quetschschutzmodul anschliessen
Schnittstelle zum Kontaktieren der Steuerung CBX an ACS-CB-PINCH
Schnittstelle für Quetschschutzleiste an ACS-CB-PINCH
Schnittstelle zur Ansteuerung Antrieb 1 oder 2 (M1 oder M2)
Quetschschutzleise am höhenverstellbaren Tisch
Steuerung CBX
) an die gewünschte Schnittstelle
