6.3 MONTAGE DES LOGICLINK

6.3.1 BENÖTIGTE KOMPONENTEN
1 LOGIClink
2 3 Montageschrauben (vom Wiederverkäufer bereitgestellt)
Werkzeug Schraubendreher
Werkzeug Bohrmaschine
Werkzeug Stift
Kontaktieren Sie LOGICDATA, um genauere Informationen zu Montageschrauben zu
INFO
erhalten.

6.3.2 PROZESS

HINWEIS
Der Abstand des LOGIClinks zu Metallteilen und Kabeln muss mindestens 50 mm betragen.
HINWEIS
Achten Sie darauf, dass die Status-LED an der vorderen Tischkante sichtbar ist.
Es wird empfohlen, den LOGIClink in einem Abstand von ca. 70 cm vom Benutzer
INFO
entfernt anzubringen.
1. Markieren Sie die Positionen der Bohrlöcher. Die Bohrschablone in Kapitel 5.3 kann Ihnen dabei helfen.
2. Bohren Sie die Löcher in die Tischplatte.
3. Befestigen Sie den LOGIClink mit dem Schraubendreher und Montageschrauben an den markierten
Bohrpunkten an der Tischplatte.

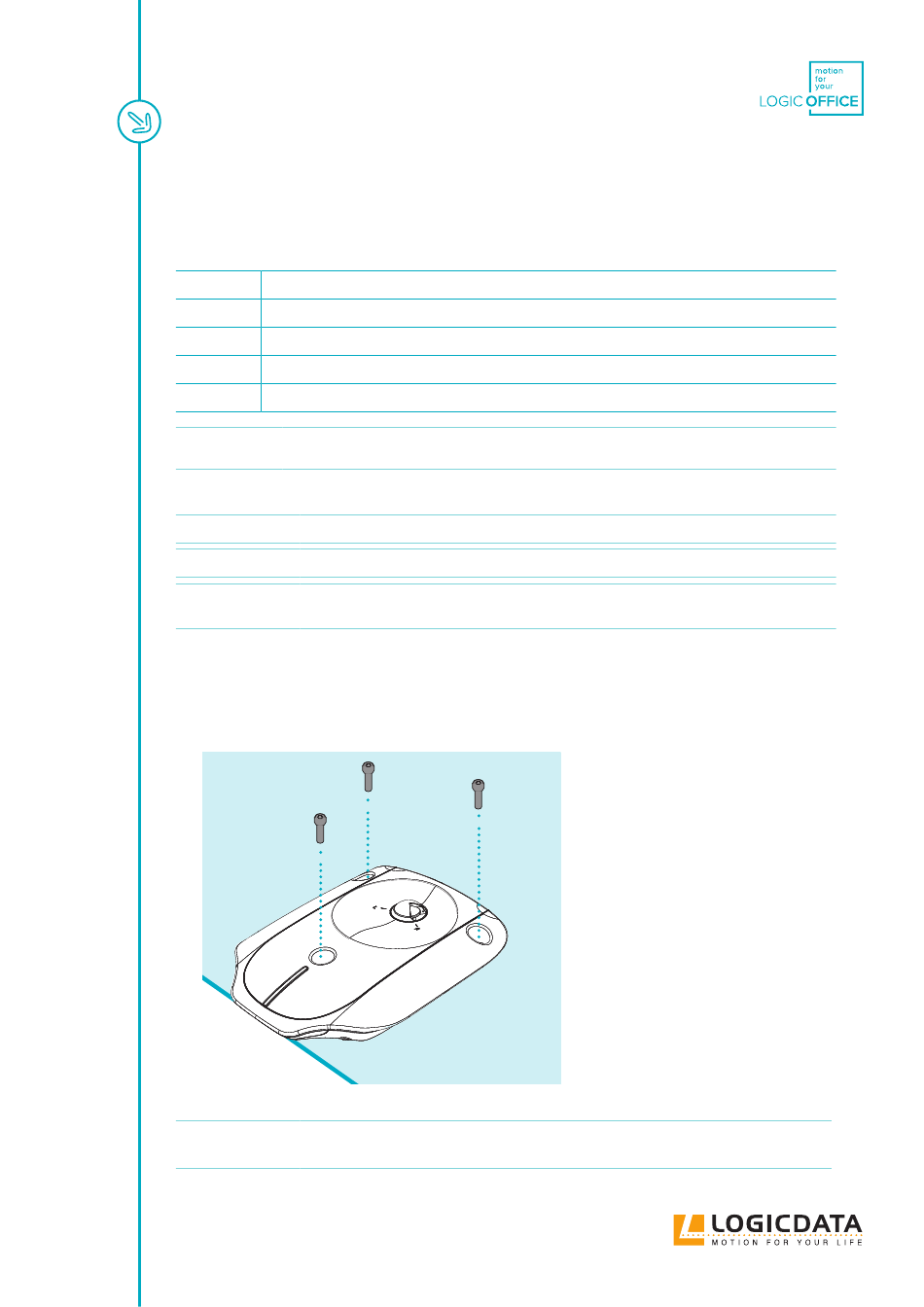

Abb. 4: Montage des LOGIClink
Das erforderliche Anzugsdrehmoment hängt vom Material der Tischplatte ab.
HINWEIS
Überschreiten Sie 2 Nm nicht.
