Bedienungsanleitung
CBX-1 / CBX-2
4.4 Quetschschutzmodul ACS-CB-PINCH
Das Modul ACS-CB-PINCH dient zum Anschliessen einer Quetschschutzleiste an
Steuerungen von LOGICDATA, die mit keiner entsprechenden Schnittstelle
ausgestattet sind (CBX, CBS, CBB).
Hinweis: Das Modul ACS-CB-PINCH ist nicht im Standardlieferumfang
der Steuerungen CBX, CBX, CBB enthalten! Wenn Sie an diese
Steuerungen eine Quetschschutzleiste anschliessen wollen, müssen Sie
dieses Modul gesondert bestellen.
4.4.1. Schnittstellen am Modul ACS-CB-PINCH
Das Modul ACS-CB-PINCH ist mit folgenden Schnittstellen ausgestattet:

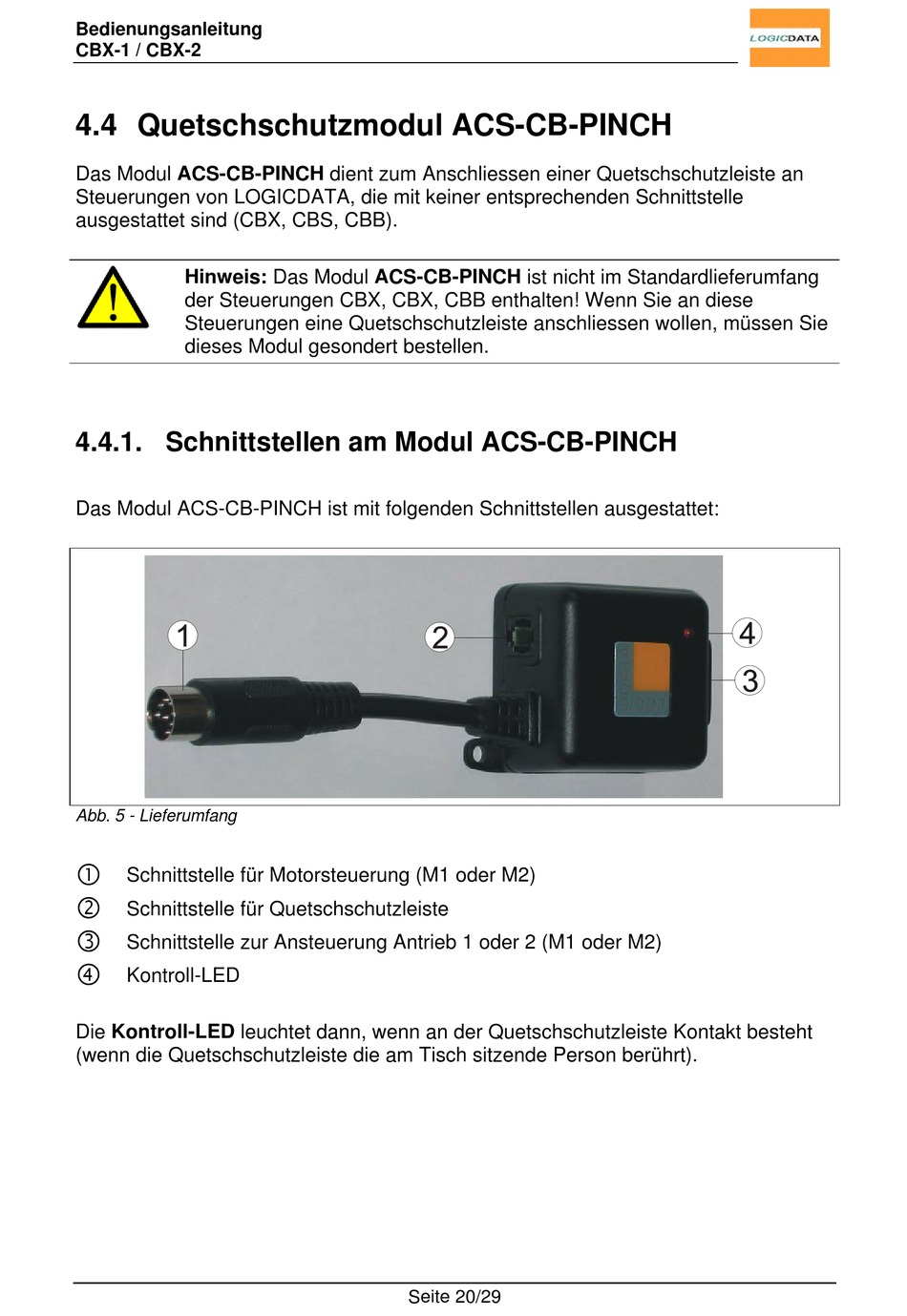

Abb. 5 - Lieferumfang
Schnittstelle für Motorsteuerung (M1 oder M2)
Schnittstelle für Quetschschutzleiste
Schnittstelle zur Ansteuerung Antrieb 1 oder 2 (M1 oder M2)
Kontroll-LED
Die Kontroll-LED leuchtet dann, wenn an der Quetschschutzleiste Kontakt besteht
(wenn die Quetschschutzleiste die am Tisch sitzende Person berührt).
Seite 20/29
