Stromstärkeänderung weist auf eine Veränderung des
Zustandes der Leitung hin.
Abbildung 6.3 Signalstromanzeigewerte
In Bereichen mit mehr als einer vorhandenen Leitung
kann der Empfänger mitunter ein stärkeres Signal von
einer benachbarten Leitung aufnehmen, die das Signal
ebenfalls trägt oder die die Erdung teilt, weil sie (die
Nachbarleitung) sich näher an der Oberfläche befindet.
Obwohl die Signalstrommessung die Tiefe kompensiert,
verringert sich die Signalreaktion mit zunehmender
Tiefe.
Die Leitung mit der höchsten Signalstromanzeige ist
eher
die Zielleitung (auf
beaufschlagt ist), als eine Leitung mit der stärkeren
Empfängerreaktion.
Die
Messung
des
Signalstroms
Informationen zur Position von Bögen, Abzweigen und
Kreuzungen. Die Messung des Signalstroms hinter
einem T-Abzweig zeigt die Leitung an, die mehr
Signalstrom über ihre größere Länge o.ä. zieht.
© 2021 Radiodetection Ltd
die das
Sendersignal
bringt
nützliche
35

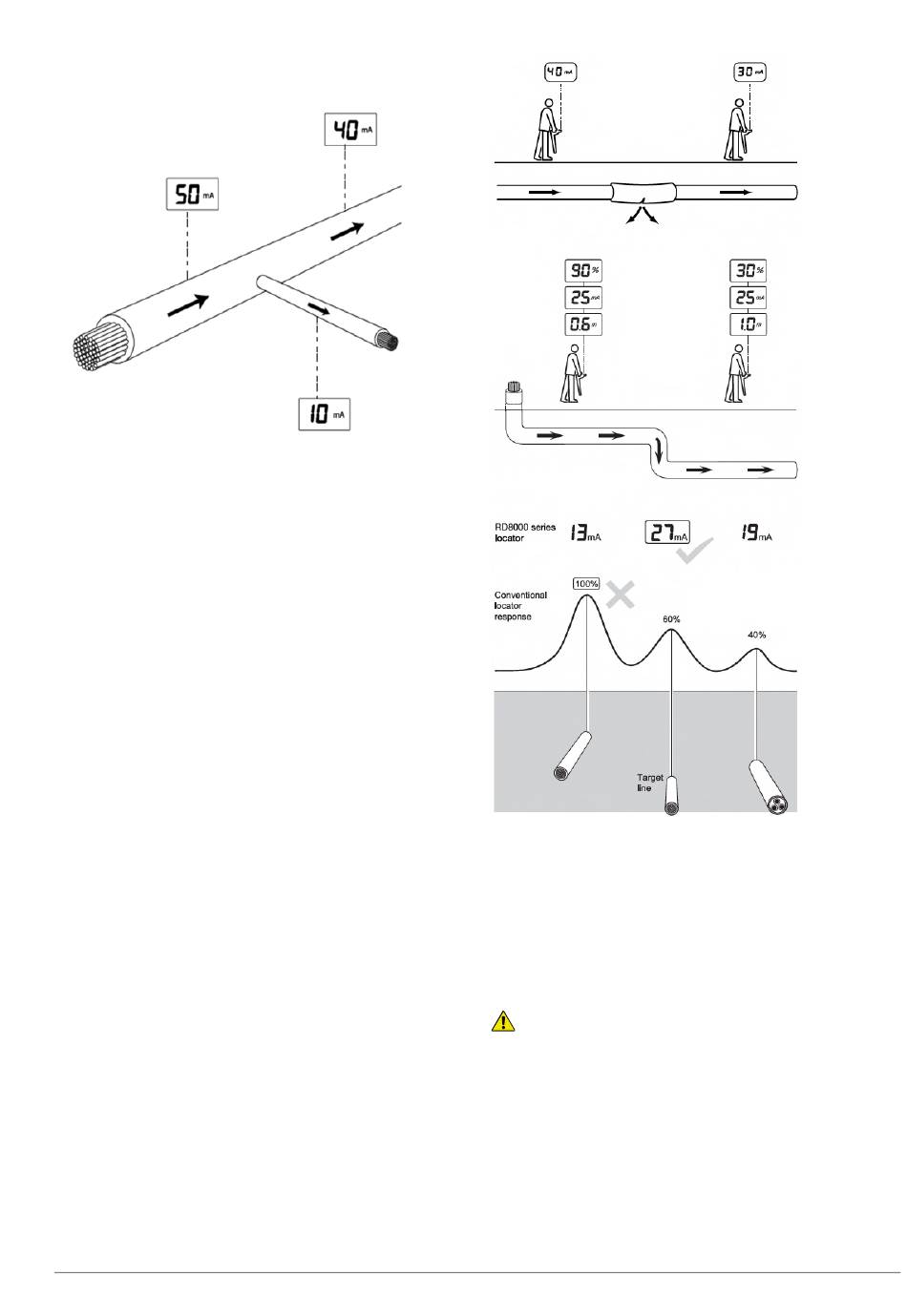

Abbildung 6.4 – 6.6 Ermitteln von Stromanzeigewerten
Aufbringen eines Sendersignals
Das Sendersignal für Strommessungen kann ebenso
aufgebracht/gekoppelt werden, wie das Signal für die
Leitungsverfolgung/-trassierung, also direkt (galvanisch)
angeklemmt, über Zubehör (Zange, LPC, LCC) oder
induziert werden.
WARNUNG!
Ein
spannungsführende Leiter ist POTENZIELL TÖDLICH.
Direkte Ankopplungen an spannungsführende Leiter sind
ausschließlich von qualifiziertem Fachpersonal und unter
ausschließlicher Verwendung relevanter Produkte, die
Anschlüsse an unter Spannung stehenden Leitungen
zulassen, vorzunehmen.
direktes
Anklemmen
an
