den Empfänger über die vermutete Position der Sonde.
Ändern Sie die eingestellte Empfindlichkeit nicht.

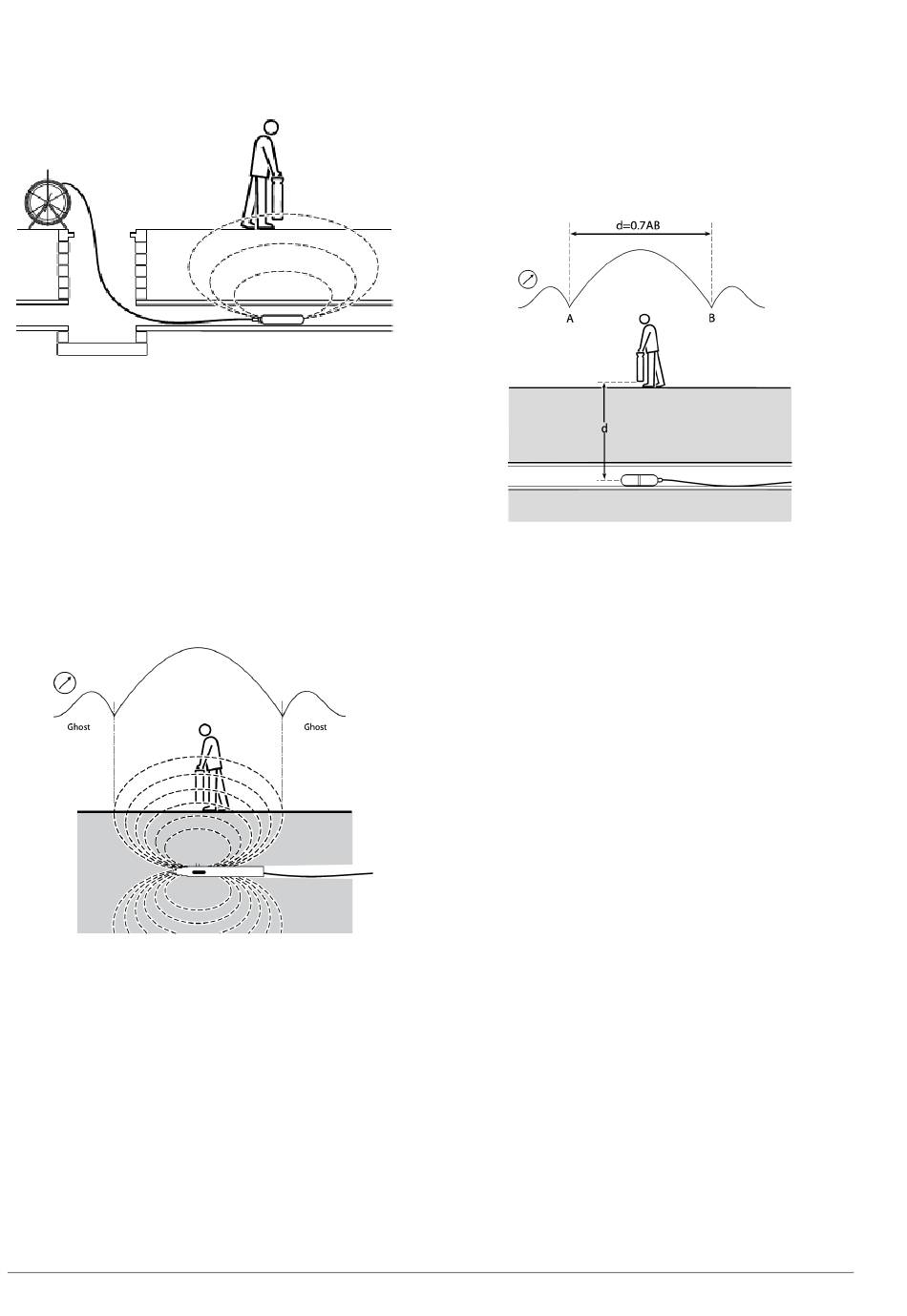

Abbildung 12.10 Einsetzen der Sonde
Orten einer Sonde:
1
Bewegen Sie den Empfänger vor und zurück und
halten Sie an, wenn auf der Balkenanzeige eine
Spitze-Reaktion
erfolgt.
Kompass (in West-Ost -3 Uhr / 9 Uhr- Ausrichtung),
um das Blatt des Empfängers auf die Sonde
auszurichten.
2
Drehen Sie den Empfänger um die eigene
Hochachse. Halten Sie an, wenn die Balkenanzeige
ihr Maximum erreicht.
Abbildung 12.11 Orten einer Sonde
3
Bewegen Sie den Empfänger seitlich, bis die
Balkenanzeige ihr Maximum erreicht.
4
Wiederholen Sie die Schritte 1, 2 und 3 mit der
Antenne im Lot und auf bzw. knapp über dem
Boden. Der Empfänger müsste sich nun direkt über
der Sonde befinden und das Blatt (mit den
Antennen) parallel zur Sonde ausgerichtet sein.
Markieren Sie die Position und Richtung der Sonde.
5
Treiben Sie die Sonde weitere 1 oder 2 Meter voran;
orten und markieren Sie die Position. Wiederholen
Sie das Ortungen in ähnlichen Intervallen entlang
dem Rohr oder (Abwasser)-kanal, bis der Auftrag
abgeschlossen ist.
© 2021 Radiodetection Ltd
Verwenden
Sie
den
Prüfen der Sondentiefe
Der RD8200 Empfänger zeigt automatisch die Tiefe der
georteten Sonde an, sofern der Empfänger sich korrekt
ausgerichtet direkt über der Sonde befindet. Verwenden
Sie den Kompass im LCD als Anhalt und drehen Sie den
Empfänger, bis der Kompass anzeigt, dass sich die
Sonde in Ost-West (3 Uhr / 9 Uhr) Richtung befindet.
Abbildung 12.12: Berechnen der Sondentiefe
Rechenmethode
Orten Sie die Sonde. Bewegen Sie den Empfänger vor
die Sonde (dabei muss das Blatt immer noch parallel zur
Sonde ausgerichtet sein) und erhöhen Sie die
Empfindlichkeit, um ein Maximum des Ghost-Signals zu
finden. Bewegen Sie den Empfänger hinter die Sonde,
vergewissern Sie sich, dass das Blatt des Empfängers
immer entsprechend der Sonde steht. Finden Sie die
Positionen A und B - geringste Signal (siehe Abbildung
8.10). Messen Sie den Abstand zwischen diesen
Punkten und multiplizieren Sie ihn mit 0,7, um ein
ungefähres Tiefenergebnis zu erhalten.
FlexiTrace
FlexiTrace ist ein verfolgbares kunststoffbeschichtetes
Glasfaser-Schubkabel mit Drahtleitern, das bei der
Ortung von und in nicht-metallischen Rohrleitungen mit
kleinen Durchmessern bis zu einer Tiefe von 3 Metern
verwendet wird. Der FlexiTrace kann in ein Rohr oder
eine Leitung mit einem Innendurchmesser ab 9 mm und
einem
Biegungsradius
eingeführt werden. Batterien sind nicht erforderlich, da
FlexiTrace mit jedem Radiodetection Sender besendet
werden kann.
Der FlexiTrace hat eine maximale Nennleistung von
1 W. Bei Verwendung des FlexiTrace mit einem Tx-5
oder Tx-10 Sender von Radiodetection muss die
Ausgangsleistung im Menü MAX P auf 1 W und die
Ausgangsspannung im Menü MAX V auf LOW
eingestellt (limitiert) werden.
von
mindestens
250 mm
