WARNUNG! Versäumen Sie es, die vorstehenden
Limitierungen an Tx-5 oder Tx-10 vorzunehmen, kann die
Spule an der Spitze des FlexiTrace überhitzen, was
Brandverletzungen und Geräteschäden zur Folge haben
kann.
Das FlexiTrace kann in zwei Modi verwendet werden:
Sondenmodus oder Leitungsmodus. Im Sondenmodus
steht nur die Spitze des FlexiTrace unter Signalstrom, im
Leitungsmodus hingegen die gesamte Länge.
Bei einem Einsatz als Sonde werden beide Anschlüsse
des
Senders
an
die
angeschlossen. Da die Anschlüsse des FlexiTrace nicht
gepolt (farbcodiert) sind, spielt es keine Rolle, welcher
Bolzen an welchen Leiter angeschlossen wird. Für den
Leitungsmodus schließen Sie den roten Senderleiter an
einen der Bolzen des FlexiTrace und den schwarzen
Leiter an eine geeignete Erde (z. B. Erdspieß) an.

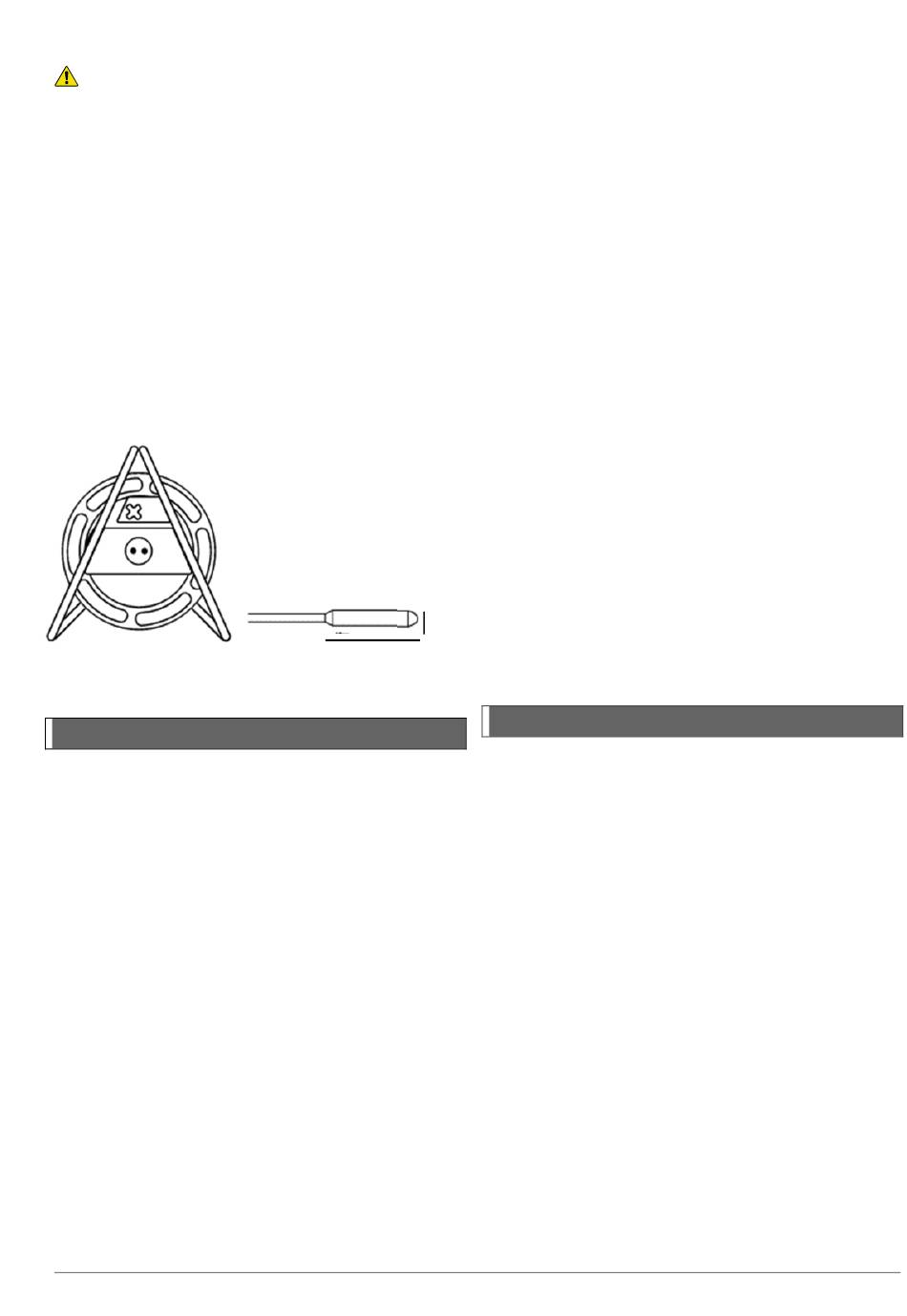

Abbildung 12.13: FlexiTrace
12.7 Stethoskopantennen
Wann eine Stethoskopantenne verwendet
wird
Es ist nicht immer möglich, eine Empfangszange um ein
Kabel zu legen. Der Grund hierfür kann Bündelung oder
mangelhafter Zugang sein. In diesem Fall sollte anstelle
der Empfangszange eine Stethoskopantenne verwendet
werden.
Verwenden einer Stethoskopantenne
Schließen
Sie
die
Zubehörbuchse des Empfängers an. Drücken Sie den
konkaven Kopf nacheinander gegen jedes Kabel, um ein
maximales Signal zu finden.
Reihe der Stethoskopantennen
Große Stethoskopantenne
Die
große
Stethoskopantenne,
Zubehörbuchse des Empfängers angeschlossen wird,
wird zur Identifizierung von frei zugänglichen Leitungen
eingesetzt.
Dies
ist
Identifizierung schwerer Kabel auf einem Kabelbühne,
wenn eine Zange nicht angelegt werden kann. Der
© 2021 Radiodetection Ltd
Bolzen
des
FlexiTrace
40 mm
40 mm
Stethoskopantenne
an
die
an
besonders
nützlich
57
konkave Kopf am Ende des isolierten, flexiblen
Schwanenhalses wird fest gegen das zu identifizierende
Kabel gedrückt. Sind mehrere Kabel vorhanden, gibt die
Stethoskopantenne über das (besendete) Zielkabel die
stärkste Reaktion wieder.
Kleine Stethoskopantenne
Die kleine Stethoskopantenne verfügt über einen
konkaven Kopf mit 25 mm (2") Durchmesser am Ende
einer
2 m
Zubehörstecker. Die kleine Stethoskopantenne kann in
einen Verlängerungsstab geschraubt oder am Ende
mehrerer
Identifizierung unzugänglicher, kleiner Kabel eingesetzt
werden.
Miniatur-Hi-Gain Stethoskopantenne
Das
Hi-Gain
Stethoskopantenne, hat aber keinen Griff und kein
Adapter für den Verlängerungsstab.
Das Hi-Gain Stethoskop kann auch als Miniatur-Antenne
für Orte eingesetzt werden, an denen der Empfänger zu
groß
ist
oder
Rohrleitungen und Kabeln in Gebäudewänden.
CD-Stethoskop (mit
Signalstromrichtungsanzeige)
8 mm
In beschränkten Bereichen kann das CD-Stethoskop zur
Erfassung der Signalstromrichtung, aber nicht zur
Strommessung benutzt werden.
12.8 DD-Unterwasserantenne
Wann eine Unterwasserantenne (UW)
verwendet wird
Die Verfolgung unterirdischer Rohrleitungen und Kabel
unter Wasserstraßen und Flussmündungen ist eine
häufige und kritische Anwendung. Weniger häufig, aber
ebenso wichtig ist die Verfolgung und Ortung von
Leitungen zwischen Festland und Inseln. Beim Orten
von Kabeln und Leitungen muss sich die Antenne des
Empfängers grundsätzlich so nah wie möglich an der
Zielleitung befinden. Es ist also nicht sinnvoll, unter
Wasser verlegte unterirdische Leitungen von der
die
Wasseroberfläche aus zu orten. In den meisten Fällen
ist es erforderlich, die Deckungstiefe zu messen, um
sicherzustellen, dass die Leitung vor Ankern etc.
geschützt ist.
Die (Doppelt-Tiefe-) Unterwasserantenne (UW) ist für
den Einsatz unter Wasser zur Ortung und Verfolgung
von Kabeln und Leitungen geeignet. Die UW-Antenne
ist nach IP68 druckgeprüft bis zu einer Tiefe von 100 m
die
(300 ft) und verfügt zur Stabilität über ein Fußgewicht
und seitliche Schwimmer.
Die Antenne ist standardmäßig mit einem 10 m langen
zur
Einspeisekabel für maritime Anwendung ausgestattet,
es können jedoch Kabellängen bis zu 100 m geordert
(6½
ft)
langen
verbundener
Verlängerungsstäbe
Stethoskop
ähnelt
beispielsweise
Messleitung
mit
zur
der
kleinen
beim
Orten
von
