Section 9 - Current Direction (CD) (Signalstrom-
Richtung)
9.1 Erklärung von CD
CD ist eine Funktion, die eine Zielleitung eindeutig an
Orten identifiziert, die weit entfernt von der Signalquelle
liegen. Es ist äußerst wünschenswert, oder sogar
notwendig, lange Leitungen eindeutig zu identifizieren.
Diese Leitungen können in dicht gepackten Bereichen
oder bei parallelem Verlauf mit benachbarten Leitern
eindeutig identifiziert und verfolgt werden.
Die CD-Funktion der RD8200 Empfänger zeigt die
Richtung an, in die der Strom in der Leitung fließt. Die
Zielleitung ist identifiziert, wenn der Empfänger anzeigt,
dass der Signalstrom vorwärts und vom Sender weg
fließt.
Ein unerwünscht auf benachbarte Leiter gekoppeltes
Signal findet den Rückweg zum Sender. Dies wird
dadurch angezeigt, dass der Pfeil im Empfänger
rückwärts in Richtung Sender zeigt.
Dies steht zum Gegensatz zu dem vorwärts zeigenden
Pfeil, der die Zielleitung
Signalstromrichtung vs. Rücksignal).
Das CD-Sendersignal muss direkt auf die Zielleitung
gekoppelt sein und
Erdungsanschluss vorweisen. Die meisten CD-Signale
sind zu Niederfrequent
Sendezangen, d. h. sie eignen sich nicht für induktive
Kopplung mit der üblichen Signalzange oder Induktion.
Sie können jedoch über eine spezielle CD-Sendezange
gekoppelt werden.
CD-Modus zum Identifizieren der
Zielleitung
Die RD8200 Empfänger sowie die Tx-10 und Tx-10B
Sender verfügen über mehrere CD-Frequenzen zur
Festlegung der Signalstromrichtung in der Zielleitung.
HINWEIS: Sender und Empfänger müssen über
dieselben serienmäßigen
nachinstallierte CD-Frequenzen verfügen, um die
Nutzung dieser Funktion zu ermöglichen. Sind mehrere
CD-Frequenzen installiert, vergewissern Sie sich, dass
Sender und Empfänger auf dieselbe CD-Frequenz
eingestellt sind. CD-Frequenzen am Empfänger sowie
am Sender werden auf dem Display durch das Symbol
gekennzeichnet.
© 2021 Radiodetection Ltd
angibt: (festgelegte
einen möglichst entfernten
zum Koppeln
CD-Frequenzen
43

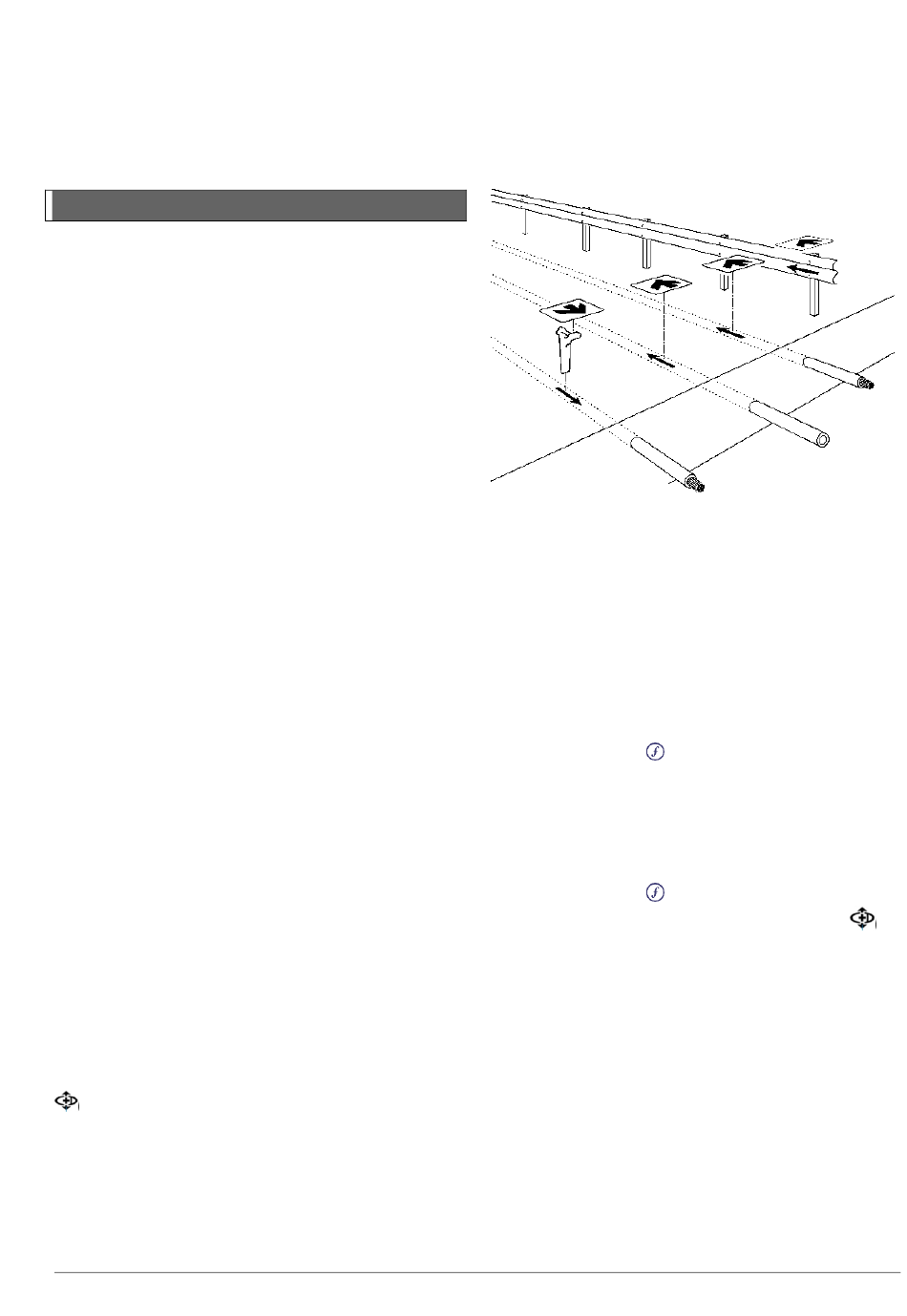

Abbildung 9.1: Current Direction™ Signalstromrichtung
Gehen Sie bei der Auswahl der
folgendermaßen vor:
Sender
1 Schalten Sie den Sender aus
2 Schließen Sie den Sender mittels direkter Kopplung
oder unter Verwendung einer CD-Sendezange an
den Zielleiter an.
über
3 Schalten Sie den Sender ein.
4 Drücken Sie die
Frequenz angezeigt wird.
CD kombiniert zwei Frequenzen, eine CD-Frequenz mit
einer Ortungsfrequenz.
Ortungs-Empfänger
1 Drücken Sie die
Frequenz angezeigt wird (durch das Symbol
4 kHz CD
oder
RD8200 Modelle
(Signalstromrichtung) mit einer Frequenz von 4 kHz. Mit
dieser Frequenz können Sie die CD Funktion zum
Identifizieren einer Zielleitung mit höherer Impedanz, wie
Telefonkabel und CATV nutzen.
CD-Frequenz
Taste, bis die gewünschte CD-
Taste, bis die gewünschte CD-
verfügen über
).
CD
