HINWEIS: Sind Empfänger und Sender mit iLOC
ausgestattet, können Sie den Sender über den
Empfänger fernsteuern. Weitere Einzelheiten hierzu in
Abschnitt 13.
Ermitteln eines Referenzwerts:
Positionieren Sie den Empfänger ca. 2 m (6 ft) vom
Erdspieß entfernt und drücken Sie die Rahmenantenne
mit der grünen Spitze in Richtung Erdspieß in den
Boden.
Hängen Sie den Empfänger in den Haltehaken der
Rahmenantenne ein. (Falls Sie den Empfänger separat
halten, positionieren Sie den Empfänger parallel zur
Rahmenantenne, LCD in Richtung grüne Spitze.) Der
Fehlerrichtungspfeil sollte jetzt vom Erdspieß weg
zeigen. Ist dies nicht der Fall, vergewissern Sie sich,
dass der Sender korrekt angeschlossen ist (roter
Anschluss auf Zielleiter, schwarzer Anschluss auf
Erdspieß).
Nehmen Sie den angezeigten Signalpegel (dB-Wert) auf
und notieren/speichern Sie ihn als Referenz. Sollte sich
ein einziger Fehler auf dem Zielleiter befinden, wird
dieser ungefähr denselben dB-Wert haben wie die
Referenzmessung.
HINWEIS Um zu bestimmen, in welchem Abstand
Ortungen am Zielleiter sinnvoll sind, entfernen Sie sich
vom Erdspieß und nehmen Sie weitere Messungen vor,
bis der Pfeil "Schwierigkeiten" hat, sich festzulegen, und
der dB-Messwert auf ca. 40 gesunken ist. Messen Sie
nun den Abstand zwischen Empfänger und Erdspieß.
Dies ist der größte sichere Abstand zum Orten auf dem
Zielleiter,
ohne
dass
Erdverhältnissen)
überlaufen wird. (Besser diesen
gemessen Abstand halbieren)
8.3 Mantelfehler finden
Gehen Sie vom Sender aus die Zielleitungsstrecke ab.
Drücken Sie dabei die Rahmenantenne mit der grünen
Spitze vom Sender weg in den Boden. Wird kein Fehler
ermittelt, ist der angezeigte dB-Messwert klein und der
Richtungspfeil kann vor- und rückwärts flackern.
HINWEIS: Flackernde Pfeile können auch darauf
hinweisen, dass Sie zu weit vom Fehler oder Erdspieß
(oder beiden) entfernt sind und der Empfänger deshalb
nicht mehr reagieren kann.
© 2021 Radiodetection Ltd
ein
Fehler
(bei
gleichen
41

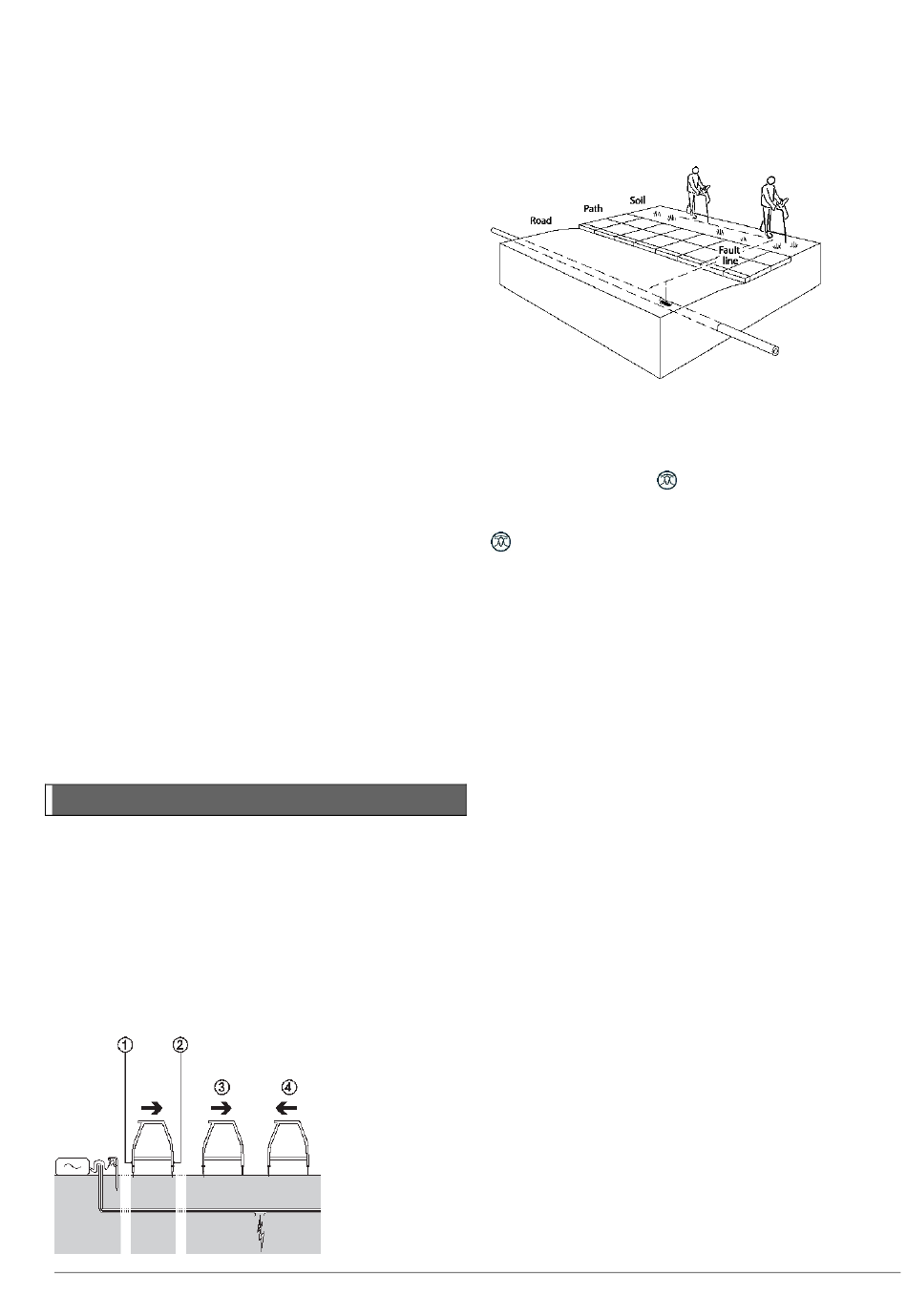

Abbildung 8.1: Fehlersuche am Kabelmantel
Wenn Sie versuchen, hochohmige Fehler zu finden,
oder wenn der Abstand zwischen den Fehlern groß ist,
fahren Sie mit der Untersuchung fort. Der Empfänger
reagiert, sobald Sie sich dem Fehler nähern.
Abbildung 8.2: Fehlersuche mit Empfänger und Rahmenantenne
Nehmen Sie Probemessungen in den vorher über die
Referenzmessung bestimmten Intervallen vor. Zur
Ortung der Lage des Zielleiters über Fault-Find-Signal
drücken Sie die Taste
den Spitze-Ortungsmodus zu schalten. Sollen andere
Antennenmodi eingesetzt werden, drücken Sie die Taste
, um durch die verfügbaren Antennenmodi zu
scrollen. Um zum Fault-Find-Modus zurückzukehren,
durchlaufen Sie alle verfügbaren Antennenmodi, bis der
Fault-Find-Modus wieder angezeigt wird.
Hinweis: Mit angeschlossener Rahmenantenne können
Empfänger
keine
Tiefen-
vornehmen.
Sind
Tiefen-
notwendig, ziehen Sie den Stecker der Rahmenantenne
am Empfänger.
Bei Annäherung an einen Fehler stellt sich der FF-
Richtungspfeil auf das Fehlersignal ein und zeigt nach
vorwärts. Die angezeigten dB-Messwerte steigen an. Ist
die Fehlerstelle passiert, schlägt der Pfeil nach
rückwärts in Richtung Sender um. Nehmen Sie nun
Messungen in kürzeren Abständen vor, um die
Fehlerstelle exakt zu ermitteln.
Wenn die Rahmenantenne sich direkt über dem Fehler
befindet, fällt der dB-Messwert ab, wie nebenstehend
angezeigt.
HINWEIS: Die angegebenen Werte dienen lediglich der
Veranschaulichung und können von tatsächlichen
Messwerten in anderen Situationen abweichen.
Zur exakten Ortung des Fehlers drehen Sie die
Rahmenantenne 90° zum Zielleiter und setzen Sie die
Fehlersuche fort, bis die genaue Stelle gefunden wird.
Dort, wo sich die Pfeilrichtung ändert, befindet sich die
Mitte der Rahmenantenne direkt über dem Fehler.
Markieren Sie den Boden, um die Position des Fehlers
anzuzeigen. Finden Sie den maximalen dB-Wert vor
dem Fehler, indem Sie die Rahmenantenne in kürzeren
Abständen in den Boden drücken. Notieren Sie den dB-
Wert. Entspricht der Wert ungefähr dem Referenzwert,
können Sie davon ausgehen, dass lediglich ein einziger
einmal, um den Empfänger in
und
Strommessungen
oder
Strommessungen
