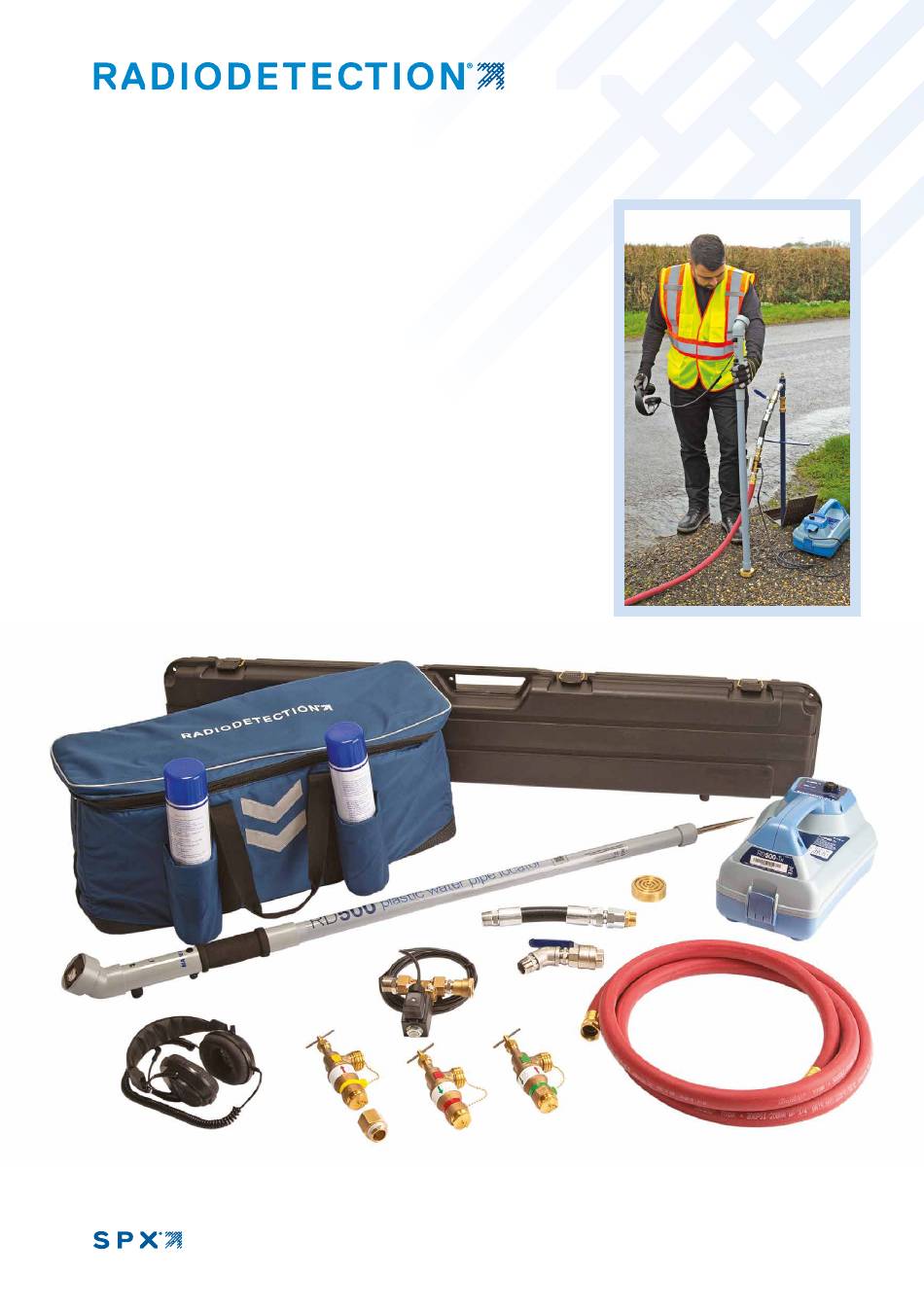

- Seite 1 RD500 Ortungssystem für Wasserleitungen Kurzbedienungsanleitung 90/UG117DE/01...
-
Seite 3: Über Diese Anleitung
OrtungsSystem für Wasser-Rohrleitungen und dient nur als mitführbare Referenz. Ebenso enthält sie wichtige Sicherheitsinformationen und Hinweise. Lesen Sie deswegen diese Anleitung vollständig durch, bevor Sie das RD500 in Betrieb nehmen. Ausführliche Anleitungen, einschließlich der Verwendung von Zubehör, finden Sie im RD500- Benutzerhandbuch, das von www.radiodetection.com heruntergeladen werden kann. -
Seite 4: Gebrauch Der Pulsgeber(Modelle Rot, Gelb Und Grün)
• Schalten Sie den Pulsgeber ein. Dann gibt der Pulsgeber PULSE an die Wassersäule ab und Wasser läuft durch den Schlauch. • Nun können Sie den Puls unterirdisch auf gewohnte Weise mit dem RD500 Ortungsempfänger orten. • Wenn die Batterie-Anzeige blinkt, die Batterien austauschen. - Seite 5 Dämpferschlauchs um die Belastung auf Rohrfittings zu verringern, insbesondere bei Hausanschlüssen mit Steckkupplungen. • Das RD500 zeigt keine Tiefen an. Es erkennt keine Stromkabel, Gasleitungen oder andere gefährliche Objekte, die unter der Erde liegen. Graben Sie also immer vorsichtig in der Nähe von unterirdischen Leitungen und Kabeln.
-
Seite 6: Anwendungstechniken Für Pulsgeber
Hauptleitungen mit einem Durchmesser über 15 cm vorgesehen. Diese werden normalerweise über einen Hydranten angeschlossen. Der elektronische Pulsgeber RD500-Tx eignet sich am Besten für Hausversorgungs-Leitungen mit einem Druck von höchstens 4 bar. Wenden Sie einen mechanischen Pulsgeber an, beginnen Sie die Justierung immer damit, den T-Griff im Uhrzeigersinn zu drehen, bis am Pulsgeberauslass ein voller Wasserstrahl austritt. -
Seite 7: Anwendungstechniken Für Ortungsempfänger Für Kunststoffrohre
Oberflächen, wie Beton oder Asphalt, ist eine Messingplatte enthalten. Die Hartbodenplatte hat konzentrische Einfräsungen, wodurch die Platte flach auf dem Boden aufliegen kann. Beim RD500 wird ein hochwertiger Kopfhörer mitgeliefert, der an beiden Ohren einen eigenen Lautstärkeabgleich ermöglicht. Andere Kopfhörer können die Systemleistung beeinträchtigen, Rückkopplungen erzeugen und mechanische Schäden an der Kopfhörerbuchse verursachen. -
Seite 8: Rd500-Ortungsgeräte- Und Adapter-Kit - Details

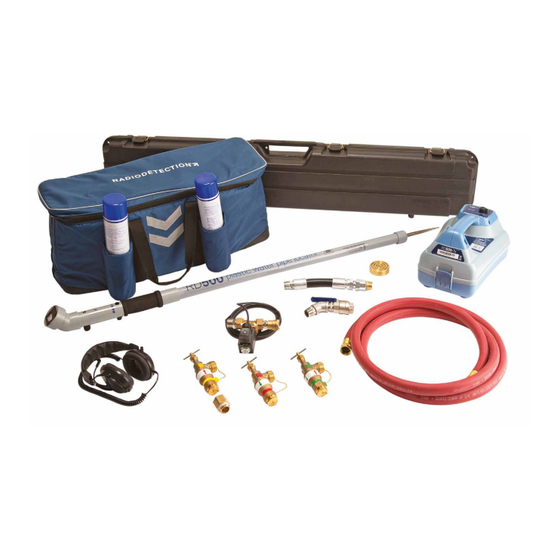

RD500-Ortungsgeräte- und Adapter-Kit - Details Die Darstellungen des Ortungssystems für Kunststoffrohre und der erhältlichen Adapter- Kits dienen als Referenz bei der Bestimmung und Instandhaltung der Ausrüstung. Ortungssystem für Kunststoffrohre RD500-Tx Elektronischer Pulsgeber-Kit:*... - Seite 9 Sprinkler-/ Schlauch-/ Hahn-Kit: Standard mechanischer Pulsgeber Hydranten-Kit:* Standard mechanischer Pulsgeber Wasserzähler-Kit:* Standard mechanischer Pulsgeber *Setzt den Anschluss an die Wasserversorgung über ein Standrohr voraus...
-
Seite 10: Sicherheitsinformationen
RD500 geeignet sind. Führen Sie immer eine Risikobewertung der zu untersuchenden Örtlichkeit durch. Unterirdische Infrastruktur: Bevor Sie den RD500 in den Boden treiben, vergewissern Sie sich, dass keine oberflächlichen Kabel oder Leitungen vorhanden sind, die durch den Spieß beschädigt werden können. - Seite 11 Führen Sie KEINE Messungen an spannungsführenden Komponenten durch. Das RD500 zeigt nicht die Tiefe des Rohrs an. Darüber hinaus erkennt es keine Stromkabel, Gasleitungen oder andere gefährliche Objekte, die unter der Erde liegen. Wenn Sie das Rohr durch Ausschachten freilegen wollen, müssen Sie die in Ihrem Unternehmen, Ihrer Region und Ihrem Land geltenden Richtlinien für Aushubarbeiten...
-
Seite 12: Informationen Zu Vorschriften Und Konformität
Informationen zu Vorschriften und Konformität Dieses Gerät erfüllt die Anforderungen von Teil 15 der FCC-Vorschriften. Sein Einsatz erfolgt vorbehaltlich der beiden nachstehenden Bedingungen: (1) dieses Gerät erzeugt keine schädlichen Störeinflüsse und (2) dieses Gerät muss sämtliche empfangenen Störeinflüsse aufnehmen können, auch solche, die einen unerwünschten Betrieb zur Folge haben. -
Seite 13: Standard-Garantiebedingungen
Wenn diesem ausschließlichen Rechtsbehelf im Wesentlichen nicht nachgekommen werden kann, beschränkt sich die Haftung von Radiodetection nur auf den Kaufpreis des jeweiligen Radiodetection-Produkts. In keinem Fall kann Radiodetection für direkte, indirekte, konkrete, Neben- oder Folgeschäden haftbar gemacht bzw. zu Strafschadenersatz (einschließlich entgangenem Gewinn) verpflichtet werden, selbst... - Seite 14 Produkt entwickelten „Radiodetection Produkte“ sind. vii. Verwendung des Produkts mit Zubehör, Peripheriegeräten und anderen Produkten, die nicht dem von Radiodetection vorgegebenem Typ, Zustand und Standard entsprechen. viii. Reparatur oder Reparaturversuche durch Dritte, die nicht von Radiodetection zugelassene oder zertifizierte Reparaturbetriebe sind.
- Seite 15 Eingangsspannung, Strahlung, elektrostatische Entladungen einschließlich Blitzschlag sowie andere externe Kräfte und Einflüsse. Copyright © 2020 Radiodetection Ltd. Alle Rechte vorbehalten. Radiodetection ist eine Tochtergesellschaft der SPX Corporation. Radiodetection ist eine Marke von Radiodetection Ltd. Aufgrund einer ständigen Weiterentwicklung behält sich Radiodetection das Recht vor, Neuerungen und Verbesserungen ohne Vorankündigung durchzuführen.
- Seite 16 Verbesserungen ohne Vorankündigung durchzuführen. Dieses Dokument darf weder ganz noch teilweise ohne die vorherige schriftliche Genehmigung durch Radiodetection Ltd kopiert, reproduziert, übertragen, geändert oder verwendet werden. Das RD500 wird durch Heitman Laboratories, Inc., Plano, Texas, USA, hergestellt und ist durch nationale Patente geschützt.
