3.2 Tx-5 und Tx-10 Signalsender

Merkmale des Signalsenders
1 Tastatur/Bedienfeld
2 LCD
3 Abnehmbares Zubehörstaufach
4 Batteriehalter für D-Zellen
5 Optionaler Lithium-Ionen-Akkusatz
6 Bluetooth-Modul-Antenne (modellabhängig)
Bedienfeld des Signalsenders
7 Einschalttaste : Ein-/Ausschalten des Gerätes.
Öffnet das Menü des Senders
8 Frequenztaste : Auswahl der Frequenz.
Taste zur Menü-Navigation
9 Aufwärts- und Abwärts-Pfeile
der Ausgangssignalleistung ein.
Scrollt durch die Menü-Optionen
10 Mess-(Multimeter-)Taste
Durchführung von Spannungs- und
Impedanzmessungen.
Öffnet ein Untermenü.
Bildschirm-Symbol des Signalsenders
11 Batteriesymbol: Zeigt den Batteriezustand an
12 Alphanumerische Beschreibung des ausgewählten
Betriebsmodus
13 Standby-Symbol: Erscheint, wenn sich der Sender
im Standby-Modus befindet
14 Ausgangs-Pegel: Zeigt die Ausgangsleistung des
Senders an
15 Zubehör- oder Messanzeigen: Zeigt an, ob Zubehör
angeschlossen oder ob der Mess-Modus aktiviert ist
16 DC-Symbol: Erscheint, wenn der Sender von einer
externen Gleichspannungs-Quelle betrieben wird
17 Induktionsanzeige: Erscheint, wenn sich der Sender
im Induktions-Modus befindet
18 A-Frame (nur Tx-5 oder Tx-10(B)): Zeigt an, ob sich
der Sender
(Mantelfehlersuche) befindet
19 Anzeige des CD-Modus (nur Tx-10(B)): Zeigt an,
dass sich der Sender im Signalstromrichtungs-
Modus (CD) befindet
20 Anzeige Spannungswarnung: Zeigt an, dass der
Sender potenziell gefährliche Spannung abgibt
21 Lautstärke-Symbol: Anzeige der Lautstärkenstufe
© 2021 Radiodetection Ltd
: Stellt die Stufe
: Dient zur
im Fault-Find-Modus
9
22 Pairing-Symbol (nur Modell Tx-10B): Erscheint,
wenn Sender und Empfänger über iLOC verbunden
sind.
23 Bluetooth-Symbol (nur Modell Tx-10B): Zeigt den
Status der iLOC-Verbindung an. Ein blinkendes
Symbol bedeutet,
stattfindet.

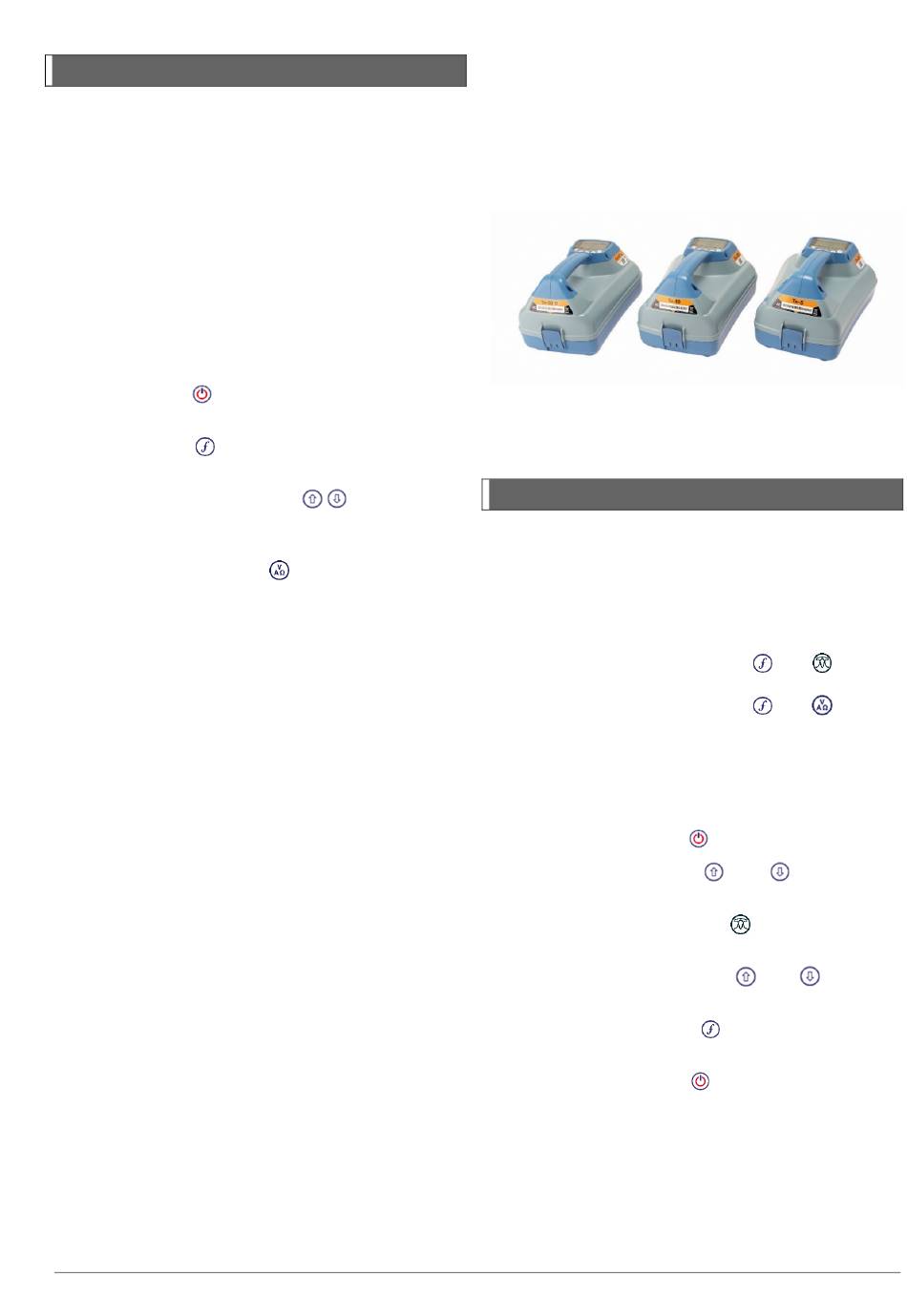

Abbildung 3.3 Tx-5 und Tx-10 Signalsender
3.3 Arbeiten im Menü
Über die Menüs des RD8200 Ortungsempfängers und
Signalsenders können System-Optionen auswählt oder
geändert werden. Nach Aufrufen wird im Menü über die
Pfeiltasten navigiert. Die Navigation im Signalsender-
und Ortungsempfänger-Menü ist weitgehend identisch.
Im Menü erscheinen die Optionen unten links auf dem
Display. Beachten Sie bitte, dass bei der Navigation im
Menü des Empfängers die Tasten
und rechte Pfeile fungieren. Bei der Navigation im
Sendermenü fungieren die Tasten
und rechte Pfeile. Der rechte Pfeil öffnet ein Untermenü,
der linke Pfeil wählt die angezeigte Option aus und kehrt
zum vorherigen Menü zurück.
Navigieren im Empfängermenü
1 Drücken Sie die Taste
2 Benutzen Sie die Taste
Menüoptionen zu scrollen
3 Drücken Sie die Taste
angezeigte Untermenü aufzurufen
4 Benutzen Sie die Pfeiltasten
die Optionen des Untermenüs zu scrollen
5 Drücken Sie die Taste
vorherigen Menü zurückzukehren
6 Drücken Sie die Taste
Bildschirm zurückzukehren
dass gerade ein Pairing
und als linke
und als linke
, um das Menü zu öffnen
oder , um durch die
, um das jeweils
oder , um durch
, zur Auswahl und zum
, um zum Hauptfunktions-
