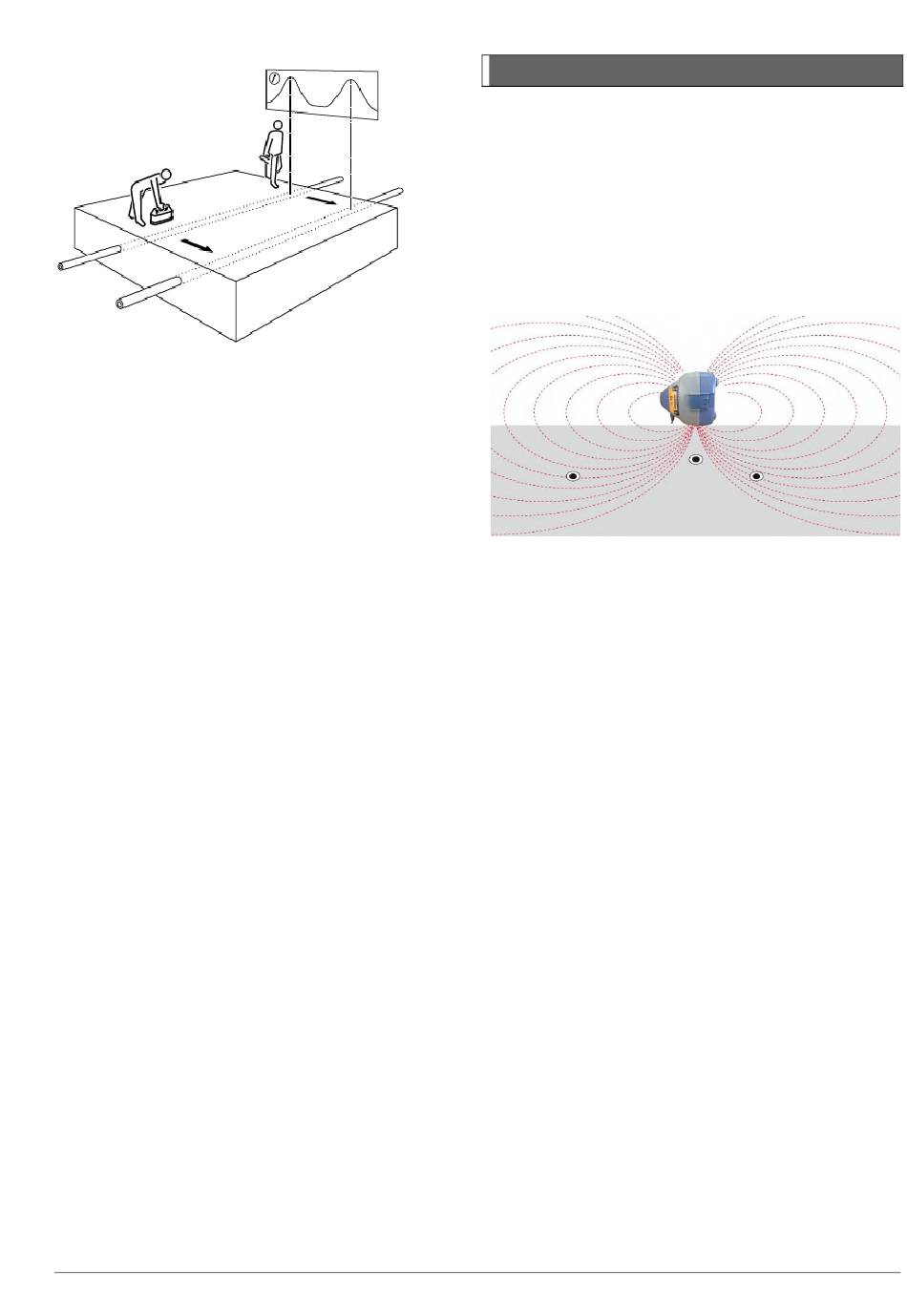

Abbildung 5.5: Induktiv Absuchen
Die erste Person bedient den Sender und die zweite
Person den Empfänger. Der Sender induziert ein Signal
auf die Leitungen, sobald er über sie hinwegfährt, und
die Leitungen werden dann vom Empfänger angezeigt,
der sich in geeigneter Distanz vom Sender befindet (ca.
15 Meter / 50 Fuß – abhängig von der eingestellten
Induktionsleistung).
Halten Sie den Sender längs zur vermutlichen Richtung
der Leitungen ausgerichtet.
Die zweite Person hält den Empfänger an der Grenze
des zu untersuchenden Bereichs mit der Antenne
rechtwinklig zur wahrscheinlichen
unterirdischen Leitungen. Stellen Sie die Empfindlichkeit
des Empfängers so hoch wie möglich ein, ohne dass er
„Luftsignale" direkt vom Sender aufnimmt.
Sobald Sender und
ausgerichtet sind, beginnen die Anwender sich parallel
zueinander fortzubewegen. Der Anwender mit dem
Empfänger hält ihn im Lot und schwingt ihn langsam in
Laufrichtung vor- und zurück, während er sich parallel
zum Sender bewegt. Diese Methode gleicht eine
schlechte Ausrichtung von Sender und Empfänger zur
vermuteter unterirdischer Leitung aus.
Der Sender induziert das stärkste Signal auf die
Leitungen direkt unter ihm, die dann vom Empfänger
lokalisiert werden. Bewegen Sie den Sender auf einer
gefundenen Leitung
Signalausschlag zu
zusätzlich, dass sich der Sender direkt über der (den)
Leitung(en) befindet.
Setzen Sie am Punkt eines jeden gefundenen
Spitzensignals eine Marke. Wiederholen Sie die
induktive Suche entlang aller anderen möglichen
Leitungstrassen. Sind die Marken einer Leitung einmal
gesetzt, kehren Sie das Verfahren um. Positionieren Sie
den Sender nacheinander über und entlang jeder
Leitung und verfolgen Sie diese mit dem Empfänger aus
dem Suchbereich heraus.
© 2021 Radiodetection Ltd
Richtung
Empfänger aufeinander
seitlich, um den höchsten
empfangen. Dies bedeutet
31

5.8 Ausnullen

Manche Versorgungsleitungen können manchmal durch
andere Leitungen überlagert werden. Dies kann
passieren, wenn eine oder mehrere Leitungen in
unmittelbarer Nähe zueinander liegen oder wenn
stärkere Signale abgestrahlt werden können.
bestimmten Anwendungen und überlagerten Bereichen
ermöglicht das
Induktionssignal direkt unterhalb des Senders zu
eliminieren, aber gleichzeitig das Sendersignal auf
andere nahe gelegene Leitungen, die zuvor nicht geortet
werden konnten, zu induzieren.
Abbildung 5.6 Ausnulleffekt
Zwei-Mann-Ausnullen
1. Platzieren Sie den Sender in der Nähe der zu
der
verfolgenden Leitungen (dies kann mittels einer
parallelen Absuche erfolgen) und verwenden
Sie den Empfänger in einem Abstand von etwa
10 m vom Sender, um das stärkste Signal zu
lokalisieren.
2. Die Empfindlichkeit des Empfängers wird so
eingestellt, dass der Ausschlag der
Balkenanzeige etwa bei 75 % liegt.
3. Lösen Sie die Seitenstütze.
4. Mit dem Empfänger in der Signalmitte muss
der zweite Bediener den Sender auf Hüfthöhe
halten; dabei muss die gelöste Seitenstütze
nach unten weisen.
5. Der Sender wird dann von Seite zu Seite
bewegt, um den „Nullpunkt" zwischen den
beiden erkennbaren Signalen zu finden; der
Sender muss dann auf den Boden abgesenkt
werden, wobei er weiterhin auf dem „Nullpunkt"
gehalten werden muss.
6. Am Boden sucht man dann nach einer „Null",
die idealerweise nicht breiter als 50 mm ist
(dazu muss möglicherweise am Empfänger die
Empfindlichkeit angepasst werden).
7. Der Sender wird am „Nullpunkt" am Boden
stehen gelassen. Mit dem Empfänger wird
dann geprüft, ob weitere Signale neben dem
„genullten" Signals vorhanden sind.
8. Sollte der Boden uneben sein, kann der
Sender entlang des Leitungsverlaufs gedreht
werden, dabei muss die gelöste Seitenstütze
„Nullen" dem Bediener,
