Modbus-RTU Implementierung

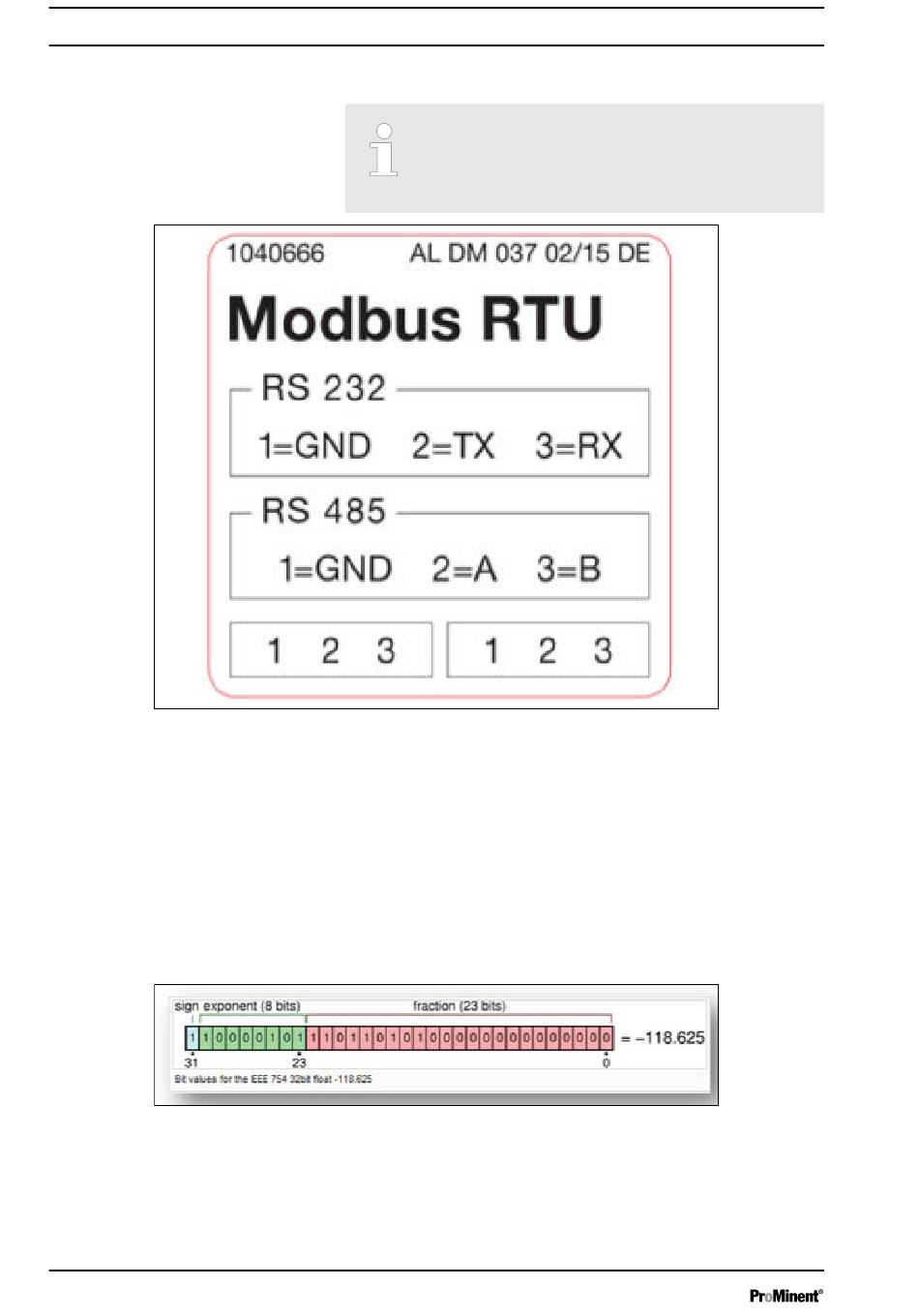

1.5 Modbus-Anschlussklemmen

Abb. 1: Modbus-Anschlussklemmen

1.6 IEEE 32-bit Gleitkomma-Register

Abb. 2: Beispiel für ein IEEE 32-bit Gleitkomma-Register
6
Wenn die Schnittstelle im RS-485-Modus konfigu‐
riert ist und der diaLog-Regler ist ein Endpunkt-
Slave, dann muss die aktive Terminierung im
Menü der Steuerung aktiviert werden.
Die diaLog-Modbus-RTU-Schnittstelle bietet zwei Anschluss‐
klemmen für die Modbus-Verkabelung.
Die Anschlusspins sind wie folgt elektrisch verbunden: 1 = 1, 2 = 2;
3 = 3.
Das Gerät kann als ein Endpunkt-Slave (entweder mit einem der
[Daisy-Chain-Slave] (mit beiden
Anschlüsse) oder als
Anschlüssen) verbunden werden.
Die ProMinent-diaLog-Modbus-Schnittstelle verwendet das
IEEE-754-Format für 32-bit-Gleitkomma-Werte (mit einfacher
Genauigkeit).
A2122
A2123
