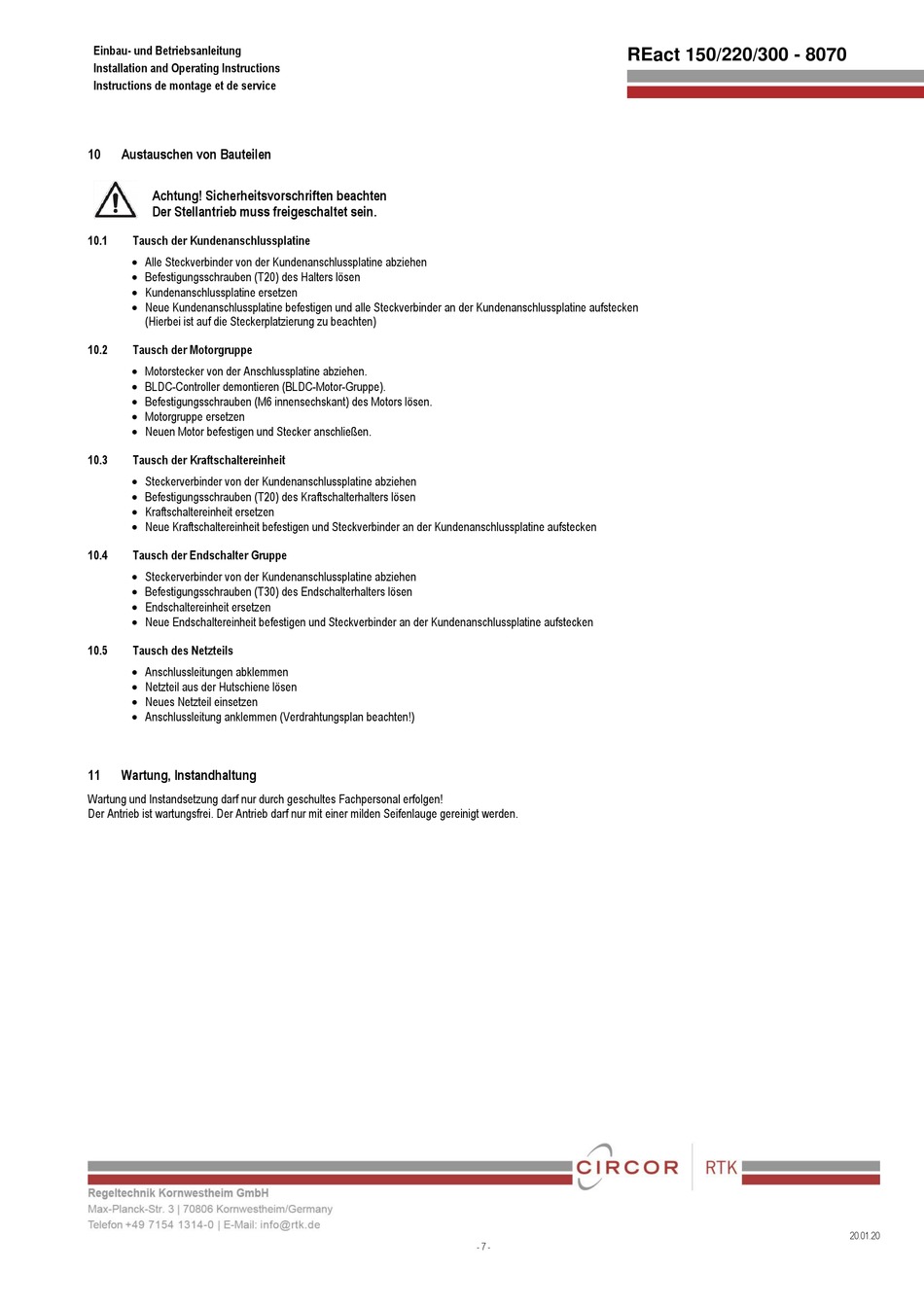

Austauschen von Bauteilen

Achtung! Sicherheitsvorschriften beachten
Der Stellantrieb muss freigeschaltet sein.
10.1

Tausch der Kundenanschlussplatine

 Alle Steckverbinder von der Kundenanschlussplatine abziehen
 Befestigungsschrauben (T20) des Halters lösen
 Kundenanschlussplatine ersetzen
 Neue Kundenanschlussplatine befestigen und alle Steckverbinder an der Kundenanschlussplatine aufstecken
(Hierbei ist auf die Steckerplatzierung zu beachten)
10.2

Tausch der Motorgruppe

 Motorstecker von der Anschlussplatine abziehen.
 BLDC-Controller demontieren (BLDC-Motor-Gruppe).
 Befestigungsschrauben (M6 innensechskant) des Motors lösen.
 Motorgruppe ersetzen
 Neuen Motor befestigen und Stecker anschließen.
10.3

Tausch der Kraftschaltereinheit

 Steckerverbinder von der Kundenanschlussplatine abziehen
 Befestigungsschrauben (T20) des Kraftschalterhalters lösen
 Kraftschaltereinheit ersetzen
 Neue Kraftschaltereinheit befestigen und Steckverbinder an der Kundenanschlussplatine aufstecken
10.4

Tausch der Endschalter Gruppe

 Steckerverbinder von der Kundenanschlussplatine abziehen
 Befestigungsschrauben (T30) des Endschalterhalters lösen
 Endschaltereinheit ersetzen
 Neue Endschaltereinheit befestigen und Steckverbinder an der Kundenanschlussplatine aufstecken
10.5

Tausch des Netzteils

 Anschlussleitungen abklemmen
 Netzteil aus der Hutschiene lösen
 Neues Netzteil einsetzen
 Anschlussleitung anklemmen (Verdrahtungsplan beachten!)
11

Wartung, Instandhaltung

Wartung und Instandsetzung darf nur durch geschultes Fachpersonal erfolgen!
Der Antrieb ist wartungsfrei. Der Antrieb darf nur mit einer milden Seifenlauge gereinigt werden.
REact 150/220/300 - 8070
