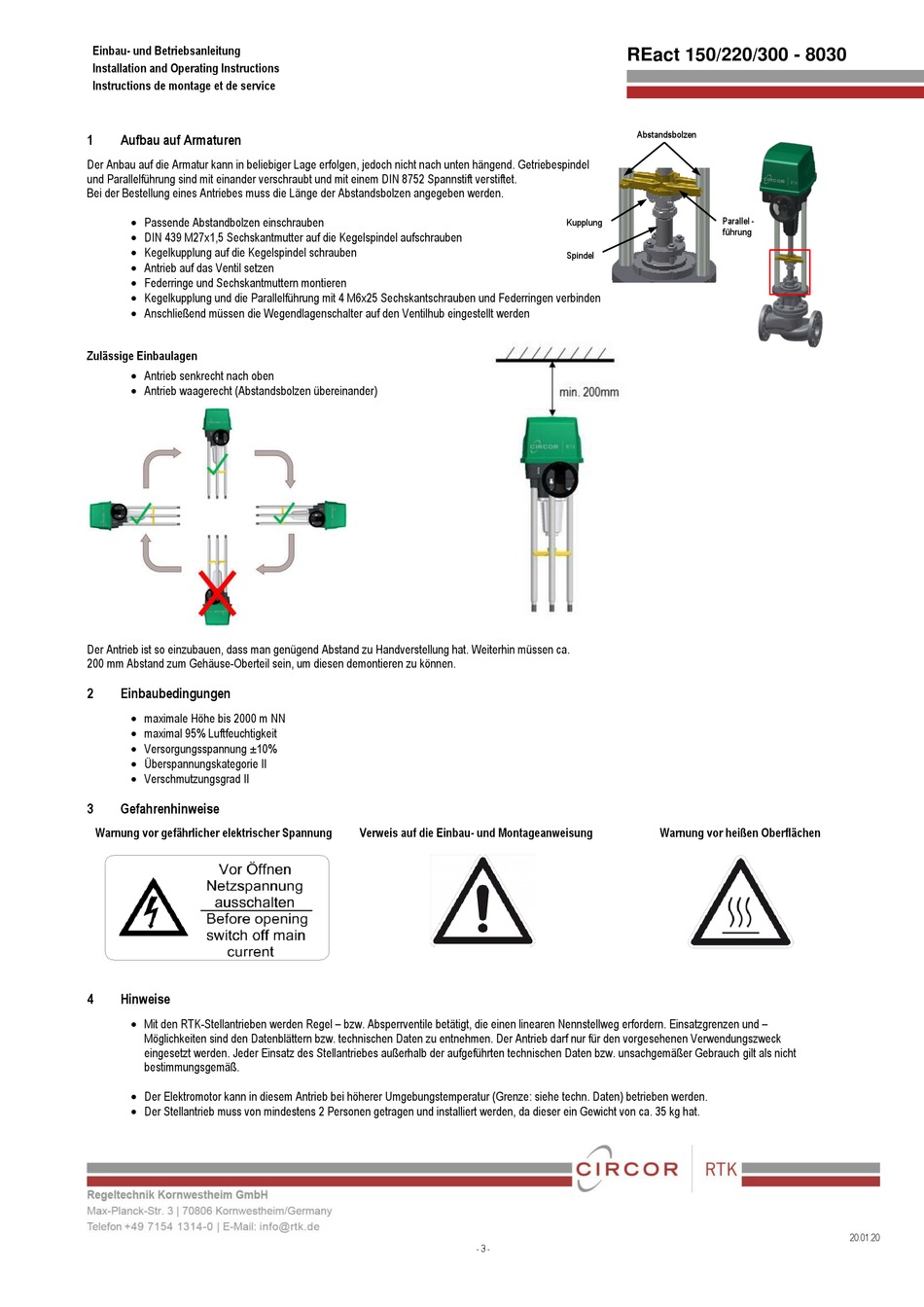

Einbau- und Betriebsanleitung
Installation and Operating Instructions
Instructions de montage et de service
1
Aufbau auf Armaturen
Der Anbau auf die Armatur kann in beliebiger Lage erfolgen, jedoch nicht nach unten hängend. Getriebespindel
und Parallelführung sind mit einander verschraubt und mit einem DIN 8752 Spannstift verstiftet.
Bei der Bestellung eines Antriebes muss die Länge der Abstandsbolzen angegeben werden.
Passende Abstandbolzen einschrauben
DIN 439 M27x1,5 Sechskantmutter auf die Kegelspindel aufschrauben
Kegelkupplung auf die Kegelspindel schrauben
Antrieb auf das Ventil setzen
Federringe und Sechskantmuttern montieren
Kegelkupplung und die Parallelführung mit 4 M6x25 Sechskantschrauben und Federringen verbinden
Anschließend müssen die Wegendlagenschalter auf den Ventilhub eingestellt werden
Zulässige Einbaulagen
Antrieb senkrecht nach oben
Antrieb waagerecht (Abstandsbolzen übereinander)
Der Antrieb ist so einzubauen, dass man genügend Abstand zu Handverstellung hat. Weiterhin müssen ca.
200 mm Abstand zum Gehäuse-Oberteil sein, um diesen demontieren zu können.
2
Einbaubedingungen
maximale Höhe bis 2000 m NN
maximal 95% Luftfeuchtigkeit
Versorgungsspannung ±10%
Überspannungskategorie II
Verschmutzungsgrad II
3
Gefahrenhinweise
Warnung vor gefährlicher elektrischer Spannung
4
Hinweise
Mit den RTK-Stellantrieben werden Regel – bzw. Absperrventile betätigt, die einen linearen Nennstellweg erfordern. Einsatzgrenzen und –
Möglichkeiten sind den Datenblättern bzw. technischen Daten zu entnehmen. Der Antrieb darf nur für den vorgesehenen Verwendungszweck
eingesetzt werden. Jeder Einsatz des Stellantriebes außerhalb der aufgeführten technischen Daten bzw. unsachgemäßer Gebrauch gilt als nicht
bestimmungsgemäß.
Der Elektromotor kann in diesem Antrieb bei höherer Umgebungstemperatur (Grenze: siehe techn. Daten) betrieben werden.
Der Stellantrieb muss von mindestens 2 Personen getragen und installiert werden, da dieser ein Gewicht von ca. 35 kg hat.
Verweis auf die Einbau- und Montageanweisung
- 3 -
REact 150/220/300 - 8030
Abstandsbolzen
Parallel -
Kupplung
führung
Spindel
Warnung vor heißen Oberflächen
20.01.20
