Einbau- und Betriebsanleitung
Installation and Operating Instructions
Instructions de montage et de service

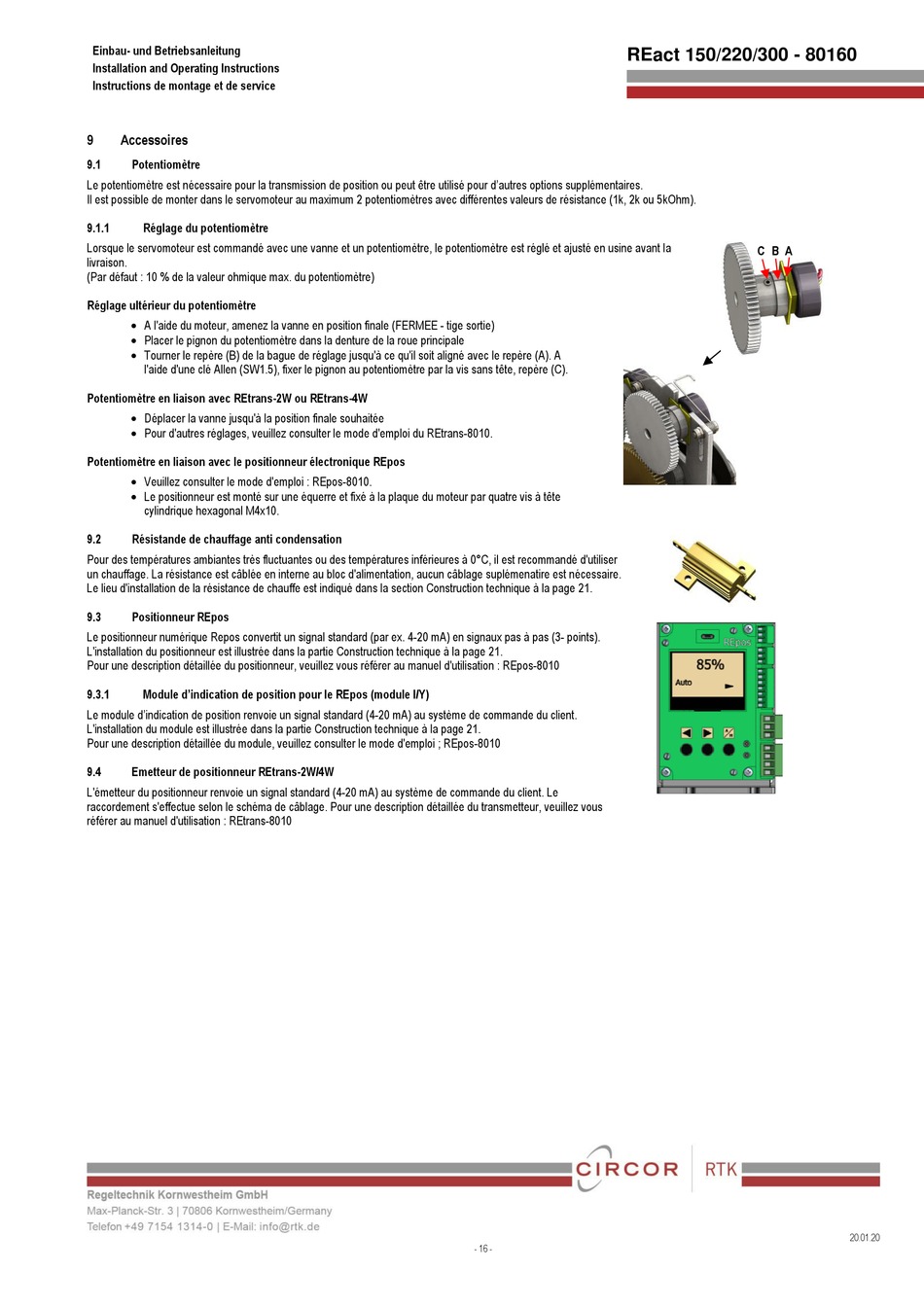

9
Accessoires
9.1
Potentiomètre
Le potentiomètre est nécessaire pour la transmission de position ou peut être utilisé pour d'autres options supplémentaires.
Il est possible de monter dans le servomoteur au maximum 2 potentiomètres avec différentes valeurs de résistance (1k, 2k ou 5kOhm).
9.1.1
Réglage du potentiomètre
Lorsque le servomoteur est commandé avec une vanne et un potentiomètre, le potentiomètre est réglé et ajusté en usine avant la
livraison.
(Par défaut : 10 % de la valeur ohmique max. du potentiomètre)
Réglage ultérieur du potentiomètre
A l'aide du moteur, amenez la vanne en position finale (FERMEE - tige sortie)
Placer le pignon du potentiomètre dans la denture de la roue principale
Tourner le repère (B) de la bague de réglage jusqu'à ce qu'il soit aligné avec le repère (A). A
l'aide d'une clé Allen (SW1.5), fixer le pignon au potentiomètre par la vis sans tête, repère (C).
Potentiomètre en liaison avec REtrans-2W ou REtrans-4W
Déplacer la vanne jusqu'à la position finale souhaitée
Pour d'autres réglages, veuillez consulter le mode d'emploi du REtrans-8010.
Potentiomètre en liaison avec le positionneur électronique REpos
Veuillez consulter le mode d'emploi : REpos-8010.
Le positionneur est monté sur une équerre et fixé à la plaque du moteur par quatre vis à tête
cylindrique hexagonal M4x10.
9.2
Résistande de chauffage anti condensation
Pour des températures ambiantes très fluctuantes ou des températures inférieures à 0°C, il est recommandé d'utiliser
un chauffage. La résistance est câblée en interne au bloc d'alimentation, aucun câblage suplémenatire est nécessaire.
Le lieu d'installation de la résistance de chauffe est indiqué dans la section Construction technique à la page 21.
9.3
Positionneur REpos
Le positionneur numérique Repos convertit un signal standard (par ex. 4-20 mA) en signaux pas à pas (3- points).
L'installation du positionneur est illustrée dans la partie Construction technique à la page 21.
Pour une description détaillée du positionneur, veuillez vous référer au manuel d'utilisation : REpos-8010
9.3.1
Module d'indication de position pour le REpos (module I/Y)
Le module d'indication de position renvoie un signal standard (4-20 mA) au système de commande du client.
L'installation du module est illustrée dans la partie Construction technique à la page 21.
Pour une description détaillée du module, veuillez consulter le mode d'emploi ; REpos-8010
9.4
Emetteur de positionneur REtrans-2W/4W
L'émetteur du positionneur renvoie un signal standard (4-20 mA) au système de commande du client. Le
raccordement s'effectue selon le schéma de câblage. Pour une description détaillée du transmetteur, veuillez vous
référer au manuel d'utilisation : REtrans-8010
REact 150/220/300 - 80160
- 16 -
C
B
A
20.01.20
