8.2.1

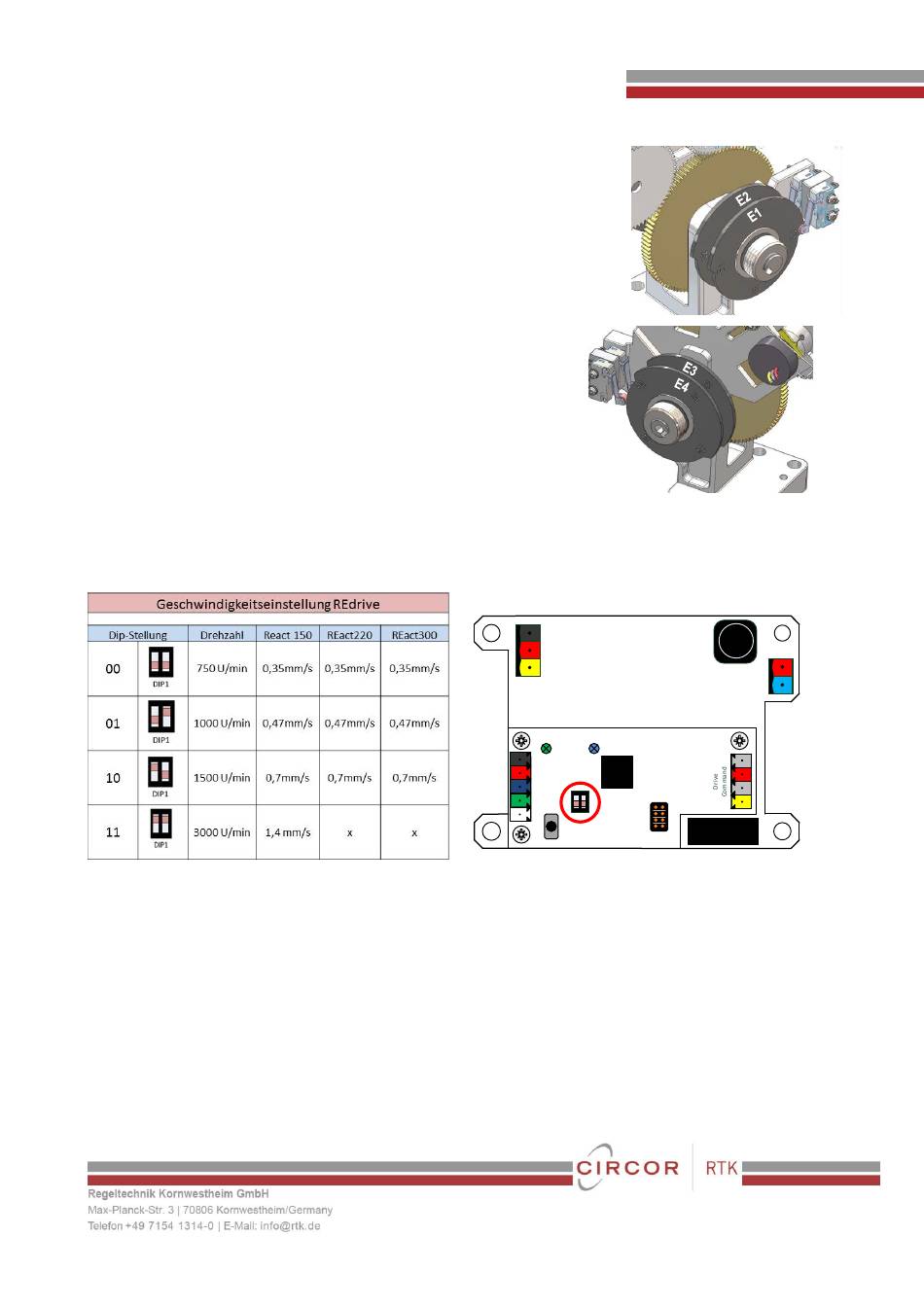

Einstellung Wegendlagenschalter
Der Wegendlagenschalter E1 ist in Reihe mit dem Kraftschalter K1 für die AUF-Richtung (Spindel fährt ein) und E2 ist
in Reihe mit dem Kraftschalter K2 für die ZU-Richtung (Spindel fährt aus) verkabelt. Zur Begrenzung des Weges in
die ZU-Richtung (Spindel fährt aus) wird die Einstellscheibe E2 benutzt. Zur Begrenzung des Weges in die AUF-
Richtung (Spindel fährt ein) wird die Einstellscheibe E1 benutzt.
Werden die Wegendlageschalter E1 und E2 nicht benötigt, so können diese mittels der Einstellscheiben in die
jeweilige Endlage gedreht werden. Der Antrieb wird dann über die Kraftschalter abgeschaltet.
8.3
Einstellung zusätzlicher Wegschalter
Die zusätzlichen Wegschalter E3 und E4 können zur Signalisierung von beliebigen
Zwischenstellungen verwendet werden; deren Einstellung erfolgt mittels Einstellscheiben E3 und E4.
8.4
Einstellung der Stellgeschwindigkeit
Die Stellgeschwindigkeit kann über einen zwei poligen Schalter (DIP1) eingestellt werden:
REact 150/220/300 - 8050
W
V
U
Power
Status
(grün/green)
(blau/blue)
GND
REdrive
5V
300
H1
H2
4.
3.
H3
DIP1
2.
1.
Current
Limitation
Reset
- 5 -
WE
48V
GND
