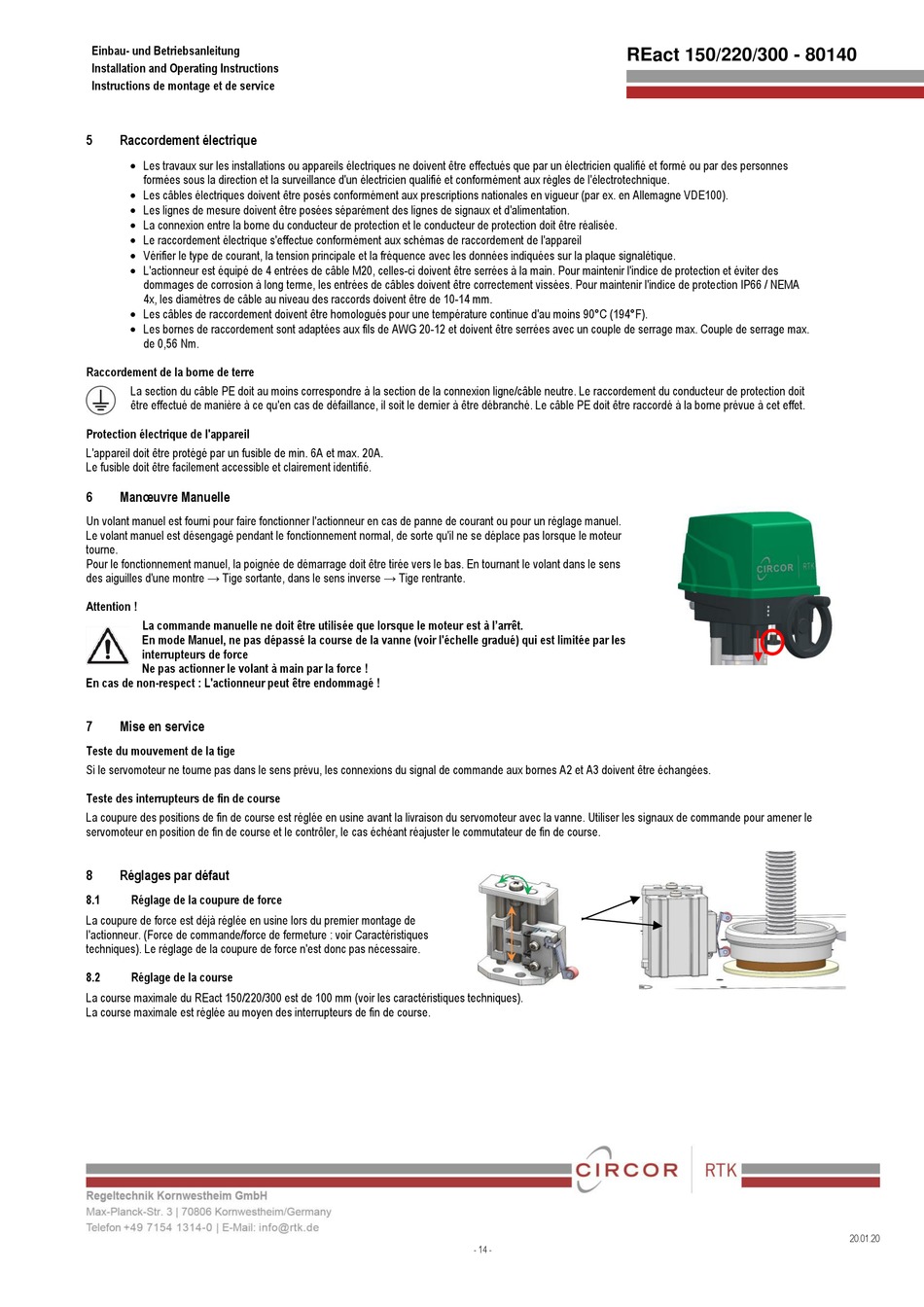

5 Raccordement électrique
 Les travaux sur les installations ou appareils électriques ne doivent être effectués que par un électricien qualifié et formé ou par des personnes
formées sous la direction et la surveillance d'un électricien qualifié et conformément aux règles de l'électrotechnique.
 Les câbles électriques doivent être posés conformément aux prescriptions nationales en vigueur (par ex. en Allemagne VDE100).
 Les lignes de mesure doivent être posées séparément des lignes de signaux et d'alimentation.
 La connexion entre la borne du conducteur de protection et le conducteur de protection doit être réalisée.
 Le raccordement électrique s'effectue conformément aux schémas de raccordement de l'appareil
 Vérifier le type de courant, la tension principale et la fréquence avec les données indiquées sur la plaque signalétique.
 L'actionneur est équipé de 4 entrées de câble M20, celles-ci doivent être serrées à la main. Pour maintenir l'indice de protection et éviter des
dommages de corrosion à long terme, les entrées de câbles doivent être correctement vissées. Pour maintenir l'indice de protection IP66 / NEMA
4x, les diamètres de câble au niveau des raccords doivent être de 10-14 mm.
 Les câbles de raccordement doivent être homologués pour une température continue d'au moins 90°C (194°F).
 Les bornes de raccordement sont adaptées aux fils de AWG 20-12 et doivent être serrées avec un couple de serrage max. Couple de serrage max.
de 0,56 Nm.
Raccordement de la borne de terre
La section du câble PE doit au moins correspondre à la section de la connexion ligne/câble neutre. Le raccordement du conducteur de protection doit
être effectué de manière à ce qu'en cas de défaillance, il soit le dernier à être débranché. Le câble PE doit être raccordé à la borne prévue à cet effet.
Protection électrique de l'appareil
L'appareil doit être protégé par un fusible de min. 6A et max. 20A.
Le fusible doit être facilement accessible et clairement identifié.
6 Manœuvre Manuelle
Un volant manuel est fourni pour faire fonctionner l'actionneur en cas de panne de courant ou pour un réglage manuel.
Le volant manuel est désengagé pendant le fonctionnement normal, de sorte qu'il ne se déplace pas lorsque le moteur
tourne.
Pour le fonctionnement manuel, la poignée de démarrage doit être tirée vers le bas. En tournant le volant dans le sens
des aiguilles d'une montre → Tige sortante, dans le sens inverse → Tige rentrante.
Attention !
La commande manuelle ne doit être utilisée que lorsque le moteur est à l'arrêt.
En mode Manuel, ne pas dépassé la course de la vanne (voir l'échelle gradué) qui est limitée par les
interrupteurs de force
Ne pas actionner le volant à main par la force !
En cas de non-respect : L'actionneur peut être endommagé !
7

Mise en service

Teste du mouvement de la tige
Si le servomoteur ne tourne pas dans le sens prévu, les connexions du signal de commande aux bornes A2 et A3 doivent être échangées.
Teste des interrupteurs de fin de course
La coupure des positions de fin de course est réglée en usine avant la livraison du servomoteur avec la vanne. Utiliser les signaux de commande pour amener le
servomoteur en position de fin de course et le contrôler, le cas échéant réajuster le commutateur de fin de course.
8 Réglages par défaut
8.1 Réglage de la coupure de force
La coupure de force est déjà réglée en usine lors du premier montage de
l'actionneur. (Force de commande/force de fermeture : voir Caractéristiques
techniques). Le réglage de la coupure de force n'est donc pas nécessaire.
8.2 Réglage de la course
La course maximale du REact 150/220/300 est de 100 mm (voir les caractéristiques techniques).
La course maximale est réglée au moyen des interrupteurs de fin de course.
