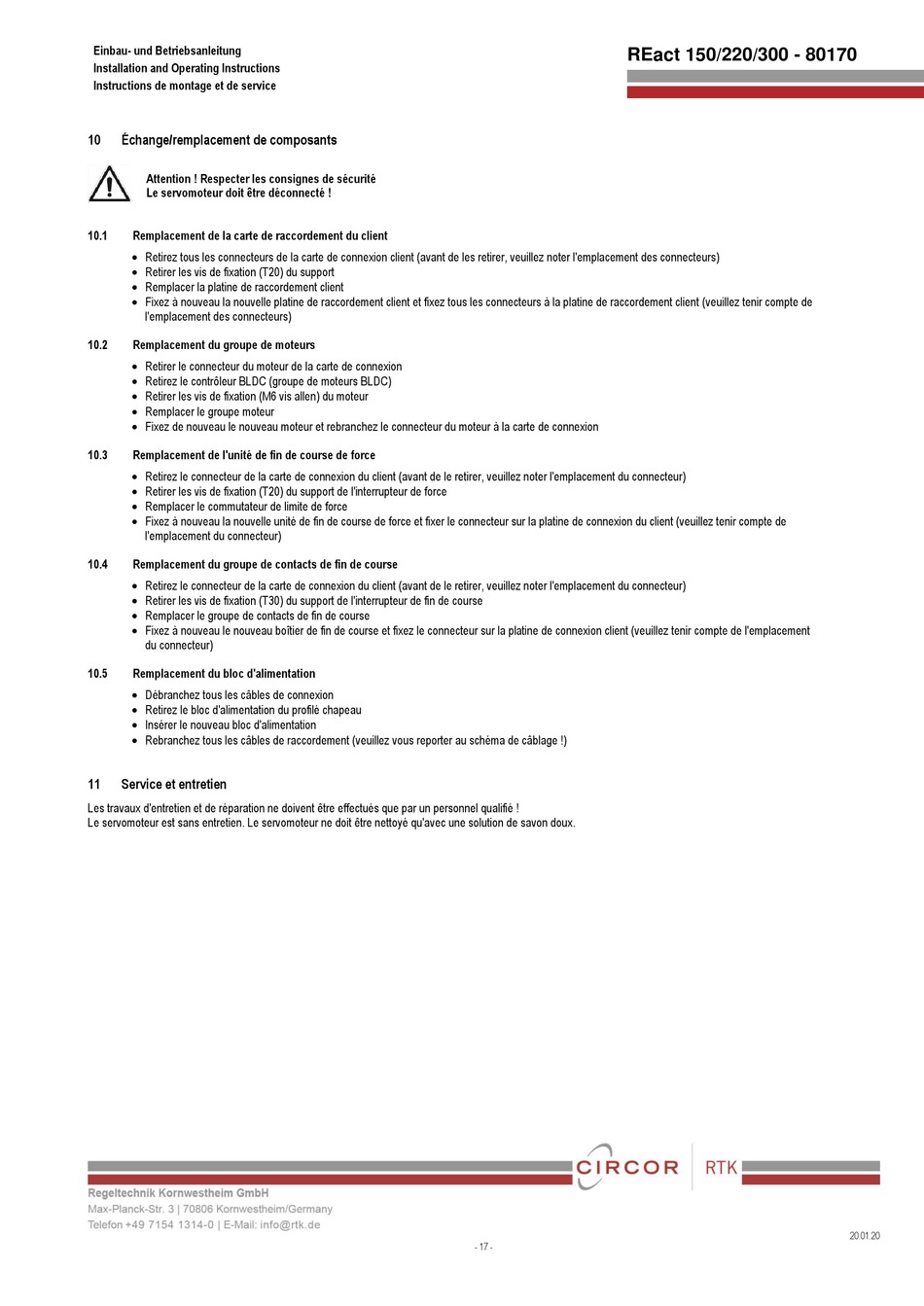

10 Échange/remplacement de composants
Attention ! Respecter les consignes de sécurité
Le servomoteur doit être déconnecté !
10.1

Remplacement de la carte de raccordement du client

 Retirez tous les connecteurs de la carte de connexion client (avant de les retirer, veuillez noter l'emplacement des connecteurs)
 Retirer les vis de fixation (T20) du support
 Remplacer la platine de raccordement client
 Fixez à nouveau la nouvelle platine de raccordement client et fixez tous les connecteurs à la platine de raccordement client (veuillez tenir compte de
l'emplacement des connecteurs)
10.2

Remplacement du groupe de moteurs

 Retirer le connecteur du moteur de la carte de connexion
 Retirez le contrôleur BLDC (groupe de moteurs BLDC)
 Retirer les vis de fixation (M6 vis allen) du moteur
 Remplacer le groupe moteur
 Fixez de nouveau le nouveau moteur et rebranchez le connecteur du moteur à la carte de connexion
10.3 Remplacement de l'unité de fin de course de force
 Retirez le connecteur de la carte de connexion du client (avant de le retirer, veuillez noter l'emplacement du connecteur)
 Retirer les vis de fixation (T20) du support de l'interrupteur de force
 Remplacer le commutateur de limite de force
 Fixez à nouveau la nouvelle unité de fin de course de force et fixer le connecteur sur la platine de connexion du client (veuillez tenir compte de
l'emplacement du connecteur)
10.4

Remplacement du groupe de contacts de fin de course

 Retirez le connecteur de la carte de connexion du client (avant de le retirer, veuillez noter l'emplacement du connecteur)
 Retirer les vis de fixation (T30) du support de l'interrupteur de fin de course
 Remplacer le groupe de contacts de fin de course
 Fixez à nouveau le nouveau boîtier de fin de course et fixez le connecteur sur la platine de connexion client (veuillez tenir compte de l'emplacement
du connecteur)
10.5

Remplacement du bloc d'alimentation

 Débranchez tous les câbles de connexion
 Retirez le bloc d'alimentation du profilé chapeau
 Insérer le nouveau bloc d'alimentation
 Rebranchez tous les câbles de raccordement (veuillez vous reporter au schéma de câblage !)
11

Service et entretien

Les travaux d'entretien et de réparation ne doivent être effectués que par un personnel qualifié !
Le servomoteur est sans entretien. Le servomoteur ne doit être nettoyé qu'avec une solution de savon doux.
