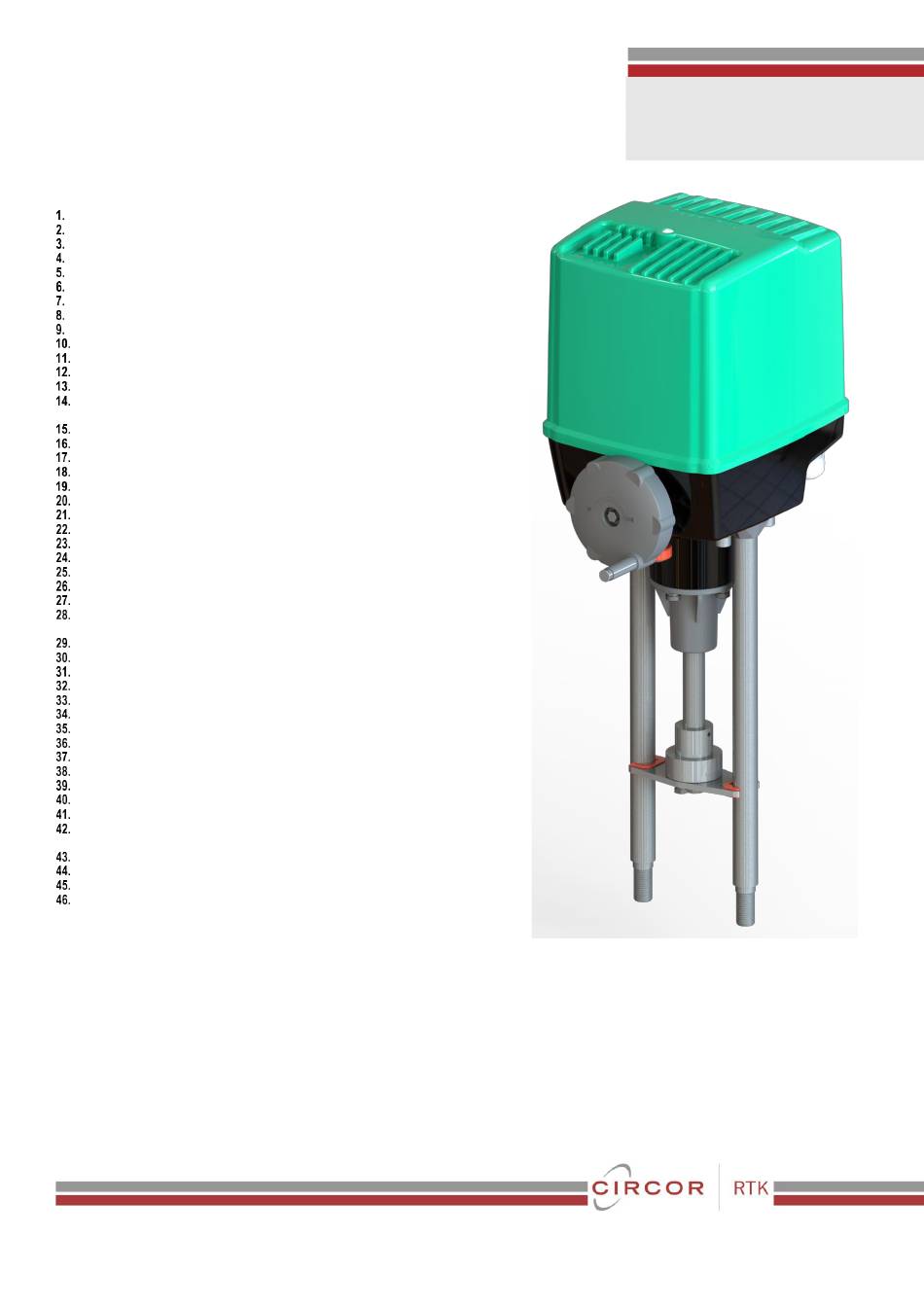

Einbau- und Betriebsanleitung
Installation and Operating Instructions
Instructions de montage et de service
Elektrischer Stellantrieb
Electric Actuator
Servomoteur électrique
Inhalt/ Content/ Index
REact60DC_100DC-8010_NRTLv1.0.docx
Seite/ page
2
2
2
2
2
3
3
3
4
4
5
5
5
5
6
6
6
6
6
7
7
7
8
8
9
9
9
9
10
10
10
10
10
11
11
11
12
12
13
13
13
13
14
15
21
24
- 1 -
REact60DC/ 100DC-8010_NRTL
Baureihe/ Series/ Séries
REact 60DC_NRTL
REact 100DC_NRTL
03/2023
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Circor REact 60DC NRTL-Serie
Inhaltszusammenfassung für Circor REact 60DC NRTL-Serie
-
Seite 1: Inhaltsverzeichnis
Einbau- und Betriebsanleitung REact60DC/ 100DC-8010_NRTL Installation and Operating Instructions Instructions de montage et de service Baureihe/ Series/ Séries Elektrischer Stellantrieb REact 60DC_NRTL Electric Actuator Servomoteur électrique REact 100DC_NRTL Inhalt/ Content/ Index Seite/ page Aufbau auf die Armatur/ Ventil Betriebsbedingungen Gefahrenhinweise Hinweis Entsorgung Elektrischer Anschluss a... -
Seite 2: Aufbau Auf Die Armatur/ Ventil
Einbau- und Betriebsanleitung REact60DC/ 100DC-8020_NRTL Installation and Operating Instructions Instructions de montage et de service Aufbau auf die Armatur/ Ventil Der Aufbau auf die Armatur/ Ventil kann in beliebiger Lage erfolgen. Die Kupplung ist standardmäßig mit einem Anschlussgewinde M12 ausgeführt. Bei der Bestellung eines Antriebes muss die Länge der Abstandsbolzen angegeben werden. -
Seite 3: Elektrischer Anschluss A
Einbau- und Betriebsanleitung REact60DC/ 100DC-8030_NRTL Installation and Operating Instructions Instructions de montage et de service Elektrischer Anschluss • Arbeiten an elektrischen Anlagen oder Betriebsmitteln dürfen nur von einer Elektrofachkraft oder von unterwiesenen Personen unter Anleitung und Aufsicht einer Elektrofachkraft den elektrotechnischen Regeln entsprechend vorgenommen werden •... -
Seite 4: Einstellungen
Einbau- und Betriebsanleitung REact60DC/ 100DC-8040_NRTL Installation and Operating Instructions Instructions de montage et de service Einstellungen Einstellung des Hubes Der maximale Hub bei dem REact 60 beträgt 60 mm und bei dem REact 100 80 mm (siehe technische Daten). Der Schlitten, welcher starr verbunden ist, macht bei beiden Antrieben einen Hub von 50 mm. -
Seite 5: Einstellung Der Stellgeschwindigkeit Des React 60Dc/ 100Dc
Einbau- und Betriebsanleitung REact60DC/ 100DC-8050_NRTL Installation and Operating Instructions Instructions de montage et de service Einstellung der Stellgeschwindigkeit des REact 60DC/ 100DC Die Stellgeschwindigkeit kann über einen zwei poligen Schalter (DIP1) eingestellt werden.(Fig.13) Austausch von Komponenten Tausch der Anschlussplatine Achtung Sicherheitsvorschriften beachten Der Stellantrieb muss freigeschaltet sein! •... -
Seite 6: Installation Onto Valves
Einbau- und Betriebsanleitung REact60DC/ 100DC-8060_NRTL Installation and Operating Instructions Instructions de montage et de service Installation onto valves The actuator can be fitted onto the valve in any position. The coupling is designed with a standard M12 connection thread. The length of the pillars must be specified when ordering an actuator. Installation with pillars •... -
Seite 7: Electrical Connection A
Einbau- und Betriebsanleitung REact60DC/ 100DC-8070_NRTL Installation and Operating Instructions Instructions de montage et de service Electrical connection • Work on electrical systems or equipment may only be carried out by a qualified electrician or by trained personal under the guidance and supervision of a qualified electrician in accordance with electrotechnical rules •... -
Seite 8: Settings
Einbau- und Betriebsanleitung REact60DC/ 100DC-8080_NRTL Installation and Operating Instructions Instructions de montage et de service Settings Stroke settings The maximum stroke of the REact 60 amounts to 60 mm and 80 mm for the REact 100 (see technical information. The sliding carriage which is fixed has a stroke of 50 mm for both drives. -
Seite 9: Adjustment Of The Positioning Speed (React60Dc/ 100Dc)
Einbau- und Betriebsanleitung REact60DC/ 100DC-8090_NRTL Installation and Operating Instructions Instructions de montage et de service Adjustment of the positioning speed (REact60DC/ 100DC) The actuating speed can be set using a two-pole switch DIP1(Fig.13). Replacement of components Replacing the terminal board Caution!: Observe the safety regulations The actuator must be disconnected from the power supply.!! -
Seite 10: Installation Sur Vannes
Einbau- und Betriebsanleitung REact60DC/ 100DC-80100_NRTL Installation and Operating Instructions Instructions de montage et de service Installation sur vannes L’actuateur peut être monté sur la vanne dans n'importe quelle position. L'accouplement est conçu avec un filetage de raccordement standard M12. La longueur de l'entretoise ou le type d'étrier doit être spécifié lors de la commande d'un actuateur. Installation avec piliers •... -
Seite 11: Connexion Électrique A
Einbau- und Betriebsanleitung REact60DC/ 100DC-80110_NRTL Installation and Operating Instructions Instructions de montage et de service Connexion électrique • Les travaux sur les systèmes ou équipements électriques ne peuvent être effectués que par un électricien qualifié ou par des personnes formées sous la direction •... -
Seite 12: Réglages
Einbau- und Betriebsanleitung REact60DC/ 100DC-80120_NRTL Installation and Operating Instructions Instructions de montage et de service Réglages Réglage de la course La course maximale est de 60mm pour le REact 60 et de 80mm pour le REact 100 (voir caractéristiques techniques). Le chariot étant relié de manière rigide effectue avec les deux entraînements une course de 50mm. -
Seite 13: Réglage De La Vitesse De Positionnement (React60Dc/ 100Dc)
Einbau- und Betriebsanleitung REact60DC/ 100DC-80130_NRTL Installation and Operating Instructions Instructions de montage et de service Réglage de la vitesse de positionnement (REact60DC/ 100DC) La vitesse de fonctionnement peut être réglée à l'aide d'un interrupteur bipolaire (DIP1).(Fig.13) Remplacement de composants Remplacement du bornier Attention: Respectez les consignes de sécurité... -
Seite 14: Technische Daten/ Technical Specifications/ Caractéristiques Techniques
Einbau- und Betriebsanleitung REact60DC/ 100DC-80140_NRTL Installation and Operating Instructions Instructions de montage et de service Technische Daten/ Technical specifications/ Caractéristiques techniques REact60DC/ 100DC Type / type / type REact 60DC REact 100DC Regelkraft / operating force / force de poussé 6,0 kN 10 kN Stellweg / stroke / course... -
Seite 15: Elektrischer Anschluss / Electrical Wiring / Schéma De Câblage
Einbau- und Betriebsanleitung REact60DC/ 100DC-80150_NRTL Installation and Operating Instructions Instructions de montage et de service Elektrischer Anschluss / Electrical wiring / schéma de câblage siehe separate Verdrahtung und Anschlusspläne, see separate wiring diagrams, voir d'autres plan de câblage für, for, pour le REact60DC/ 100DC Dokument/ Document No →REact3610DC-5010_NRTL Schutzleiteranschluss/ Protective ground terminal/ Connexion du conducteur de protection Fig.1... - Seite 16 Einbau- und Betriebsanleitung REact60DC/ 100DC-80160_NRTL Installation and Operating Instructions Instructions de montage et de service Schlittengruppe/ switch carrier unit/ l’ensemble de caisse E1“ Wegendschalter „Auf“-Richtung, limit switch “open“- direction, interrupteur de fine de course direction “OUVERT“. Wegendschalter „Zu“-Richtung, limit switch “close“- direction, interrupteur de fine de course direction “FERMETURE“.
- Seite 17 Einbau- und Betriebsanleitung REact60DC/ 100DC-80170_NRTL Installation and Operating Instructions Instructions de montage et de service Position- Potentiometer1-2/ Potentiometer / Potentiomètre Fig.5 1 Stellring/ Adjustment ring/ Bague de arrêt 2 Gewindestift/ Threaded pin/ vis sans tete 3 Biegefeder/ Flexible spring/ Ressort de Flexion 4 Linsenschraube/ screw/ vis Fig.4 Heizung...
- Seite 18 Einbau- und Betriebsanleitung REact60DC/ 100DC-80180_NRTL Installation and Operating Instructions Instructions de montage et de service REtrans Fig.9 1 Befestigungswinkel/ mounting bracket/ équerre de fixation 2 Schrauben selbstschneidend/ self-cutting screws/ Vis auto taraudeuse 3 REtrans2W/4W Fig.10 *Abstand zum Abheben des Gehäuse-Oberteils *Clearance required for removal of cover *Distance pour soulever la partie supérieure du boîtier **Abstand zum Bedienen der Handverstellung...
- Seite 19 Einbau- und Betriebsanleitung REact60DC/ 100DC-80190_NRTL Installation and Operating Instructions Instructions de montage et de service REact60DC/ 100DC-Motor-Gruppe REdrive Fig. 12 Fig.13 1 2x Linsenschraube / screw / vis M4x10 2 1x REdrive-Platine/ REdrive board/ platine REdrive Dip1 3 2x Abstandsbolzen / distance bolts / boujons d'écartement M4x65 SW7 4 2x Federring / spring washer /...
- Seite 20 Einbau- und Betriebsanleitung REact60DC/ 100DC-80200_NRTL Installation and Operating Instructions Instructions de montage et de service Adaptionsspindel/ adaption spindle/ Broche de adaption Adaptionsspindel/ adaption spindle/ Broche de adaption REact 60_100 mit Säulen / with pillars / avec colonnes Einstellung Hub/ stroke adjustment/ réglage de la course Fig.17 Fig.16...
-
Seite 21: Ersatzteilliste / Spare Parts List / Liste De Pièces De Rechange
Einbau- und Betriebsanleitung REact60DC/ 100DC-80210_NRTL Installation and Operating Instructions Instructions de montage et de service Ersatzteilliste / spare parts list / liste de pièces de rechange REact 60DC/ 100DC mit Säulen / with pillars / avec colonnes REact60DC_100DC-8010_NRTLv1.0.docx - 21 - 03/2023... - Seite 22 Einbau- und Betriebsanleitung REact60DC/ 100DC-80220_NRTL Installation and Operating Instructions Instructions de montage et de service Adaptionsspindel/ adaption spindle/ Broche de adaption REact60DC_100DC-8010_NRTLv1.0.docx - 22 - 03/2023...
- Seite 23 Einbau- und Betriebsanleitung REact60DC/ 100DC-80230_NRTL Installation and Operating Instructions Instructions de montage et de service Order no. Note CGEHR3000009 Gehäuse-Oberteil Housing – upper part Capot CMUSR3500009 REact 60 Spindelmutter-Gruppe Spindle nut group Ecrou de tige CMUSR4500009 REact 100 CZRAR4000009 Zahnradgruppe 0 Gear group 0 Roue dentée 0 CZRAR3010009...
-
Seite 24: Maße/ Dimensions/ La Dimensions
Einbau- und Betriebsanleitung REact60DC/ 100DC-80240_NRTL Installation and Operating Instructions Instructions de montage et de service Maße/ Dimensions/ La dimensions REact60DC_100DC mit Säulen / with pillars / avec colonne REact60DC_100DC-8010_NRTLv1.0.docx - 24 - 03/2023... - Seite 25 EG-Einbauerklärung 0000-7003 Declaration of Incorporation CE Alle Baureihen/All series/ Toutes les Déclaration d’incorporation CE séries -Orginal- Einbauerklärung gemäß EG- Declaration of Incorporation pursuant to EU – Déclaration d’incorporation suivant la Maschinenrichtlinie 2006/42/EG, Anhang II B Machine guideline 2006/42/EG, appendix II B directive de la CE, relative aux machines 2006/42/CE, annexe II B Wir die Firma:...
- Seite 26 CE-Konformitätserklärung 0000-7008 CE-Conformity Declaration Alle Baureihen/All series/ Toutes les séries Déclaration de conformité CE -Orginal- Konformitätserklärung gemäß EG-Richtlinie Conformity declaration pursuant to EU Déclaration de conformité suivant la directive EMV 2014/30/EU und guideline EMV 2014/30/EU and Low-Voltage EMC 2014/30/EU et la directive sur la basse Niederspannungsrichtlinie 2014/35/EU Directive 2014/35/EU tension 2014/35/EU...
