5.1 Prüfen der Motorflüssigkeit
Die Motoren werden werkseitig mit einer speziellen FDA-konfor-
men, nicht giftigen Flüssigkeit befüllt, die bis -20 °C frostsicher
ist.
Prüfen Sie den Füllstand der Motorflüssigkeit und fül-
len Sie bei Bedarf Flüssigkeit nach. Verwenden Sie
Leitungswasser.
Bei Frostgefahr muss eine spezielle Flüssigkeit von
Grundfos zum Nachfüllen verwendet werden. In
anderen Fällen kann Leitungswasser zum Nachfüllen
verwendet werden. Füllen Sie die Flüssigkeit stets
wie im Folgenden beschrieben nach.
5.1.1 Grundfos-Motoren vom Typ MS4000 und MS402
Die Einfüllöffnung für die Motorflüssigkeit ist wie folgt angeordnet:
• MS4000: auf der Seite des Motors nahe der Oberseite
• MS402: an der Unterseite des Motors
1. Positionieren Sie den Unterwassermotor wie in Abb. 3. Die
Einfüllschraube muss sich am höchsten Punkt des Motors
befinden.
2. Entfernen Sie die Schraube aus der Einfüllöffnung.
3. Füllen Sie die Flüssigkeit mithilfe der Füllspritze in den Motor
ein, bis die Flüssigkeit aus der Einfüllöffnung austritt. Siehe
Abb. 3.
4. Setzen Sie die Schraube wieder in die Einfüllöffnung ein und
ziehen Sie sie fest, bevor Sie die Pumpe in eine andere Posi-
tion bringen.
Anzugsmomente
• MS4000: 3,0 Nm
• MS402: 2,0 Nm
Die Unterwasserpumpe kann jetzt installiert werden.
MS4000

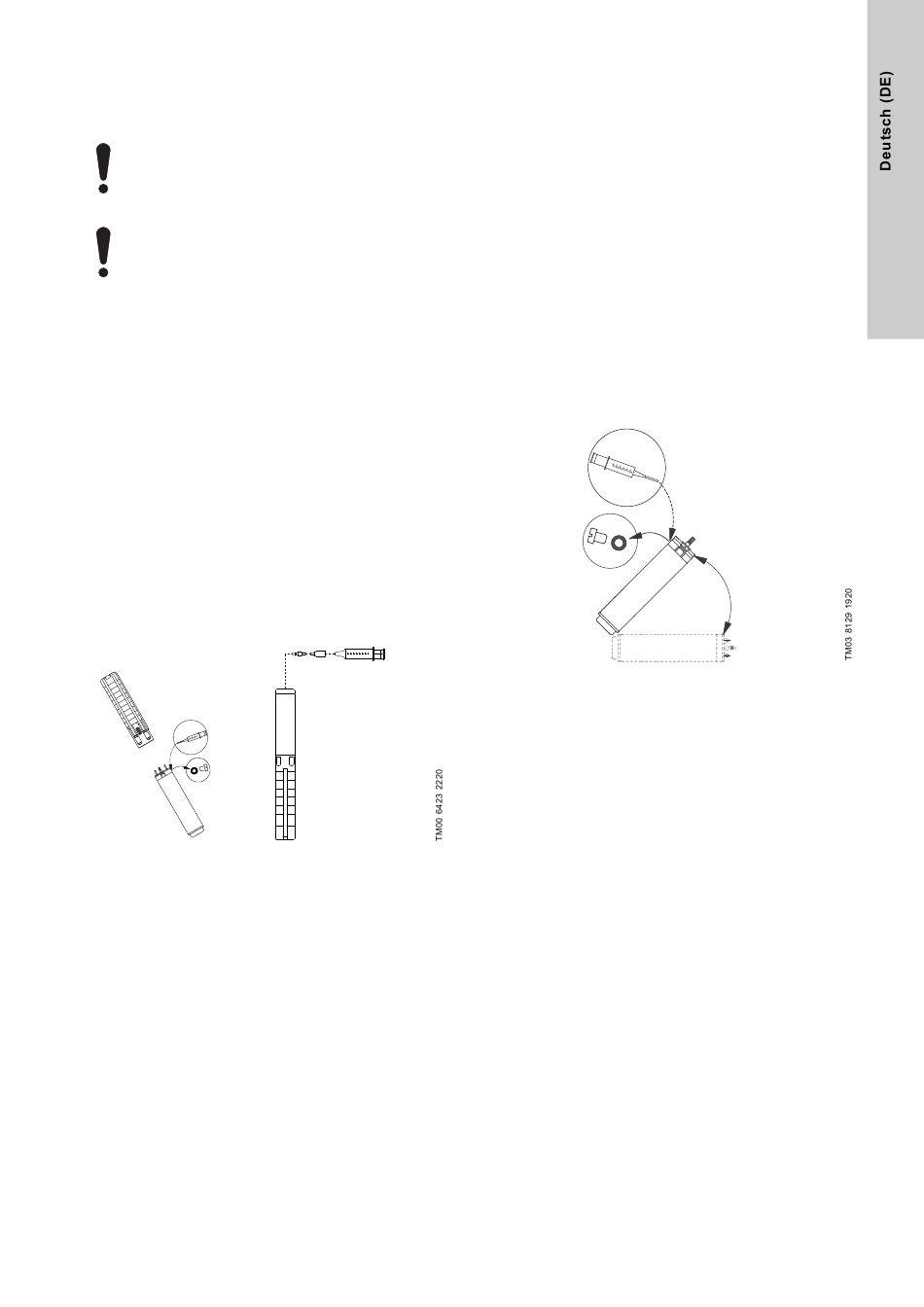

Abb. 3 Position des Motors beim Befüllen - MS4000 und
MS402
MS402

5.1.2 Grundfos-Motoren vom Typ MS6000

• Bei Lieferung des Motors ab Lager müssen Sie den Füllstand
der Motorflüssigkeit prüfen, bevor der Motor installiert wird.
Siehe Abb. 4.
• Nach Wartungsarbeiten muss der Füllstand der Motorflüssig-
keit ebenfalls geprüft werden. Siehe Abb. 4.
Füllvorgang:
Die Einfüllöffnung für die Motorflüssigkeit befindet sich am obe-
ren Ende des Motors.
1. Positionieren Sie den Unterwassermotor wie in Abb. 4. Die
Einfüllschraube muss sich am höchsten Punkt des Motors
befinden.
2. Entfernen Sie die Schraube aus der Einfüllöffnung.
3. Füllen Sie Flüssigkeit mithilfe der Füllspritze in den Motor ein
(siehe Abb. 4), bis die Flüssigkeit aus der Einfüllöffnung aus-
tritt.
4. Setzen Sie die Schraube wieder in die Einfüllöffnung ein und
ziehen Sie sie fest, bevor Sie den Motor in eine andere Posi-
tion bringen.
Anzugsmoment: 3,0 Nm
Der Unterwassermotor kann jetzt montiert werden.
Abb. 4 Position des Motors beim Befüllen - MMS
45°
