5. Verwendungszweck

Die Grundfos Unterwasserpumpen der Baureihe SP sind für eine
Vielzahl von Anwendungen in der Wasser- und Flüssigkeitsförde-
rung bestimmt. Dazu gehören z. B. die Frischwasserversorgung
von Privathaushalten und Wasserwerken, die Wasserversorgung
im Gartenbau und in der Landwirtschaft, die Grundwasserabsen-
kung, die Druckerhöhung und verschiedene Förderaufgaben in
der Industrie.
Die Pumpe ist so zu installieren, dass das Einlaufteil vollständig
in die Flüssigkeit eintaucht. Je nach Ausführung kann die Pumpe
entweder vertikal oder horizontal eingebaut werden.
Siehe Abschnitt
6.2
Einbauanforderungen.
5.1 Fördermedien
Reine, dünnflüssige, nicht-explosive Medien ohne feste und lang-
faserige Bestandteile.
Der maximale Sandgehalt des Wassers darf 50 g/m
steigen. Ein höherer Sandgehalt reduziert die Lebensdauer der
Pumpe und erhöht die Gefahr einer Blockierung.
Zur Förderung von Medien mit einer höheren
Dichte als Wasser sind ggf. Pumpen mit einer
entsprechend höheren Motorleistung einzuset-
zen.
Sollen Flüssigkeiten mit einer höheren Viskosität als Wasser
gefördert werden, wenden Sie sich bitte an Grundfos.
Für Flüssigkeiten mit einer höheren Aggressivität als Trinkwasser
sind die Pumpenausführungen SP A N, SP A R, SP N, SP R und
SPE einzusetzen.
Die maximal zulässige Medientemperatur ist im
Abschnitt
6.4 Medientemperaturen/Motorkühlung

5.2 Schalldruckpegel

Der Schalldruckpegel ist in Übereinstimmung mit den in der
EG-Maschinenrichtlinie 2006/42/EG aufgeführten Bestimmungen
gemessen worden.
Schalldruckpegel der Pumpen
Die angegebenen Werte gelten für vollständig in Wasser einge-
tauchte Pumpen ohne äußeres Regelventil.
Pumpentyp
SP 1A
SP 2A
SP 3A
SP 5A
SP 7
SP 9
SP 11
SP 14
SP 17
SP 30
SP 46
SP 60
SP 77
SP 95
SP 125
SP 160
SP 215
Schalldruckpegel der Motoren
Der Schalldruckpegel der Grundfos MS- und MMS-Motoren
beträgt weniger als 70 dB(A).
Andere Motorfabrikate: Siehe die Montage- und Betriebsanlei-
tung dieser Motoren.
4

6. Einbauvorbereitungen

6.1 Prüfen der Motorflüssigkeit
Die Unterwassermotoren werden werkseitig mit einer speziellen
nicht umweltgefährdenden Flüssigkeit befüllt, die bis -20 °C frost-
sicher ist.
3
nicht über-
Die Motorflüssigkeit wie nachfolgend beschrieben nachfüllen.
6.1.1 Grundfos Unterwassermotoren MS 4000 und MS 402
Die Einfüllöffnung ist wie folgt angeordnet:
1. Den Unterwassermotor wie in Abb.
angegeben.
2. Die Einfüllschraube aus der Einfüllöffnung herausschrauben.
3. Die Flüssigkeit mithilfe der Füllspritze in den Motor einfüllen,
4. Die Einfüllschraube wieder einsetzen und fest anziehen,
Anzugsmoment
L
[dB(A)]
pA
Die Unterwasserpumpe kann jetzt installiert werden.
< 70
< 70
< 70
< 70
< 70
< 70
< 70
< 70
< 70
< 70
< 70
< 70
< 70
< 70
79
79
82
Warnung
Vor Beginn jedweder Arbeiten am Produkt ist die
Spannungsversorgung abzuschalten. Zudem ist
sicherzustellen, dass die Spannungsversorgung
nicht versehentlich wieder eingeschaltet werden
kann.
Den Füllstand der Motorflüssigkeit prüfen und
bei Bedarf Flüssigkeit nachfüllen. Zum Nachfül-
len klares Wasser verwenden.
Bei Frostgefahr ist eine spezielle Grundfos Flüs-
sigkeit zum Nachfüllen zu verwenden. Sonst kann
klares Wasser zum Nachfüllen verwendet werden.
(Allerdings niemals destilliertes Wasser verwen-
den.)
MS 4000: am oberen Ende des Motors.
MS 402: am Boden des Motors.
füllschraube muss sich am höchsten Punkt des Motors befin-
den.
bis die Flüssigkeit aus der Einfüllöffnung wieder austritt.
Siehe Abb. 2.
bevor der Motor in eine andere Position gebracht wird.
MS 4000: 3,0 Nm.
MS 402: 2,0 Nm.
MS 4000

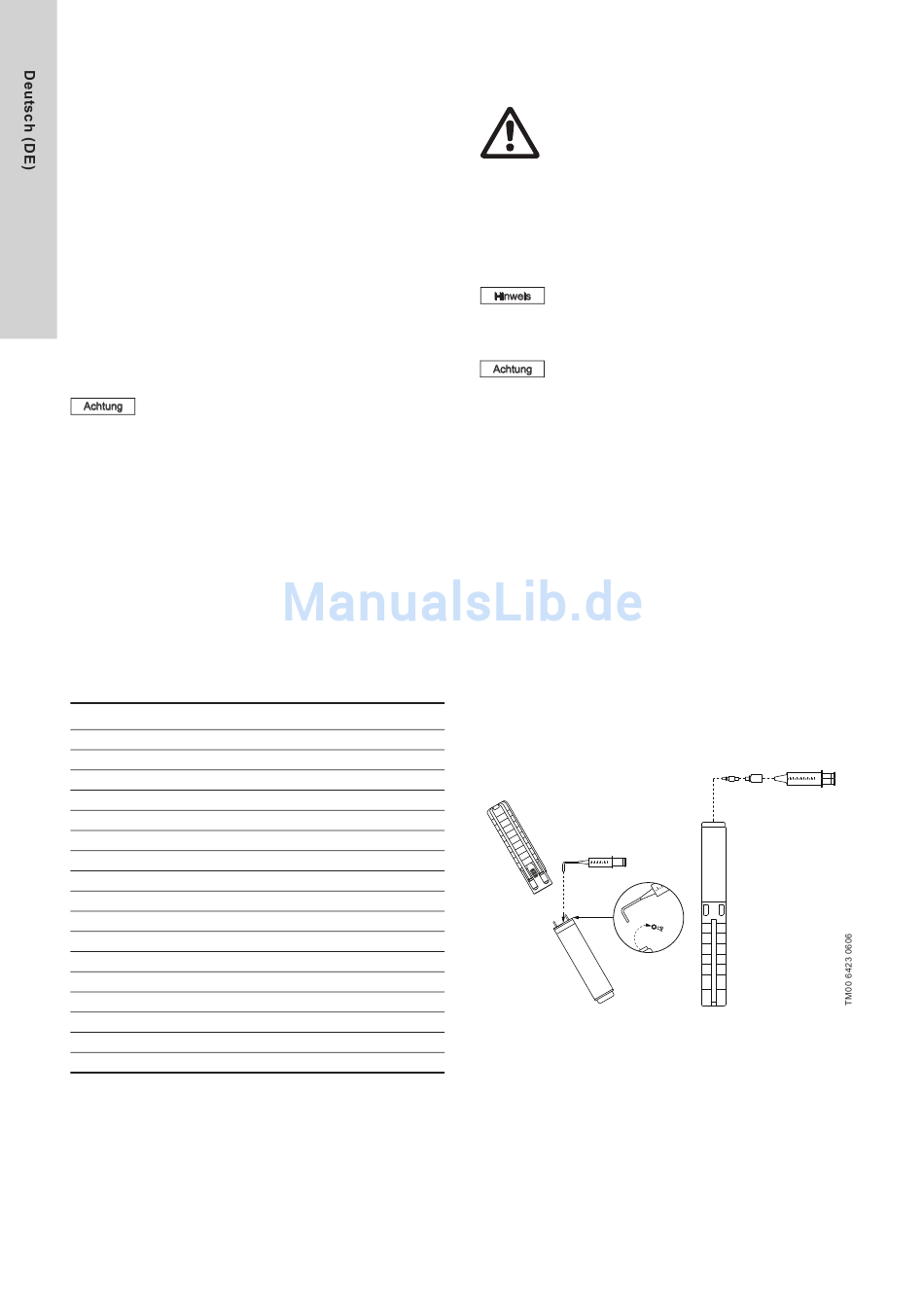

Abb. 2
Position des Motors während des Befüllens, MS 4000
und MS 402
2
positionieren. Die Ein-
MS 402
