Die Versorgungsspannung, der maximale Bemessungsstrom und
der Wert cos φ können dem lose beigefügten Typenschild ent-
nommen werden, das in der Nähe des Aufstellungsorts ange-
bracht werden muss.
Der zulässige Spannungsbereich für Grundfos-Unterwassermoto-
ren MS und MMS beträgt - gemessen an den Motorklemmen - bei
Dauerbetrieb -10 bis +6 % der Nennspannung (einschließlich der
Schwankungen in der Spannungsversorgung und der Span-
nungsverluste in den Kabeln).
Zudem muss die Spannungsversorgung Spannungssymmetrie
aufweisen, d. h. die gleiche Spannung zwischen den einzelnen
Phasen besitzen. Siehe Abschnitt
des Kabels, Position 2.
Werden MS-Motoren mit eingebautem Temperaturgeber (Temp-
con) nicht an ein Motorvollschutzgerät MP 204 oder an ein ähnli-
ches Motorschutzgerät von Grundfos angeschlossen, muss ein
für den einphasigen Betrieb zugelassener Kondensator mit 0,47
µF eingebaut werden, der der IEC 384-14 entspricht, um die
EMV-Richtlinie 2004/108/EG des Europäischen Rates zu erfüllen.
Der Kondensator muss zwischen den beiden Phasen installiert
werden, die mit dem Temperaturgeber verbunden sind. Siehe
Abb. 7.

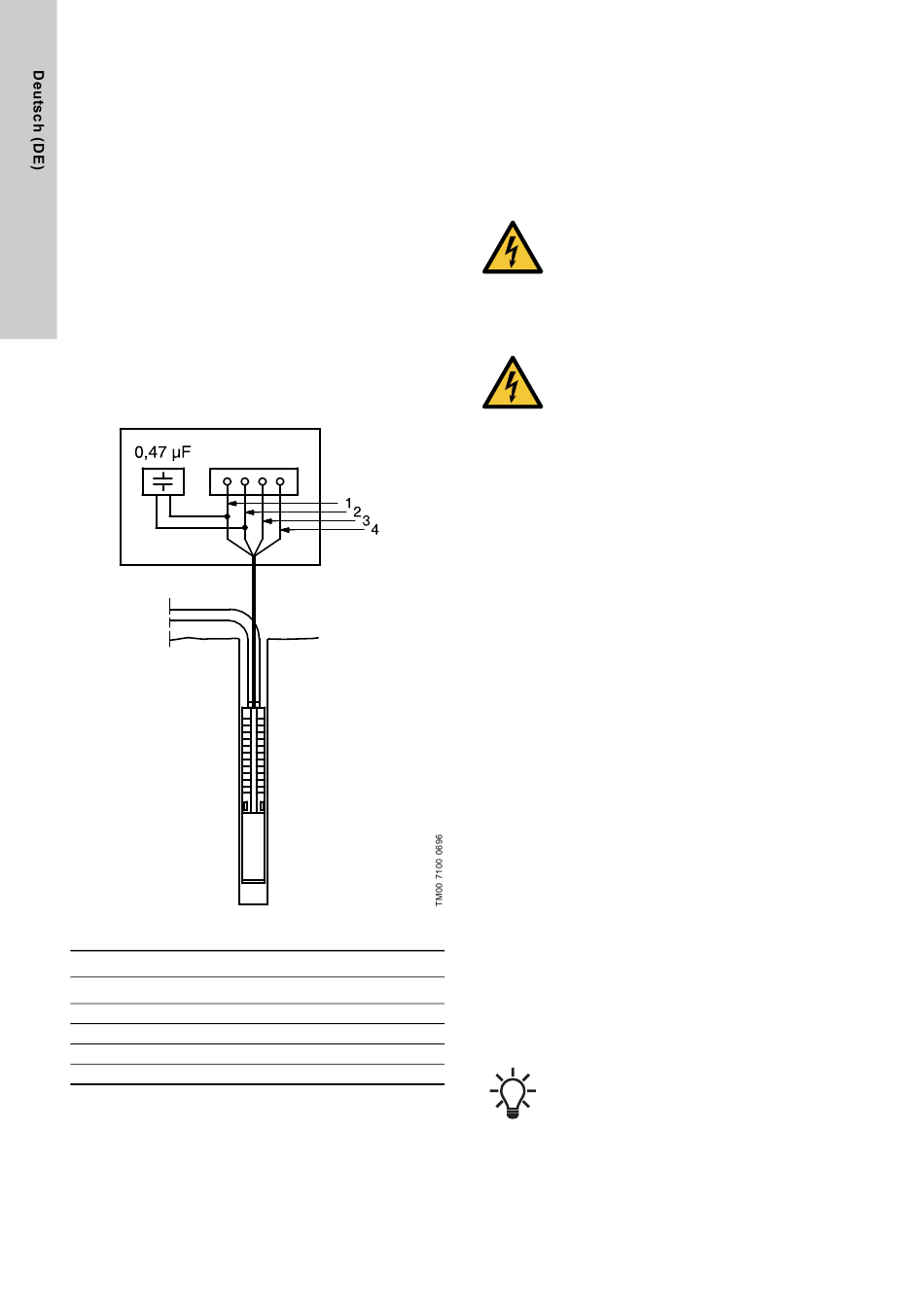

Abb. 7 Anschluss des Kondensators
Leiterfarben
Leiter Flachkabel
1 = L1 Braun
2 = L2 Schwarz
3 = L3 Grau
4 = PE Gelb und Grün
Die Motoren sind für Direkt- oder Stern-Dreieck-Anlauf gewickelt.
Der Anlaufstrom beträgt das 4- bis 6-Fache des Motorbemes-
sungsstroms.
Die Anlaufzeit der Pumpe beträgt nur ca. 0,1 Sekunden. Der
Direktanlauf ist deshalb aus Sicht der Energieversorgungsunter-
nehmen in der Regel zulässig.
8
12. Überprüfen des Motors und
Einzelleiter
Schwarz
Gelb
Rot
Grün

6.1 Motorschutz

6.1.1 Einphasenmotoren

Die Einphasenmotoren MS402 verfügen über einen eingebauten
Thermoschalter und benötigen keinen zusätzlichen Motorschutz.
Beim Motor MS402 mit 1,1 kW (1,5 PS) handelt es sich um eine
Ausnahme. Dieser Motor benötigt einen externen Überstrom-
schutz.
GEFAHR
Stromschlag
Tod oder ernsthafte Personenschäden
- Schalten Sie die Stromversorgung ab, bevor Sie
Arbeiten am Produkt beginnen.
- Stellen Sie sicher, dass die Stromversorgung nicht
versehentlich wieder eingeschaltet werden kann.
GEFAHR
Stromschlag
Tod oder ernsthafte Personenschäden
- Die Pumpe muss geerdet werden.
- Schalten Sie die Stromversorgung ab, bevor Sie
Arbeiten am Produkt beginnen.
- Stellen Sie sicher, dass die Stromversorgung nicht
versehentlich wieder eingeschaltet werden kann.
Für die Einphasenmotoren vom Typ MS4000 muss ein externer
Motorschutz vorgesehen werden. Der Motorschutz kann entwe-
der in einem Schaltkasten eingebaut oder getrennt montiert wer-
den.
6.1.2 Drehstrommotoren
MS-Motoren sind mit oder ohne integrierten Temperaturgeber lie-
ferbar.
Motoren mit integriertem und funktionsfähigem Temperaturgeber
müssen wie folgt geschützt werden:
• über einen Motorschutzschalter mit Thermorelais oder
• über ein Motorschutzgerät MP 204 und Schütz(e)
Motoren ohne oder mit nicht funktionsfähigem Temperaturgeber
müssen wie folgt geschützt werden:
• über einen Motorschutzschalter mit Thermorelais oder
• über ein Motorschutzgerät MP 204 und Schütz(e)
Die MMS-Motoren weisen keinen integrierten Temperaturgeber
auf. Ein Pt100-Sensor ist als Zubehör lieferbar.
Motoren mit Pt100-Sensor müssen wie folgt geschützt werden:
• über einen Motorschutzschalter mit Thermorelais oder
• über ein Motorschutzgerät MP 204 und Schütz(e)
Motoren ohne Pt100-Sensor müssen wie folgt geschützt werden:
• über einen Motorschutzschalter mit Thermorelais mit max.
Auslöseklasse 10 gemäß IEC 60947-4-1 oder
• über ein Motorschutzgerät MP 204 und Schütz(e)
6.1.3 Erforderliche Einstellungen am Motorschutzschalter
Für Motoren mit einem Motorschutzgerät MP 204 empfiehlt
Grundfos, eine spezielle Auslösekennlinie mit P-Eigenschaften
bei einer Einstellung der fünffachen U
den.
Bei einem kalten Motor muss die Auslösezeit des Motorschutz-
schalters weniger als zehn Sekunden bei fünffacher Überschrei-
tung des Motorbemessungsstroms betragen.
Bei allen MMS-Unterwassermotoren von Grundfos beträgt die
maximale Ein- und Aus-Zeit 3 Sekunden (mind. 30 Hz).
Wird diese Anforderung vom Motorschutzschalter
nicht erfüllt, erlischt der Garantieanspruch für den
Motor.
Um einen optimalen Schutz des Unterwassermotors zu gewähr-
leisten, sollte beim Einstellen des Motorschutzes wie folgt vorge-
gangen werden:
1. Stellen Sie den Motorschutzschalter auf den maximalen
Motorbemessungsstrom ein.
2. Schalten Sie die Pumpe ein und lassen Sie sie eine halbe
Stunde lang unter normaler Last laufen.
für 1 Sekunde zu verwen-
