7.13

Gaseinstellung

7.13.1 Werksseitige Gaseinstellung prüfen
Vorsicht!
Risiko von Sachschäden durch unzuläs-
sige Einstellung!
▶
Verändern Sie keinesfalls die werksseitige
Einstellung des Gasdruckreglers der Gas-
armatur.
▶
Bevor Sie das Produkt in Betrieb nehmen, vergleichen
Sie die Angaben zur Gasgruppe auf dem Typenschild mit
der Gasgruppe, die am Aufstellort zur Verfügung steht.
Bedingungen: Die Ausführung des Produkts entspricht nicht der örtlichen
Gasgruppe
Zur Gasumstellung benötigen Sie das Vaillant Umrüstkit, das
auch die nötige Umstellanleitung enthält.
Wenn eine Gasumstellung auf Flüssiggas durchgeführt
wurde, ist die kleinstmögliche Teillast höher als im Display
angegeben. Die korrekten Werte entnehmen Sie den
Technischen Daten im Anhang.
▶
Nehmen Sie eine Gasumstellung am Produkt vor, wie in
der Umstellanleitung beschrieben.
Bedingungen: Die Ausführung des Produkts entspricht der örtlichen Gas-
gruppe
▶
Gehen Sie vor wie nachfolgend beschrieben.
7.13.2 Gasfließdruck prüfen
1. Schließen Sie den Gasabsperrhahn.
0020215276_00 ecoTEC plus Installations- und Wartungsanleitung

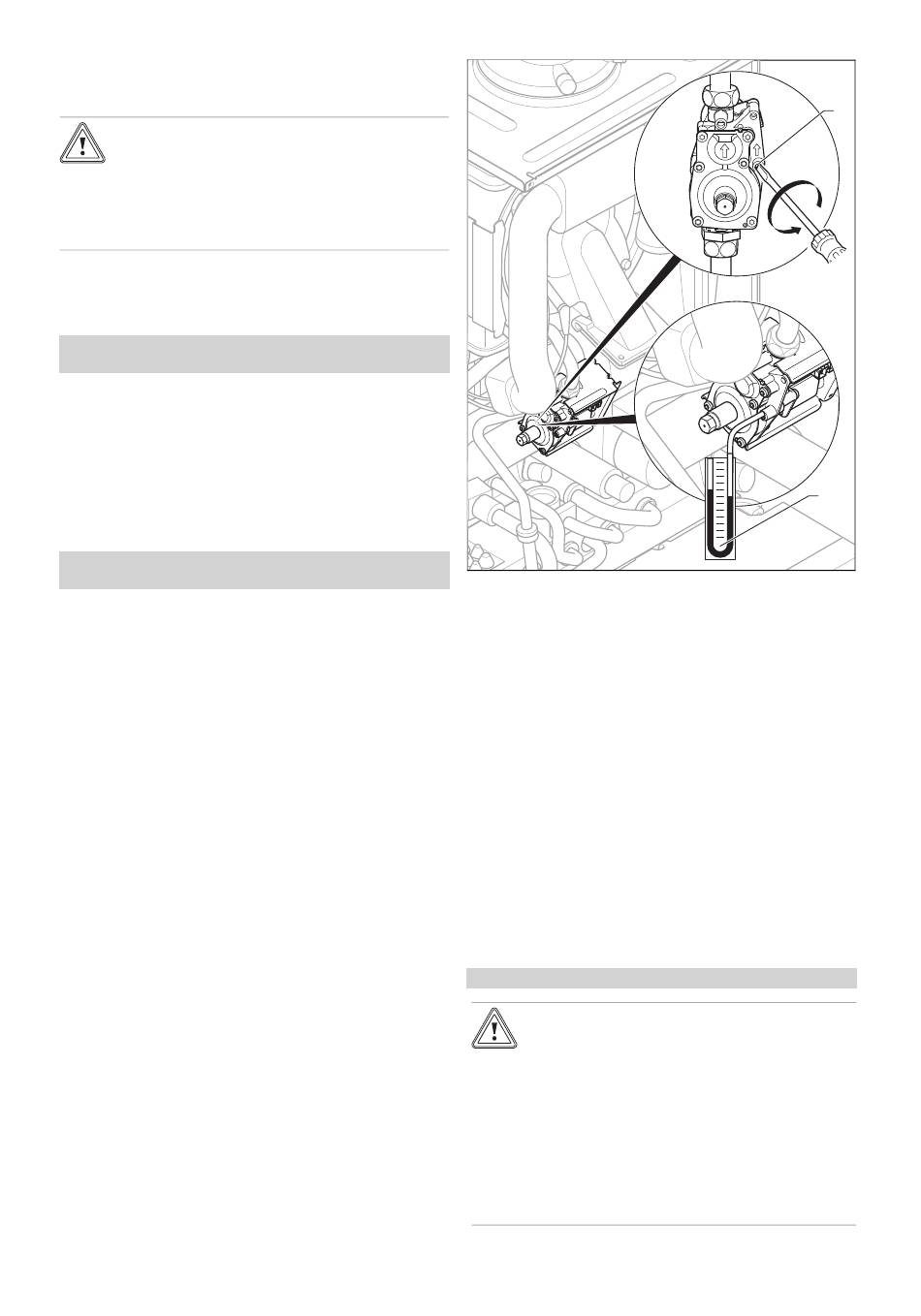

2. Lösen Sie die Messnippelschraube (1) (untere
Schraube) an der Gasarmatur mit Hilfe eines
Schraubendrehers.
3. Schließen Sie ein Manometer (2) am Messnippel (1) an.
4. Öffnen Sie den Gasabsperrhahn.
5. Nehmen Sie das Produkt mit dem Prüfprogramm P.01
in Betrieb.
6. Messen Sie den Gasfließdruck gegen den Atmosphä-
rendruck.
–
Zulässiger Gasfließdruck bei Erdgasbetrieb G20:
1,7 ... 2,5 kPa (17,0 ... 25,0 mbar)
–
Zulässiger Gasfließdruck bei Flüssiggasbetrieb G31:
4,2 ... 5,7 kPa (42,0 ... 57,0 mbar)
7. Nehmen Sie das Produkt außer Betrieb.
8. Schließen Sie den Gasabsperrhahn.
9. Nehmen Sie das Manometer ab.
10. Drehen Sie die Schraube des Messnippels (1) fest.
11. Öffnen Sie den Gasabsperrhahn.
12. Prüfen Sie den Messnippel auf Gasdichtheit.
Bedingungen: Gasfließdruck nicht im zulässigen Bereich
Vorsicht!
Risiko von Sachschäden und Betriebs-
störungen durch falschen Gasanschluss-
druck!
Wenn der Gasanschlussdruck außerhalb
des zulässigen Bereichs liegt, dann kann
dies zu Störungen im Betrieb und zu Be-
schädigungen des Produkts führen.
▶
Nehmen Sie keine Einstellungen am Pro-
dukt vor.
▶
Nehmen Sie das Produkt nicht in Betrieb.
Inbetriebnahme 7
