4 Montage
Speichervorlauf ⌀ 15
13
mm
14 Anschluss Ablaufleitung
Heizungs-Sicherheits-
ventil ⌀ 15 mm
Entnehmen Sie das Maß A der beiliegenden Montagescha-
blone.
Einbautiefe, Maß B
VC CH 146/5‑5
VC CH 206/5‑5
VC CH 266/5‑5
VCW CH 206/5‑5
VCW CH 266/5‑5

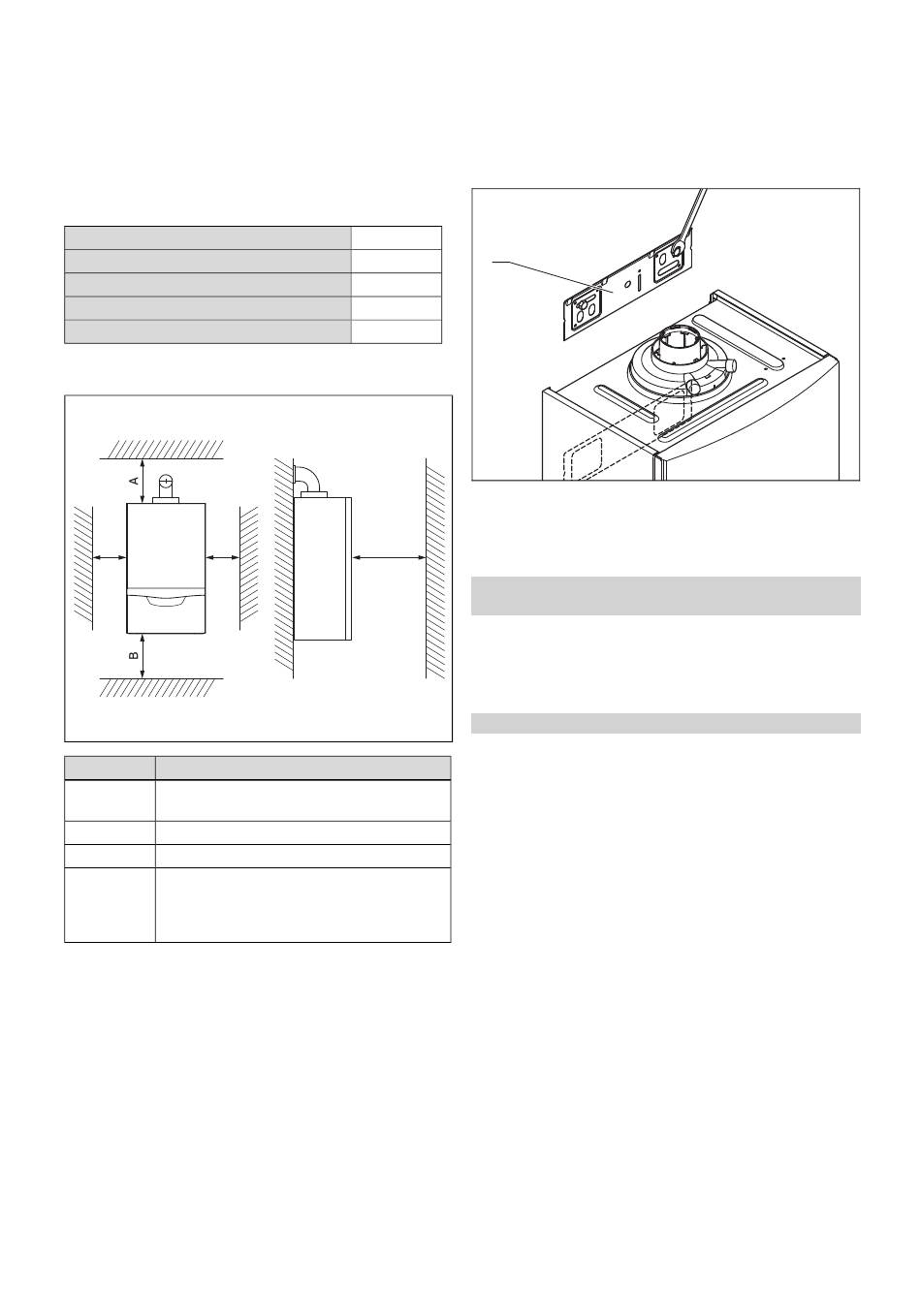

4.4 Mindestabstände
C C
165 mm: Luft-Abgas-Führung ⌀ 60/100 mm
A
275 mm: Luft-Abgas-Führung ⌀ 80/125 mm
B 180 mm; optimal ca. 250 mm
C 5 mm; optimal ca. 50 mm
D 500 mm Abstand vor dem Wärmeerzeuger, um
einen leichten Zugang für Wartungsarbeiten zu
ermöglichen (kann durch eine zu öffnende Tür
geschaffen werden).
4.5 Abstände zu brennbaren Bauteilen
Ein Abstand des Produkts von Bauteilen aus brennbaren
Bestandteilen ist nicht erforderlich.
10
* nur Produkt mit inte-
grierter Warmwasser-
bereitung
** nur Produkt nur mit
Heizbetrieb
338 mm
338 mm
338 mm
338 mm
338 mm
D
Mindestabstand
4.6

Montageschablone benutzen

▶
Benutzen Sie die Montageschablone, um die Stellen fest-
zulegen, an denen Sie Löcher bohren und Durchbrüche
vornehmen müssen.
4.7 Produkt aufhängen
1
1. Prüfen Sie, ob die Wand für das Betriebsgewicht des
Produkts ausreichend tragfähig ist.
2. Prüfen Sie, ob das mitgelieferte Befestigungsmaterial
für die Wand verwendet werden darf.
Bedingungen: Tragfähigkeit der Wand reicht aus, Befestigungsmaterial ist
für die Wand zulässig
▶
Hängen Sie das Produkt auf, wie beschrieben.
▶
Montieren Sie den Produkthalter (1) an der Wand.
▶
Hängen Sie das Produkt von oben mit dem Aufhänge-
bügel auf den Produkthalter.
Bedingungen: Befestigungsmaterial ist für die Wand unzulässig
▶
Hängen Sie das Produkt mit bauseits gestelltem, zuläs-
sigem Befestigungsmaterial auf, wie beschrieben.
