Abgasinstallation

5.8.1 Luft-Abgas-Führung montieren und
anschließen
1. Entnehmen Sie die verwendbaren Luft-Abgas-Führun-
gen der beigefügten Montageanleitung Luft-Abgas-Füh-
rung.
Bedingungen: Feuchtrauminstallation
▶
Schließen Sie das Produkt unbedingt an eine raumluft-
unabhängige Luft-Abgas-Anlage an. Die Verbrennungs-
luft darf nicht dem Aufstellort entnommen werden.
Vorsicht!
Vergiftungsgefahr durch austretende Ab-
gase!
Fette auf Mineralölbasis können die Dichtun-
gen beschädigen.
▶
Verwenden Sie zur Montageerleichterung
anstatt von Fetten ausschließlich Wasser
oder handelsübliche Schmierseife.
2. Montieren Sie die Luft-Abgas-Führung mit Hilfe der
Montageanleitung.
5.8.2 Anschlussstück für Luft-Abgas-Führung
bei Bedarf wechseln
1. Wechseln Sie bei Bedarf das Anschlussstück für die
Luft-Abgas-Führung. Die produktspezifische Standard-
ausstattung finden Sie in den Technischen Daten.
2. Demontieren Sie das Anschlussstück für die Luft-Ab-
gas-Führung. (→ Seite 14)
Alternative 1 / 2
3.
▶
Montieren Sie bei Bedarf das Anschlussstück für die
Luft-Abgas-Führung ⌀ 80/125 mm. (→ Seite 14)
3. Alternative 2 / 2
▶
Montieren Sie bei Bedarf das Anschlussstück mit
Versatz für die Luft-Abgas-Führung ⌀ 60/100 mm.
(→ Seite 14)
4. Alternative
▶
Montieren Sie bei Bedarf das Anschlussstück
für getrennte Luft-Abgas-Führung ⌀ 80/80 mm.
(→ Seite 15)
14

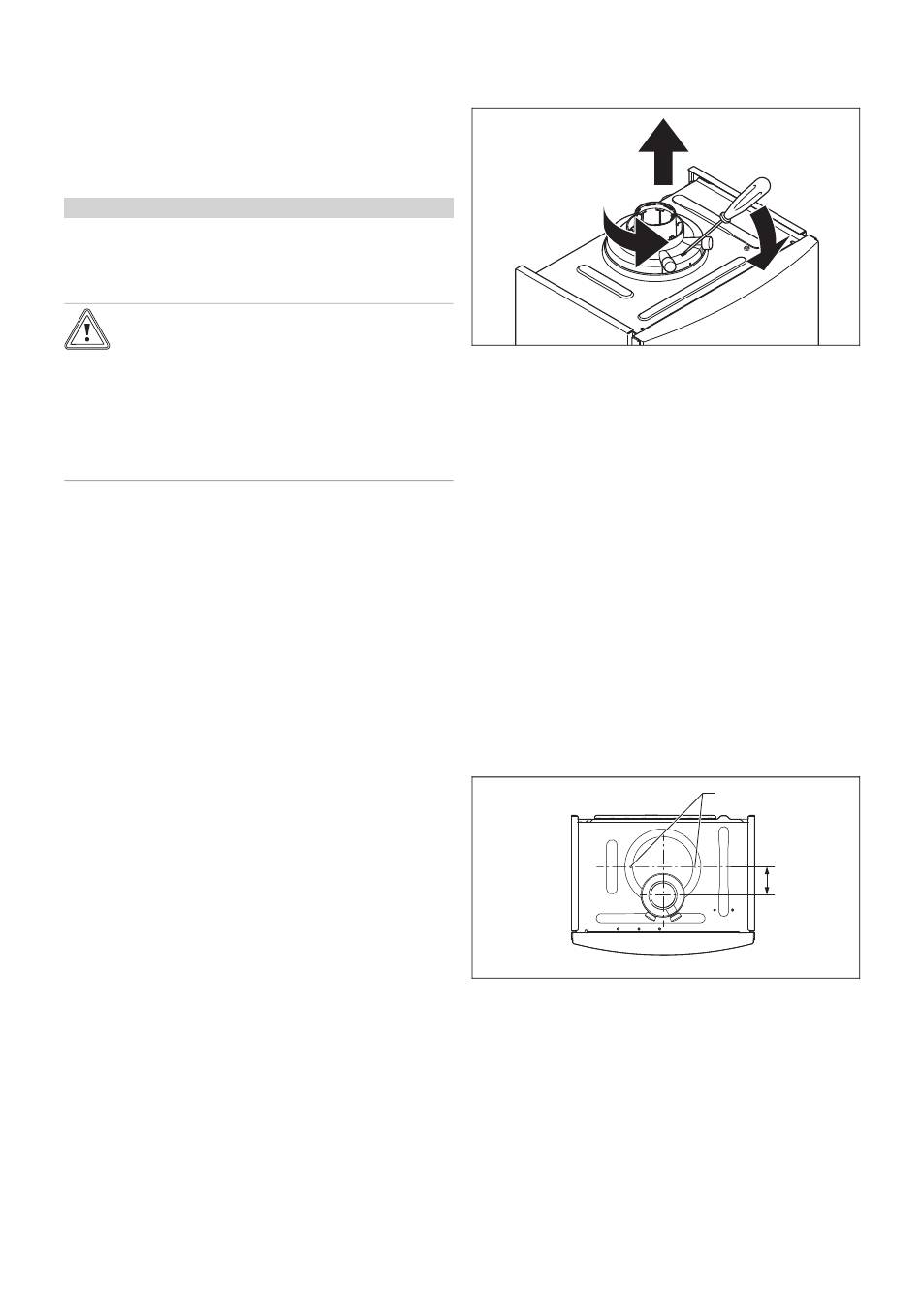

5.8.2.1 Anschlussstück für Luft-Abgas-Führung
demontieren
2.
1. Stecken Sie einen Schraubendreher in den Schlitz zwi-
schen den Messstutzen.
2. Drücken Sie den Schraubendreher vorsichtig nach
unten (1.).
3. Drehen Sie das Anschlussstück bis zum Anschlag
gegen den Uhrzeigersinn (2.) und ziehen Sie es nach
oben ab (3.).
5.8.2.2 Anschlussstück für Luft-Abgas-Führung
⌀ 80/125 mm montieren
1. Demontieren Sie das Anschlussstück für die Luft-Ab-
gas-Führung. (→ Seite 14)
2. Setzen Sie das alternative Anschlussstück ein. Achten
Sie dabei auf die Rastnasen.
3. Drehen Sie das Anschlussstück im Uhrzeigersinn, bis
es einrastet.
5.8.2.3 Anschlussstück mit Versatz für Luft-Abgas-
Führung ⌀ 60/100 mm montieren
1. Demontieren Sie das Anschlussstück für die Luft-Ab-
gas-Führung. (→ Seite 14)
2. Setzen Sie das alternative Anschlussstück mit Versatz
nach vorn ein.
3. Befestigen das Anschlussstück mit zwei Schrauben (1)
auf dem Produkt.
Installations- und Wartungsanleitung ecoTEC plus 0020215276_00
3.
1.
1
65 mm
