9 Störungsbehebung
▶
Verwenden Sie keine Schmiermittel bei
der Montage der Gasdüse.
8. Achten Sie darauf, die richtige Gasdüse zu verwenden
(farbliche Kennzeichnung und Position der Stifte auf der
Gasdüsenunterseite). Die Farbe der Gasdüse muss mit
der Farbe des Kodierwiderstandes auf der Leiterplatte
übereinstimmen.
9. Setzen Sie die der Gasgruppe entsprechende Gas-
düse in das neue Venturi ein (gelb: Erdgas G20, grau:
Flüssiggas).
10. Achten Sie beim Einsetzen der Gasdüse auf korrekte
Ausrichtung der Gasdüse durch die angegebenen Po-
sitionsmarkierungen auf der Oberseite des Venturis
als auch der Positionierstifte (5) auf der Unterseite der
Gasdüse.
11. Bauen Sie die Komponenten in umgekehrter Reihen-
folge wieder ein. Verwenden Sie dabei neue Dichtun-
gen.
12. Führen Sie nach Montage des neuen Venturi eine Gas-
einstellung durch. (→ Seite 21)
13. Wenn Sie den CO₂-Gehalt nicht einstellen können,
dann wurde die Gasdüse beim Einbau beschädigt. Tau-
schen Sie die Gasdüse in diesem Fall durch ein pas-
sendes Ersatzteil aus.
14. Führen Sie einen Gasfamilien-Check durch.
(→ Seite 18)

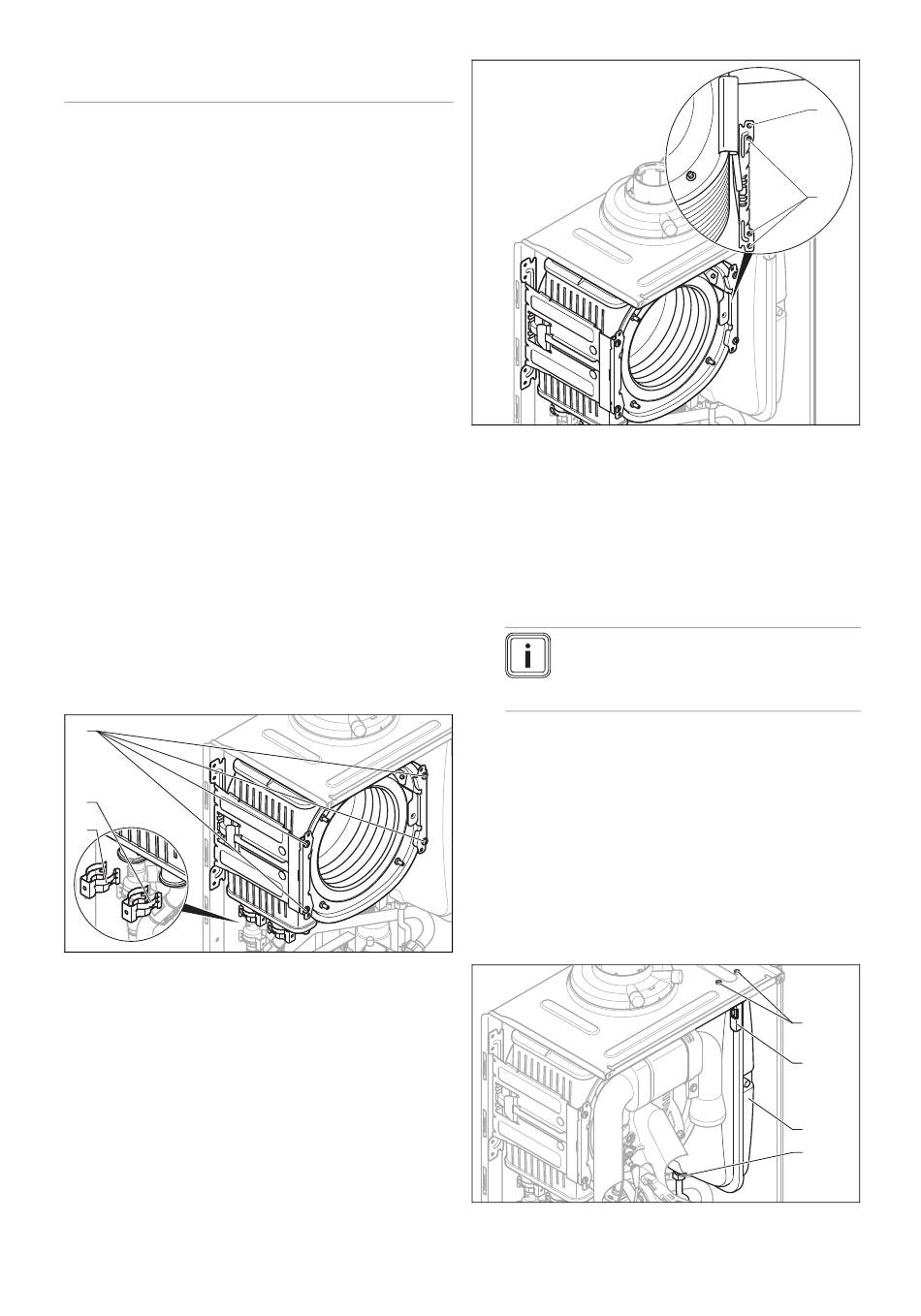

9.6.5 Wärmetauscher austauschen
1. Entleeren Sie das Produkt. (→ Seite 32)
2. Bauen Sie das Thermo-Kompaktmodul aus.
(→ Seite 30)
3. Ziehen Sie den Kondensat-Ablaufschlauch vom
Wärmetauscher ab.
1
2
3
4. Ziehen Sie die Klammern (2) und (3) am Vorlauf-
anschluss und am Rücklaufanschluss ab.
5. Lösen Sie den Vorlaufanschluss.
6. Lösen Sie den Rücklaufanschluss.
7. Entfernen Sie jeweils zwei Schrauben (1) an den bei-
den Haltern.
28
8. Entfernen Sie die unteren drei Schrauben (2) am hinte-
ren Teil des Halters.
9. Schwenken Sie den Halter um die oberste Schraube (1)
zur Seite.
10. Ziehen Sie den Wärmetauscher nach unten und nach
rechts und nehmen Sie ihn aus dem Produkt heraus.
11. Montieren Sie den neuen Wärmetauscher in umgekehr-
ter Reihenfolge.
12. Erneuern Sie die Dichtungen.
Hinweis
Verwenden Sie zur Montageerleichterung
anstatt von Fetten ausschließlich Wasser
oder handelsübliche Schmierseife.
13. Stecken Sie den Vor- und Rücklaufanschluss bis zum
Anschlag in den Wärmetauscher.
14. Achten Sie auf den richtigen Sitz der Klammern am
Vor- und Rücklaufanschluss.
15. Bauen Sie das Thermo-Kompaktmodul ein.
(→ Seite 32)
16. Befüllen und entlüften Sie das Produkt und, falls erfor-
derlich, die Heizungsanlage. (→ Seite 20)
9.6.6 Ausdehnungsgefäß austauschen
1. Entleeren Sie das Produkt. (→ Seite 32)
2. Lösen Sie die Verschraubung (4) .
Installations- und Wartungsanleitung ecoTEC plus 0020215276_00
1
2
1
2
3
4
