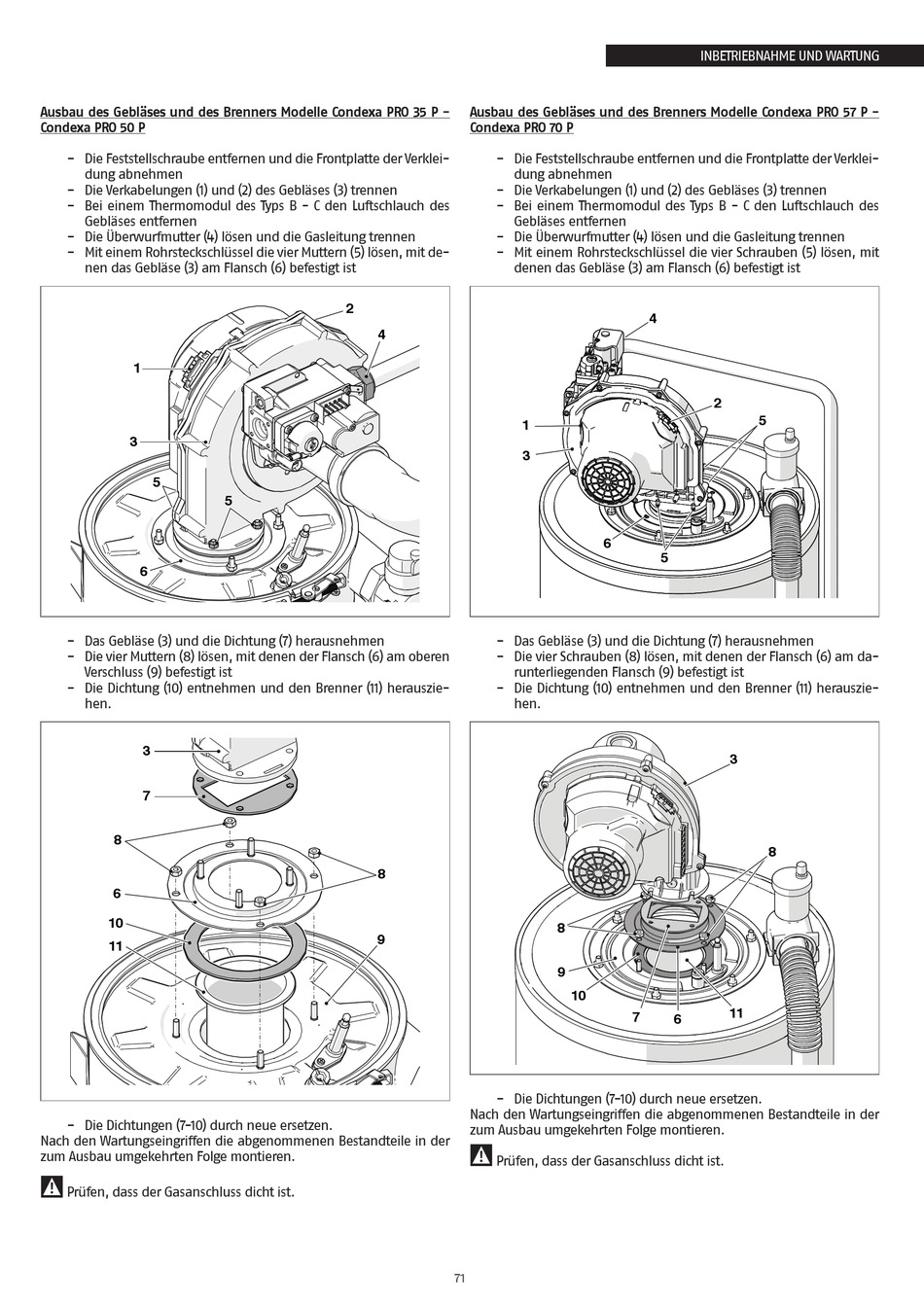

Ausbau des Gebläses und des Brenners Modelle Condexa PRO 35 P -
Condexa PRO 50 P
− Die Feststellschraube entfernen und die Frontplatte der Verklei-
dung abnehmen
− Die Verkabelungen (1) und (2) des Gebläses (3) trennen
− Bei einem Thermomodul des Typs B - C den Luftschlauch des
Gebläses entfernen
− Die Überwurfmutter (4) lösen und die Gasleitung trennen
− Mit einem Rohrsteckschlüssel die vier Muttern (5) lösen, mit de-
nen das Gebläse (3) am Flansch (6) befestigt ist
1
3
5
6
− Das Gebläse (3) und die Dichtung (7) herausnehmen
− Die vier Muttern (8) lösen, mit denen der Flansch (6) am oberen
Verschluss (9) befestigt ist
− Die Dichtung (10) entnehmen und den Brenner (11) herauszie-
hen.
3
7
8
6
10
11
− Die Dichtungen (7-10) durch neue ersetzen.
Nach den Wartungseingriffen die abgenommenen Bestandteile in der
zum Ausbau umgekehrten Folge montieren.
9
Prüfen, dass der Gasanschluss dicht ist.
2
4
5
8
9
Ausbau des Gebläses und des Brenners Modelle Condexa PRO 57 P -
Condexa PRO 70 P
− Die Feststellschraube entfernen und die Frontplatte der Verklei-
dung abnehmen
− Die Verkabelungen (1) und (2) des Gebläses (3) trennen
− Bei einem Thermomodul des Typs B - C den Luftschlauch des
Gebläses entfernen
− Die Überwurfmutter (4) lösen und die Gasleitung trennen
− Mit einem Rohrsteckschlüssel die vier Schrauben (5) lösen, mit
denen das Gebläse (3) am Flansch (6) befestigt ist
− Das Gebläse (3) und die Dichtung (7) herausnehmen
− Die vier Schrauben (8) lösen, mit denen der Flansch (6) am da-
runterliegenden Flansch (9) befestigt ist
− Die Dichtung (10) entnehmen und den Brenner (11) herauszie-
hen.
− Die Dichtungen (7-10) durch neue ersetzen.
Nach den Wartungseingriffen die abgenommenen Bestandteile in der
zum Ausbau umgekehrten Folge montieren.
9
Prüfen, dass der Gasanschluss dicht ist.
