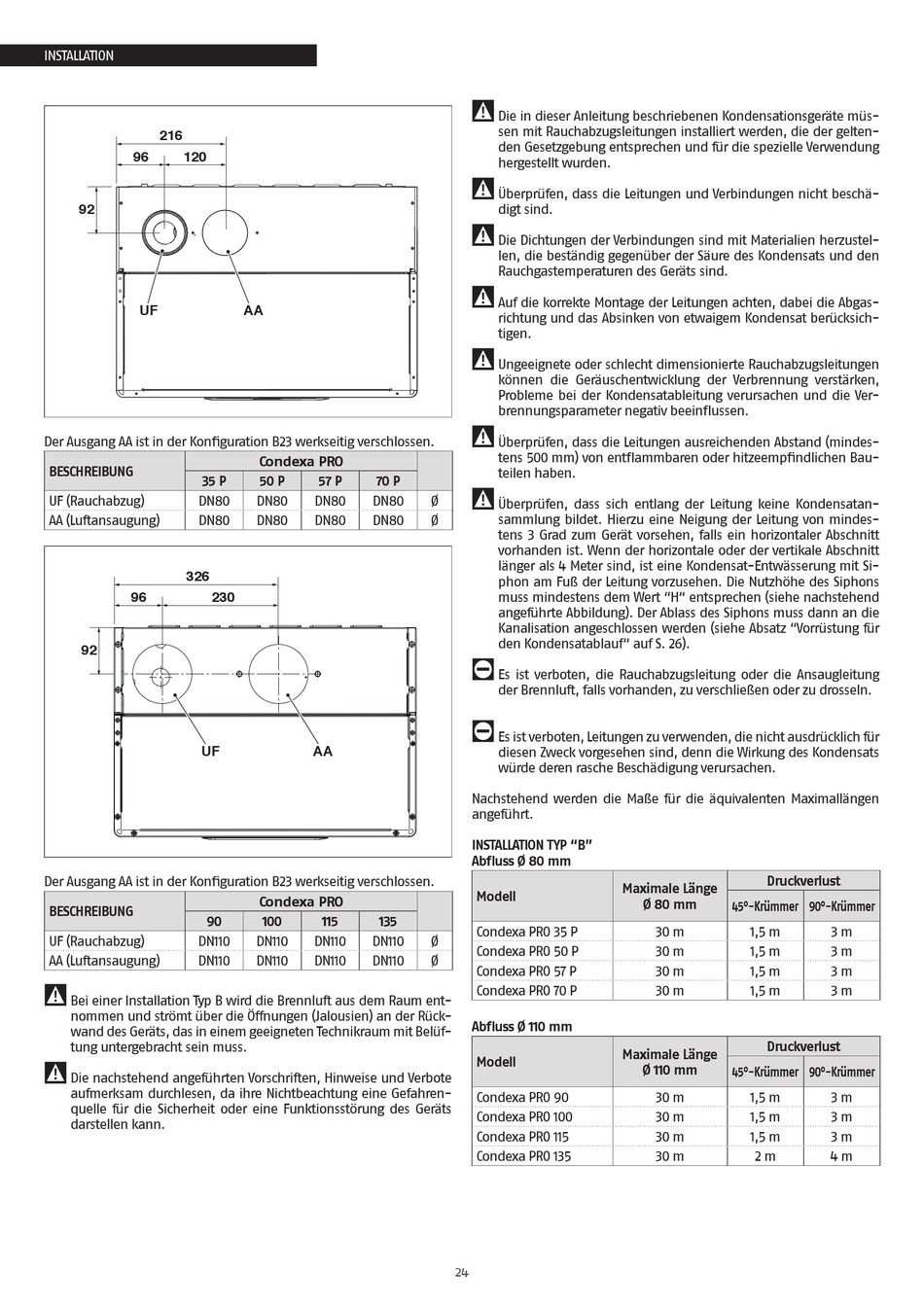

INSTALLATION
216
96 120
92
UF
Der Ausgang AA ist in der Konfiguration B23 werkseitig verschlossen.
BESCHREIBUNG
35 P
UF (Rauchabzug) DN80
AA (Luftansaugung) DN80
326
96 230
92
UF
Der Ausgang AA ist in der Konfiguration B23 werkseitig verschlossen.
BESCHREIBUNG
90
UF (Rauchabzug) DN110
AA (Luftansaugung) DN110
9
Bei einer Installation Typ B wird die Brennluft aus dem Raum ent-
nommen und strömt über die Öffnungen (Jalousien) an der Rück-
wand des Geräts, das in einem geeigneten Technikraum mit Belüf-
tung untergebracht sein muss.
9
Die nachstehend angeführten Vorschriften, Hinweise und Verbote
aufmerksam durchlesen, da ihre Nichtbeachtung eine Gefahren-
quelle für die Sicherheit oder eine Funktionsstörung des Geräts
darstellen kann.
AA
Condexa PRO
50 P 57 P 70 P
DN80 DN80 DN80
DN80 DN80 DN80
AA
Condexa PRO
100 115 135
DN110 DN110 DN110
DN110 DN110 DN110
9
Die in dieser Anleitung beschriebenen Kondensationsgeräte müs-
sen mit Rauchabzugsleitungen installiert werden, die der gelten-
den Gesetzgebung entsprechen und für die spezielle Verwendung
hergestellt wurden.
9
Überprüfen, dass die Leitungen und Verbindungen nicht beschä-
digt sind.
9
Die Dichtungen der Verbindungen sind mit Materialien herzustel-
len, die beständig gegenüber der Säure des Kondensats und den
Rauchgastemperaturen des Geräts sind.
9
Auf die korrekte Montage der Leitungen achten, dabei die Abgas-
richtung und das Absinken von etwaigem Kondensat berücksich-
tigen.
9
Ungeeignete oder schlecht dimensionierte Rauchabzugsleitungen
können die Geräuschentwicklung der Verbrennung verstärken,
Probleme bei der Kondensatableitung verursachen und die Ver-
brennungsparameter negativ beeinflussen.
9
Überprüfen, dass die Leitungen ausreichenden Abstand (mindes-
tens 500 mm) von entflammbaren oder hitzeempfindlichen Bau-
teilen haben.
9
Ø
Überprüfen, dass sich entlang der Leitung keine Kondensatan-
sammlung bildet. Hierzu eine Neigung der Leitung von mindes-
Ø
tens 3 Grad zum Gerät vorsehen, falls ein horizontaler Abschnitt
vorhanden ist. Wenn der horizontale oder der vertikale Abschnitt
länger als 4 Meter sind, ist eine Kondensat-Entwässerung mit Si-
phon am Fuß der Leitung vorzusehen. Die Nutzhöhe des Siphons
muss mindestens dem Wert "H" entsprechen (siehe nachstehend
angeführte Abbildung). Der Ablass des Siphons muss dann an die
Kanalisation angeschlossen werden (siehe Absatz "Vorrüstung für
den Kondensatablauf" auf S. 26).
0
Es ist verboten, die Rauchabzugsleitung oder die Ansaugleitung
der Brennluft, falls vorhanden, zu verschließen oder zu drosseln.
0
Es ist verboten, Leitungen zu verwenden, die nicht ausdrücklich für
diesen Zweck vorgesehen sind, denn die Wirkung des Kondensats
würde deren rasche Beschädigung verursachen.
Nachstehend werden die Maße für die äquivalenten Maximallängen
angeführt.
INSTALLATION TYP "B"
Abfluss Ø 80 mm
Modell
Condexa PRO 35 P
Ø
Condexa PRO 50 P
Ø
Condexa PRO 57 P
Condexa PRO 70 P
Abfluss Ø 110 mm
Modell
Condexa PRO 90
Condexa PRO 100
Condexa PRO 115
Condexa PRO 135
24
Druckverlust
Maximale Länge
Ø 80 mm
45°-Krümmer 90°-Krümmer
30 m 1,5 m
30 m 1,5 m
30 m 1,5 m
30 m 1,5 m
Druckverlust
Maximale Länge
Ø 110 mm
45°-Krümmer 90°-Krümmer
30 m 1,5 m
30 m 1,5 m
30 m 1,5 m
30 m 2 m
3 m
3 m
3 m
3 m
3 m
3 m
3 m
4 m
