Anschluss ans Digitalsystem
5. Anschluss ans Digitalsystem
Wir empfehlen, den SwitchPilot 3 Servo Decoder zunächst kom-
plett zu konfigurieren und erst dann in die Anlage einzubauen.
5.1. Anschlusselemente
Abb. 6 zeigt den SwitchPilot 3 Servo mit allen Anschlusselemen-
ten.
a) Dieser Stiftleistenblock dient zum Anschluss von 8 RC_Servo-
antrieben (z.B. ESU, Futaba® o.a) und bildet die Ausgänge 1- 8
des SwitchPilot 3 Servo.
b) Die Spannungsversorgung des SwitchPilot 3 Servo und aller
daran angschlossenen Servos erfolgt über die Klemmen
Pw A und Pw B. Sie können hier entweder den Digitalstrom
von den Schienen benutzen, oder ein externes Netzteil verwen-
den. Eine externe Spannungsversorgung empfiehlt sich vor al-
lem bei größeren Anlagen, weil dann die Energie zum Schalten
der Antriebe nicht von der Zentrale bzw. Booster entnommen
werden muss.
c) Verbinden Sie die Klemmen Trk A und Trk B mit dem Gleisaus-
gang der Digitalzentrale (bzw. Boosters), von dem der Switch-
Pilot 3 Servo seine Kommandos erhalten soll.
e) Eingabe-Einheit. Die drei Tasten PROG/OK sowie
dienen zur Konfiguration des Decoders, wie in Abschnitt 6 er-
läutert.
f) Das Display zeigt alle Einstellungen des Decoders inklusive Wei-
chenadresse und Status der Ausgänge an. Nach einigen Sekun-
den zeigt der Bildschirmschoner die Versorgungsspannung an.
g) Erweiterungsbuchse für das SwitchPilot Extension Relaismodul.
h) Diese Stiftleistenblöcke dienen zum Anschluss von je 2 x 4
Externen Schalttastern, um die Servopositionen direkt ohne
Digitalzentrale vorgeben zu können. Kapitel 12 gibt nähere
Auskunft.
f)
g)
und
a)

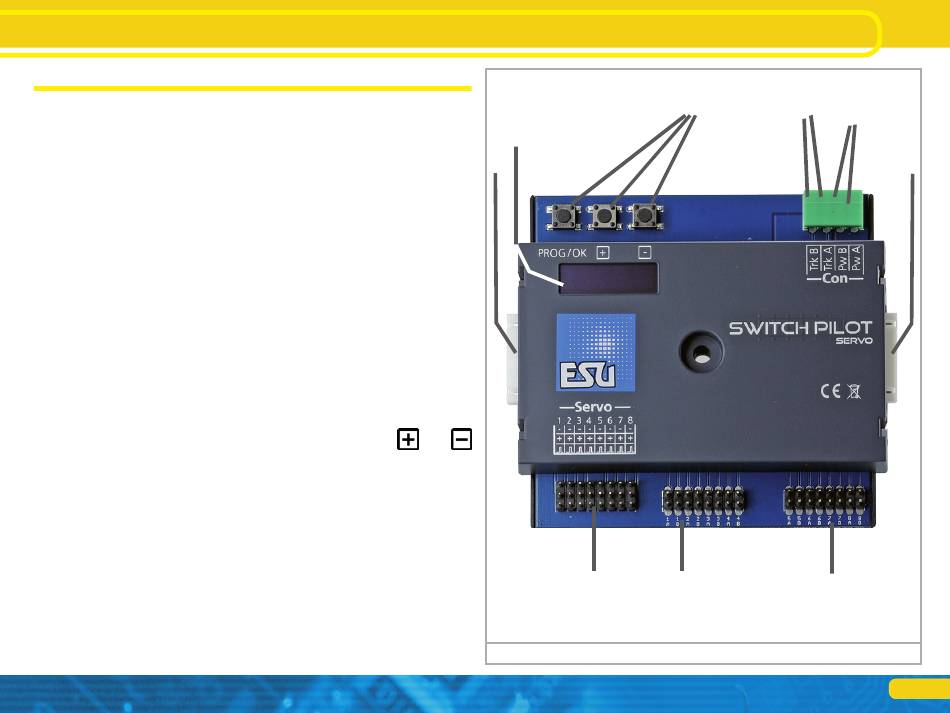

Abbildung 4: Anschlüsse des SwitchPilot 3 Servo
e)
c)
b)
h)
h)
g)
9
