Verdrahtung der Ausgänge
5.6. Anschluss der SwitchPilot Extension
Es können bis zu zwei SwitchPilot Extension Module seitlich an
den SwitchPilot 3 Servo angedockt werden. Hierzu die Module mit
den 8-poligen Steckern gegeneinander drücken, bis die Rastna-
sen der Stecker einrasten. Die interne Logik und die Relaisspulen
des SwitchPilot Extension Moduls werden vom SwitchPilot 3 Servo
mitversorgt.
Das SwitchPilot Extension Modul links ist für die Ausgänge 1 bis
4, das SwitchPilot Extension Modul rechts ist für die Ausgänge 5
bis 8 zuständig.
Für Ausgänge 1 bis 4
Com
II
I
12
b)
a)
a)
a)
a)
a)
a)
b)
a)
a)

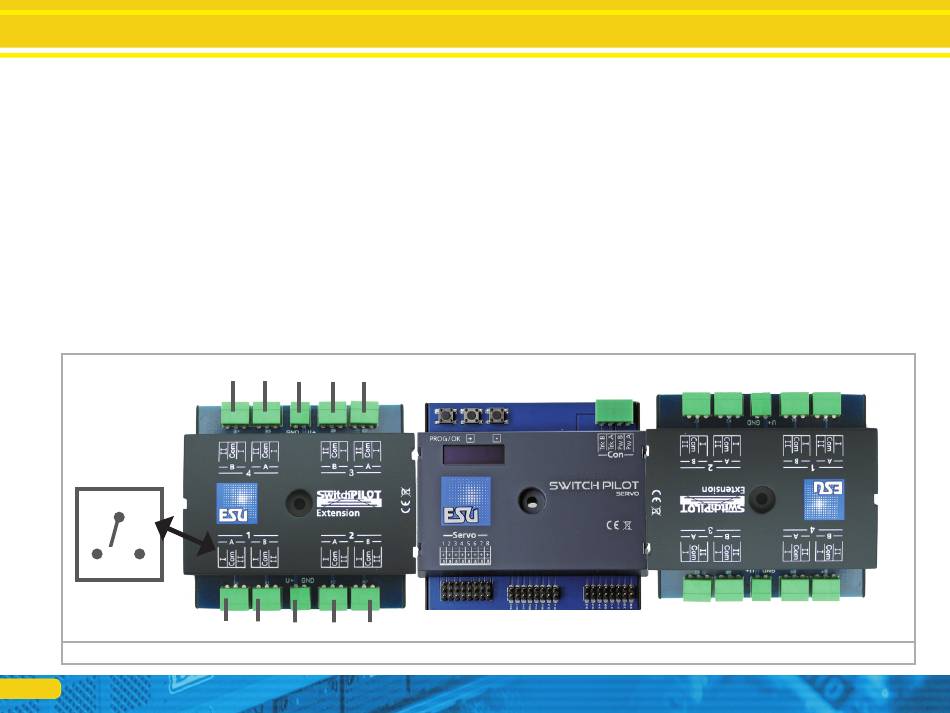

Abbildung 8: SwitchPilot Servo mit zwei montierten SwitchPilot Extension Modulen
5.6.1. Relaisausgänge
Abb. 8 zeigt die Anschlüsse
a) die mit 1 bis 4 bezeichneten Ausgänge bieten jeweils einen
Relaisausgang A und B an, die gemeinsam geschaltet werden
(2xUM, bistabil). Jeder Relaisausgang korrespondiert mit dem
entsprechenden Transistorausgang des SwitchPilot 3 Servo.
Wenn der Ausgang Out A des Ausgangs am SwitchPilot aktiv
ist, so sind jeweils die Klemmen I und COM des Relaisausgangs
geschaltet. Ist am SwitchPilot 3 der Ausgang Out B aktiv, sind
die Klemmen II und COM verbunden.
b) Klemmen für Masseausgang und „U+"-Ausgang (gleichge-
richtete Schienenspannung, geliefert vom SwitchPilot 3) zur
Versorgung von Gleichstromweichenmotoren.
Für Ausgänge 5 bis 8
