5.4. Verdrahtung der Ausgänge

5.4.1. Servoanschluss

Es können alle handelsüblichen RC-Modellbauservos mit dreipo-
ligem Anschluss und positivem Impuls verwendet werden. Der
SwitchPilot 3 Servo versorgt diese mit 5V. Abbildung 7 zeigt den
generellen Anschluss.
Stecken Sie das Anschlusskabel des Servos einfach in die entspre-
chende Buchse des SwitchPilot (Servo). Der Impulsausgang ist nor-
malerweise das weiße bzw. orange Kabel.
Beachten Sie die Anschlusszeichnung auf dem Gehäuse des
SwitchPilot 3 Servo. Ein falscher Anschluss kann Servo oder
SwitchPilot zerstören!

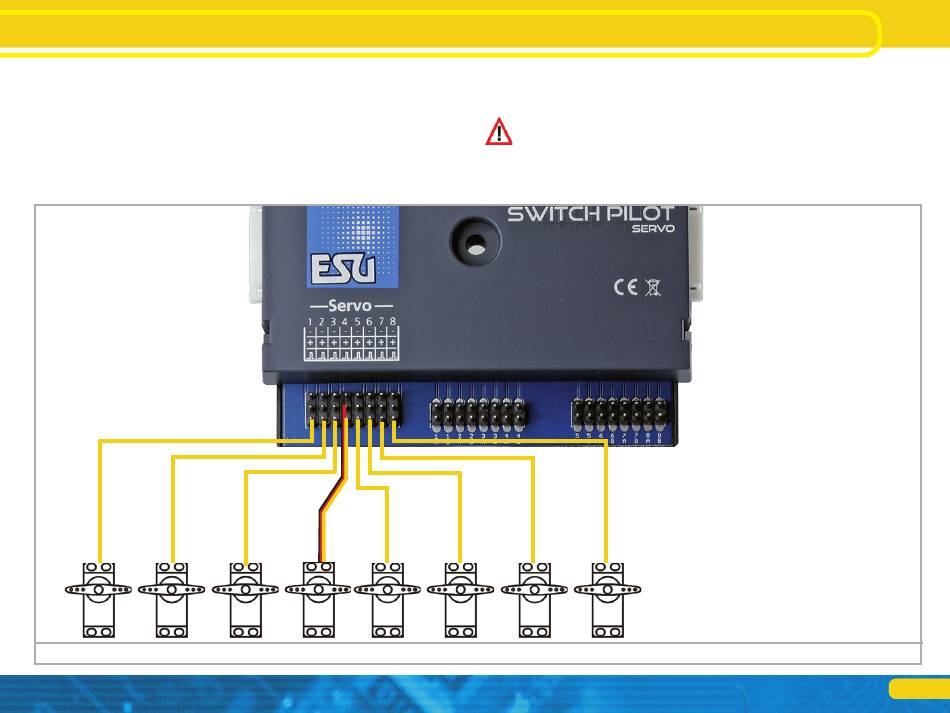

Abbildung 7: Servo-Anschluss
