Einführung in die Bedienstruktur
6.2. Einführung in die Bedienstruktur
Die Konfiguration mit Hilfe des OLED-Displays und der 3-Tasten-
Eingabeeinheit ermöglicht das Einstellen aller Parameter des
SwitchPilot 3 Servo Decoders.
Alle Eigenschaften sind in sogenannten „Tafeln" angeordnet. Eine
Tafel füllt alle vier Zeilen des Display aus. In der ersten Zeile wird
der Name der Tafel angezeigt, in den Zeilen zwei bis vier werden
maximal drei unterschiedliche Einstell-Optionen angezeigt. Mit
Hilfe der Tasten „+" und „-" kann zwischen den einzelnen Tafeln
geblättert werden.
a)
SERVO 1 POSITION
b)
Pos A : 24
d)
Pos B : 40
Mode : Digital
f)
PROG/OK
SERVO 1 POSITION
Pos A : 24
Pos B : 40
Mode : Digital
SERVO 1 POSITION
10
Pos A :
Pos B : 40
Mode : Digital
PROG/OK
SERVO 1 POSITION
Pos A : 10
40
Pos B :
Mode : Digital
PROG/OK
SERVO 1 POSITION
Pos A : 10
Pos B : 40
Mode : Digital
16
c)
ADDRESS MODE
Mode : RCN-213
g) e)
PROG/OK

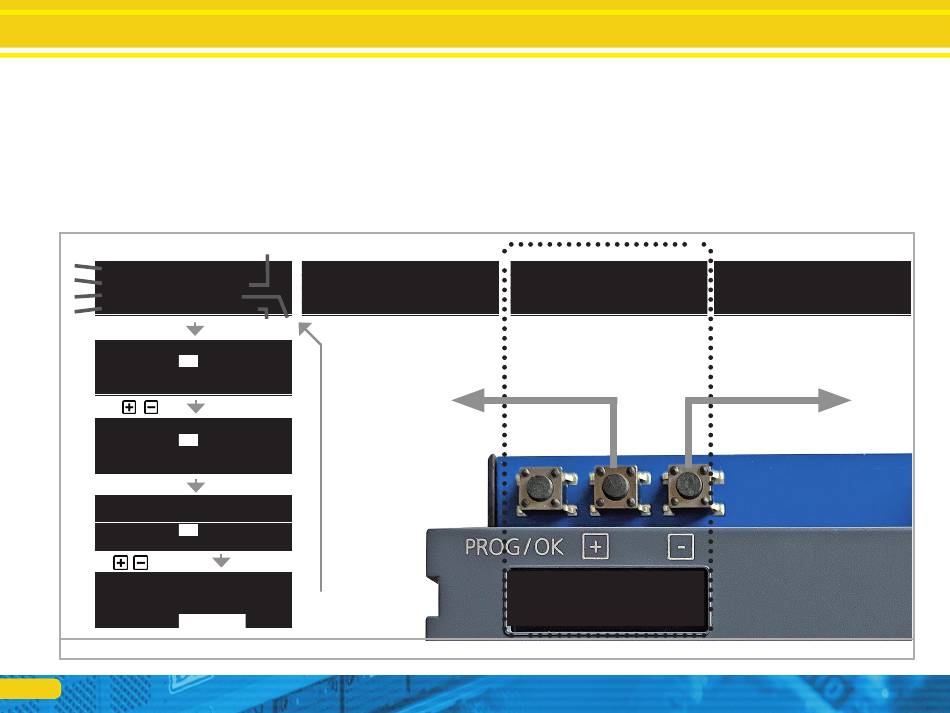

Abbildung 10: Bedienelemente des SwitchPilot 3 Servo
a) Name der Tafel
b) Name der Einstell-Option 1
c) Wert der Einstell-Option 1
d) Name der Einstell-Option 2
e) Wert der Einstell-Option 2
f) Name der Einstell-Option 3
g) Wert der Einstell-Option 3
ADDRESS
Switch 1-4: 0001-0004
Switch 5-8: 0005-0008
ADDRESS
Switch 1-4: 0001-0004
Switch 5-8: 0005-0008
OUTPUT STATE
1 2 3 4 5 6 7 8
CMD .».»».».»..».»».
END .».»..».»....»».
