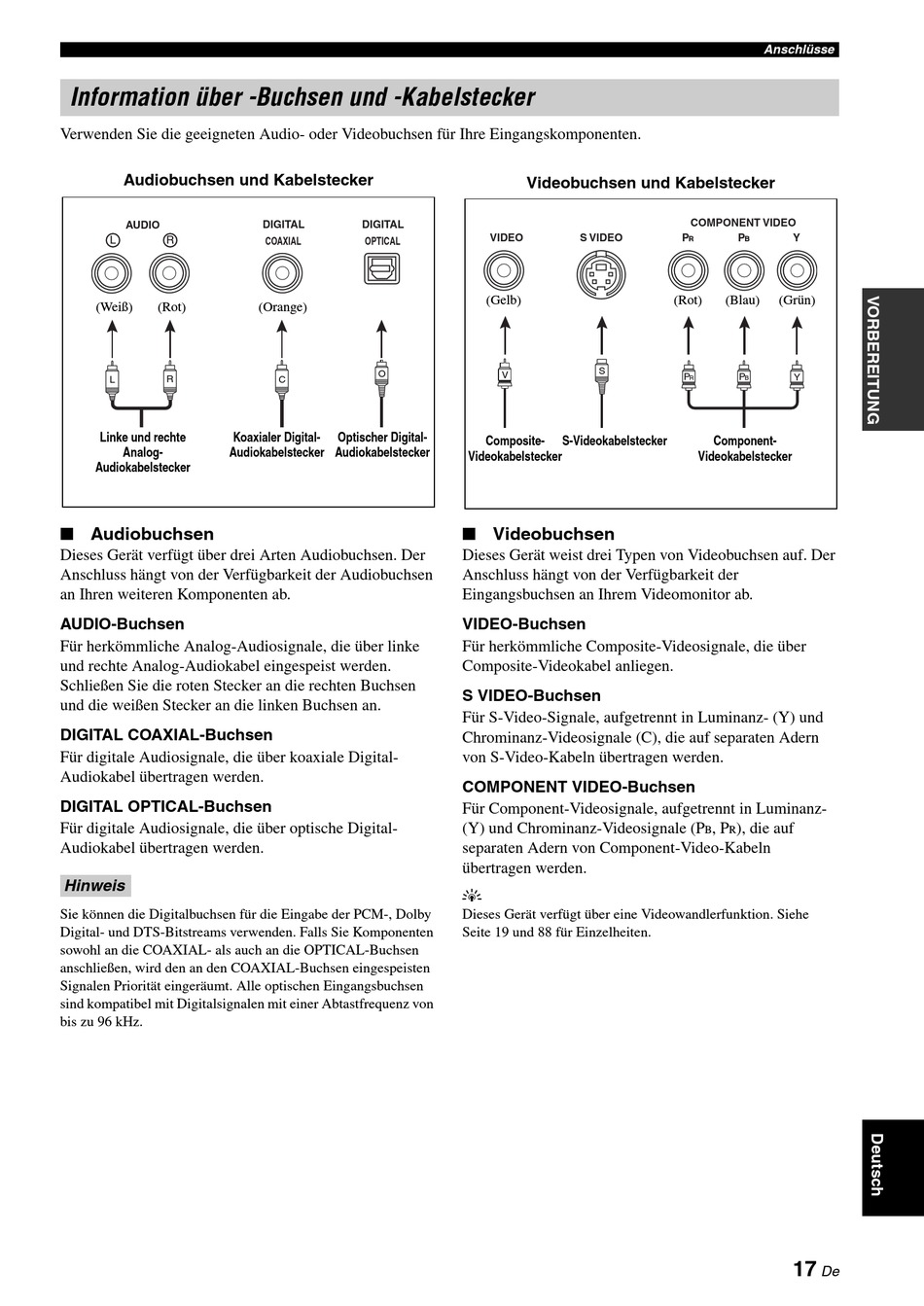

Information über -Buchsen und -Kabelstecker
Verwenden Sie die geeigneten Audio- oder Videobuchsen für Ihre Eingangskomponenten.
Audiobuchsen und Kabelstecker
AUDIO
L
R
(Weiß)
(Rot)
L
R
Linke und rechte
Koaxialer Digital-
Analog-
Audiokabelstecker
Audiokabelstecker
■ Audiobuchsen
Dieses Gerät verfügt über drei Arten Audiobuchsen. Der
Anschluss hängt von der Verfügbarkeit der Audiobuchsen
an Ihren weiteren Komponenten ab.
AUDIO-Buchsen
Für herkömmliche Analog-Audiosignale, die über linke
und rechte Analog-Audiokabel eingespeist werden.
Schließen Sie die roten Stecker an die rechten Buchsen
und die weißen Stecker an die linken Buchsen an.
DIGITAL COAXIAL-Buchsen
Für digitale Audiosignale, die über koaxiale Digital-
Audiokabel übertragen werden.
DIGITAL OPTICAL-Buchsen
Für digitale Audiosignale, die über optische Digital-
Audiokabel übertragen werden.
Hinweis
Sie können die Digitalbuchsen für die Eingabe der PCM-, Dolby
Digital- und DTS-Bitstreams verwenden. Falls Sie Komponenten
sowohl an die COAXIAL- als auch an die OPTICAL-Buchsen
anschließen, wird den an den COAXIAL-Buchsen eingespeisten
Signalen Priorität eingeräumt. Alle optischen Eingangsbuchsen
sind kompatibel mit Digitalsignalen mit einer Abtastfrequenz von
bis zu 96 kHz.
DIGITAL
DIGITAL
COAXIAL
OPTICAL
(Orange)
O
C
Optischer Digital-
Audiokabelstecker
Videobuchsen und Kabelstecker
VIDEO
S VIDEO
(Gelb)
S
V
Composite-
S-Videokabelstecker
Videokabelstecker
■ Videobuchsen
Dieses Gerät weist drei Typen von Videobuchsen auf. Der
Anschluss hängt von der Verfügbarkeit der
Eingangsbuchsen an Ihrem Videomonitor ab.
VIDEO-Buchsen
Für herkömmliche Composite-Videosignale, die über
Composite-Videokabel anliegen.
S VIDEO-Buchsen
Für S-Video-Signale, aufgetrennt in Luminanz- (Y) und
Chrominanz-Videosignale (C), die auf separaten Adern
von S-Video-Kabeln übertragen werden.
COMPONENT VIDEO-Buchsen
Für Component-Videosignale, aufgetrennt in Luminanz-
(Y) und Chrominanz-Videosignale (P
separaten Adern von Component-Video-Kabeln
übertragen werden.
y
Dieses Gerät verfügt über eine Videowandlerfunktion. Siehe
Seite 19 und 88 für Einzelheiten.
Anschlüsse
COMPONENT VIDEO
P
P
Y
R
B
(Rot)
(Blau)
(Grün)
P
P
Y
R
B
Component-
Videokabelstecker
, P
), die auf
B
R
17
De
