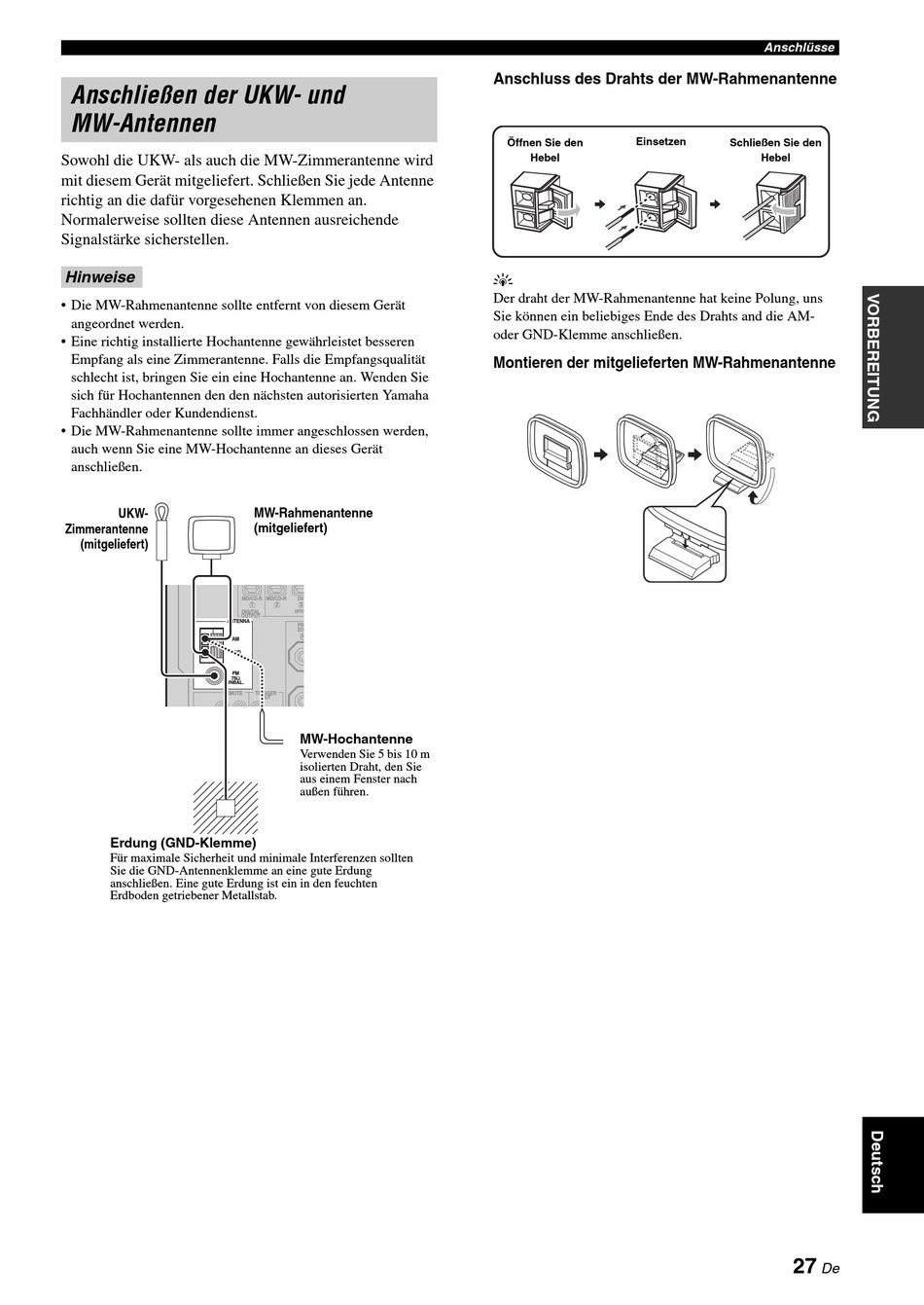

Anschließen der UKW- und
MW-Antennen
Sowohl die UKW- als auch die MW-Zimmerantenne wird
mit diesem Gerät mitgeliefert. Schließen Sie jede Antenne
richtig an die dafür vorgesehenen Klemmen an.
Normalerweise sollten diese Antennen ausreichende
Signalstärke sicherstellen.
Hinweise
• Die MW-Rahmenantenne sollte entfernt von diesem Gerät
angeordnet werden.
• Eine richtig installierte Hochantenne gewährleistet besseren
Empfang als eine Zimmerantenne. Falls die Empfangsqualität
schlecht ist, bringen Sie ein eine Hochantenne an. Wenden Sie
sich für Hochantennen den den nächsten autorisierten Yamaha
Fachhändler oder Kundendienst.
• Die MW-Rahmenantenne sollte immer angeschlossen werden,
auch wenn Sie eine MW-Hochantenne an dieses Gerät
anschließen.
UKW-
Zimmerantenne
(mitgeliefert)
ANTENNA
AM
GND
FM
75Ω
UNBAL.
REMOTE
Erdung (GND-Klemme)
Für maximale Sicherheit und minimale Interferenzen sollten
Sie die GND-Antennenklemme an eine gute Erdung
anschließen. Eine gute Erdung ist ein in den feuchten
Erdboden getriebener Metallstab.
MW-Rahmenantenne
(mitgeliefert)
MD/CD-R MD/CD-R DV
1 2 3
OPTIC
DIGITAL
OUTPUT
FRO
ZO
R
TRIGGER
OUT
MW-Hochantenne
Verwenden Sie 5 bis 10 m
isolierten Draht, den Sie
aus einem Fenster nach
außen führen.
Anschluss des Drahts der MW-Rahmenantenne
Einsetzen
Öffnen Sie den
Hebel
y
Der draht der MW-Rahmenantenne hat keine Polung, uns
Sie können ein beliebiges Ende des Drahts and die AM-
oder GND-Klemme anschließen.
Montieren der mitgelieferten MW-Rahmenantenne
Anschlüsse
Schließen Sie den
Hebel
