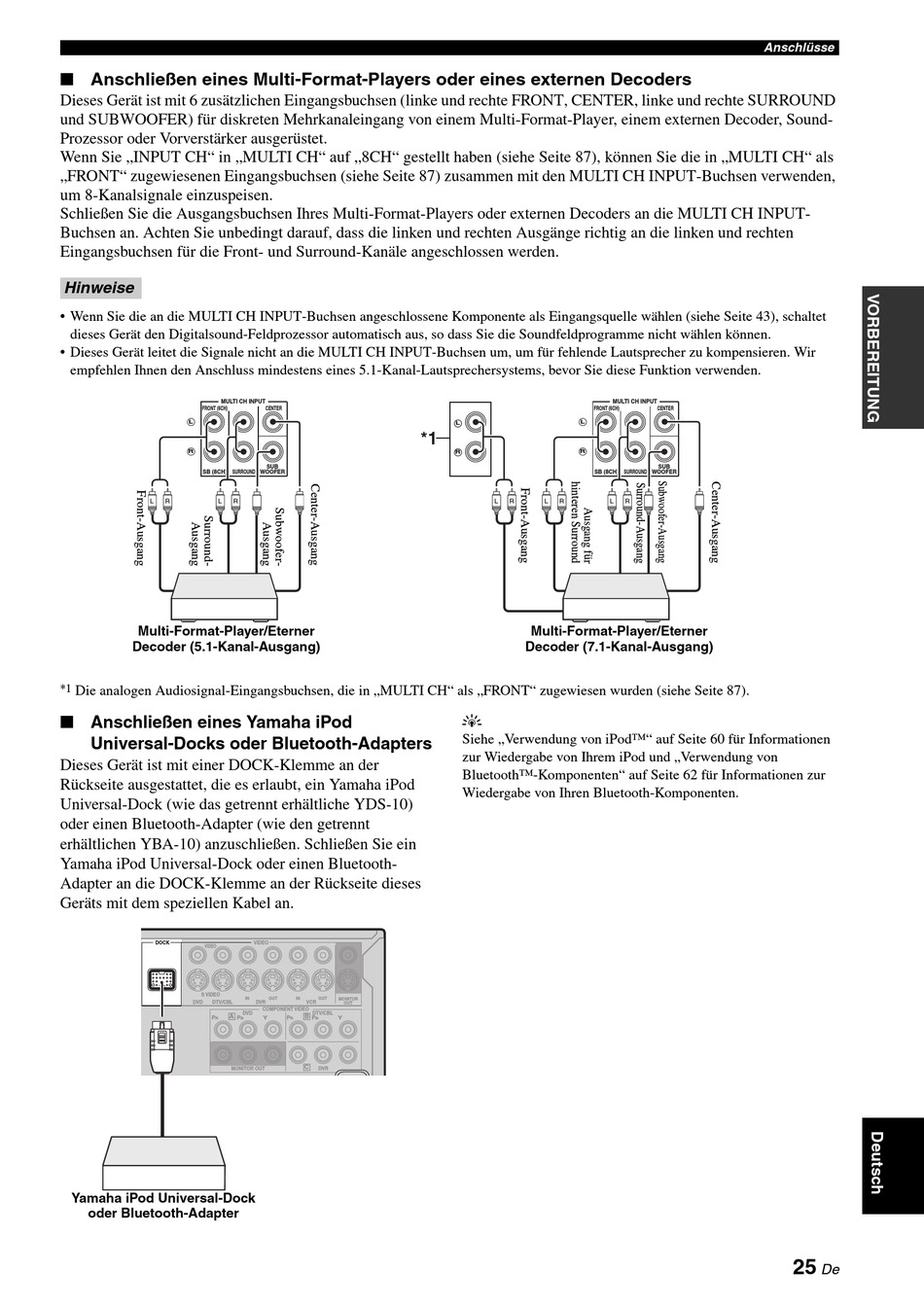

■ Anschließen eines Multi-Format-Players oder eines externen Decoders
Dieses Gerät ist mit 6 zusätzlichen Eingangsbuchsen (linke und rechte FRONT, CENTER, linke und rechte SURROUND
und SUBWOOFER) für diskreten Mehrkanaleingang von einem Multi-Format-Player, einem externen Decoder, Sound-
Prozessor oder Vorverstärker ausgerüstet.
Wenn Sie „INPUT CH" in „MULTI CH" auf „8CH" gestellt haben (siehe Seite 87), können Sie die in „MULTI CH" als
„FRONT" zugewiesenen Eingangsbuchsen (siehe Seite 87) zusammen mit den MULTI CH INPUT-Buchsen verwenden,
um 8-Kanalsignale einzuspeisen.
Schließen Sie die Ausgangsbuchsen Ihres Multi-Format-Players oder externen Decoders an die MULTI CH INPUT-
Buchsen an. Achten Sie unbedingt darauf, dass die linken und rechten Ausgänge richtig an die linken und rechten
Eingangsbuchsen für die Front- und Surround-Kanäle angeschlossen werden.
Hinweise
• Wenn Sie die an die MULTI CH INPUT-Buchsen angeschlossene Komponente als Eingangsquelle wählen (siehe Seite 43), schaltet
dieses Gerät den Digitalsound-Feldprozessor automatisch aus, so dass Sie die Soundfeldprogramme nicht wählen können.
• Dieses Gerät leitet die Signale nicht an die MULTI CH INPUT-Buchsen um, um für fehlende Lautsprecher zu kompensieren. Wir
empfehlen Ihnen den Anschluss mindestens eines 5.1-Kanal-Lautsprechersystems, bevor Sie diese Funktion verwenden.
MULTI CH INPUT
FRONT (6CH)
L
R
SB (8CH)
SURROUND
L
R
L
R
Multi-Format-Player/Eterner
Decoder (5.1-Kanal-Ausgang)
*1
Die analogen Audiosignal-Eingangsbuchsen, die in „MULTI CH" als „FRONT" zugewiesen wurden (siehe Seite 87).
■ Anschließen eines Yamaha iPod
Universal-Docks oder Bluetooth-Adapters
Dieses Gerät ist mit einer DOCK-Klemme an der
Rückseite ausgestattet, die es erlaubt, ein Yamaha iPod
Universal-Dock (wie das getrennt erhältliche YDS-10)
oder einen Bluetooth-Adapter (wie den getrennt
erhältlichen YBA-10) anzuschließen. Schließen Sie ein
Yamaha iPod Universal-Dock oder einen Bluetooth-
Adapter an die DOCK-Klemme an der Rückseite dieses
Geräts mit dem speziellen Kabel an.
DOCK
VIDEO
S VIDEO
DVD
DTV/CBL
A
P
R
MONITOR OUT
Yamaha iPod Universal-Dock
oder Bluetooth-Adapter
CENTER
SUB
WOOFER
VIDEO
IN
OUT
IN
OUT
MONITOR
DVR
VCR
OUT
COMPONENT VIDEO
DVD
DTV/CBL
B
P
Y
P
P
Y
B
R
B
C
DVR
FRONT (6CH)
L
L
*1
R
R
SB (8CH)
L
R
L
R
Multi-Format-Player/Eterner
Decoder (7.1-Kanal-Ausgang)
y
Siehe „Verwendung von iPod™" auf Seite 60 für Informationen
zur Wiedergabe von Ihrem iPod und „Verwendung von
Bluetooth™-Komponenten" auf Seite 62 für Informationen zur
Wiedergabe von Ihren Bluetooth-Komponenten.
Anschlüsse
MULTI CH INPUT
CENTER
SUB
SURROUND
WOOFER
L
R
25
De
