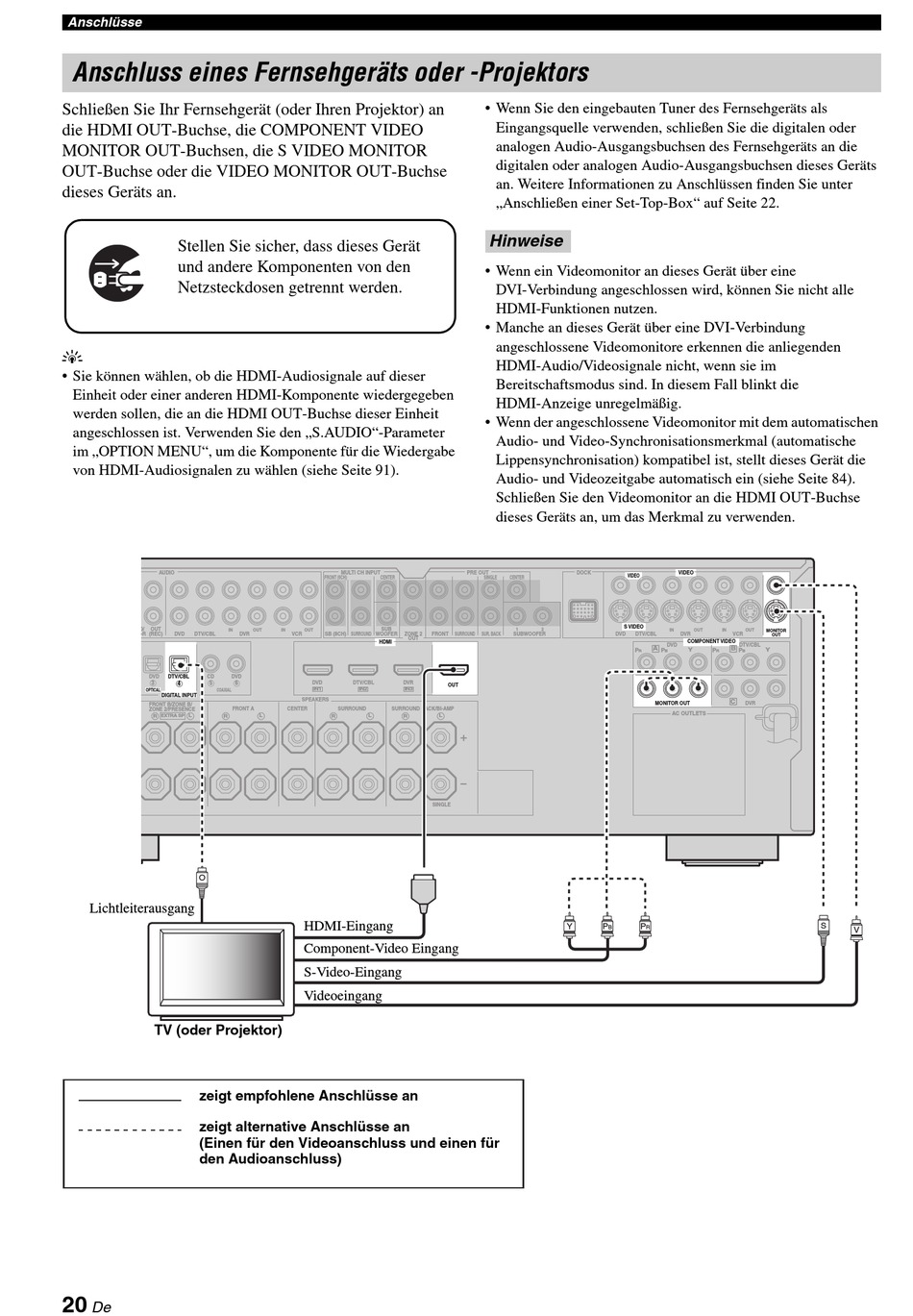

Anschluss eines Fernsehgeräts oder -Projektors
Schließen Sie Ihr Fernsehgerät (oder Ihren Projektor) an
die HDMI OUT-Buchse, die COMPONENT VIDEO
MONITOR OUT-Buchsen, die S VIDEO MONITOR
OUT-Buchse oder die VIDEO MONITOR OUT-Buchse
dieses Geräts an.
Stellen Sie sicher, dass dieses Gerät
und andere Komponenten von den
Netzsteckdosen getrennt werden.
y
• Sie können wählen, ob die HDMI-Audiosignale auf dieser
Einheit oder einer anderen HDMI-Komponente wiedergegeben
werden sollen, die an die HDMI OUT-Buchse dieser Einheit
angeschlossen ist. Verwenden Sie den „S.AUDIO"-Parameter
im „OPTION MENU", um die Komponente für die Wiedergabe
von HDMI-Audiosignalen zu wählen (siehe Seite 91).
AUDIO
D/ OUT
IN
-R (REC) DVD DTV/CBL
DVD DTV/CBL CD DVD
3
4 5
OPTICAL COAXIAL
DIGITAL INPUT
FRONT B/ZONE B/
ZONE 2/PRESENCE FRONT A
R EXTRA SP L R
O
Lichtleiterausgang
TV (oder Projektor)
zeigt empfohlene Anschlüsse an
zeigt alternative Anschlüsse an
(Einen für den Videoanschluss und einen für
den Audioanschluss)
20
De
MULTI CH INPUT
FRONT (6CH) CENTER
SUB
OUT IN OUT
DVR VCR SB (8CH) SURROUND WOOFER ZONE 2
HDMI
6 DVD DTV/CBL DVR
IN1 IN2 IN3
SPEAKERS
CENTER SURROUND SURROUND BACK/BI-AMP
L R L R
HDMI-Eingang
Component-Video Eingang
S-Video-Eingang
Videoeingang
• Wenn Sie den eingebauten Tuner des Fernsehgeräts als
Eingangsquelle verwenden, schließen Sie die digitalen oder
analogen Audio-Ausgangsbuchsen des Fernsehgeräts an die
digitalen oder analogen Audio-Ausgangsbuchsen dieses Geräts
an. Weitere Informationen zu Anschlüssen finden Sie unter
„Anschließen einer Set-Top-Box" auf Seite 22.
Hinweise
• Wenn ein Videomonitor an dieses Gerät über eine
DVI-Verbindung angeschlossen wird, können Sie nicht alle
HDMI-Funktionen nutzen.
• Manche an dieses Gerät über eine DVI-Verbindung
angeschlossene Videomonitore erkennen die anliegenden
HDMI-Audio/Videosignale nicht, wenn sie im
Bereitschaftsmodus sind. In diesem Fall blinkt die
HDMI-Anzeige unregelmäßig.
• Wenn der angeschlossene Videomonitor mit dem automatischen
Audio- und Video-Synchronisationsmerkmal (automatische
Lippensynchronisation) kompatibel ist, stellt dieses Gerät die
Audio- und Videozeitgabe automatisch ein (siehe Seite 84).
Schließen Sie den Videomonitor an die HDMI OUT-Buchse
dieses Geräts an, um das Merkmal zu verwenden.
