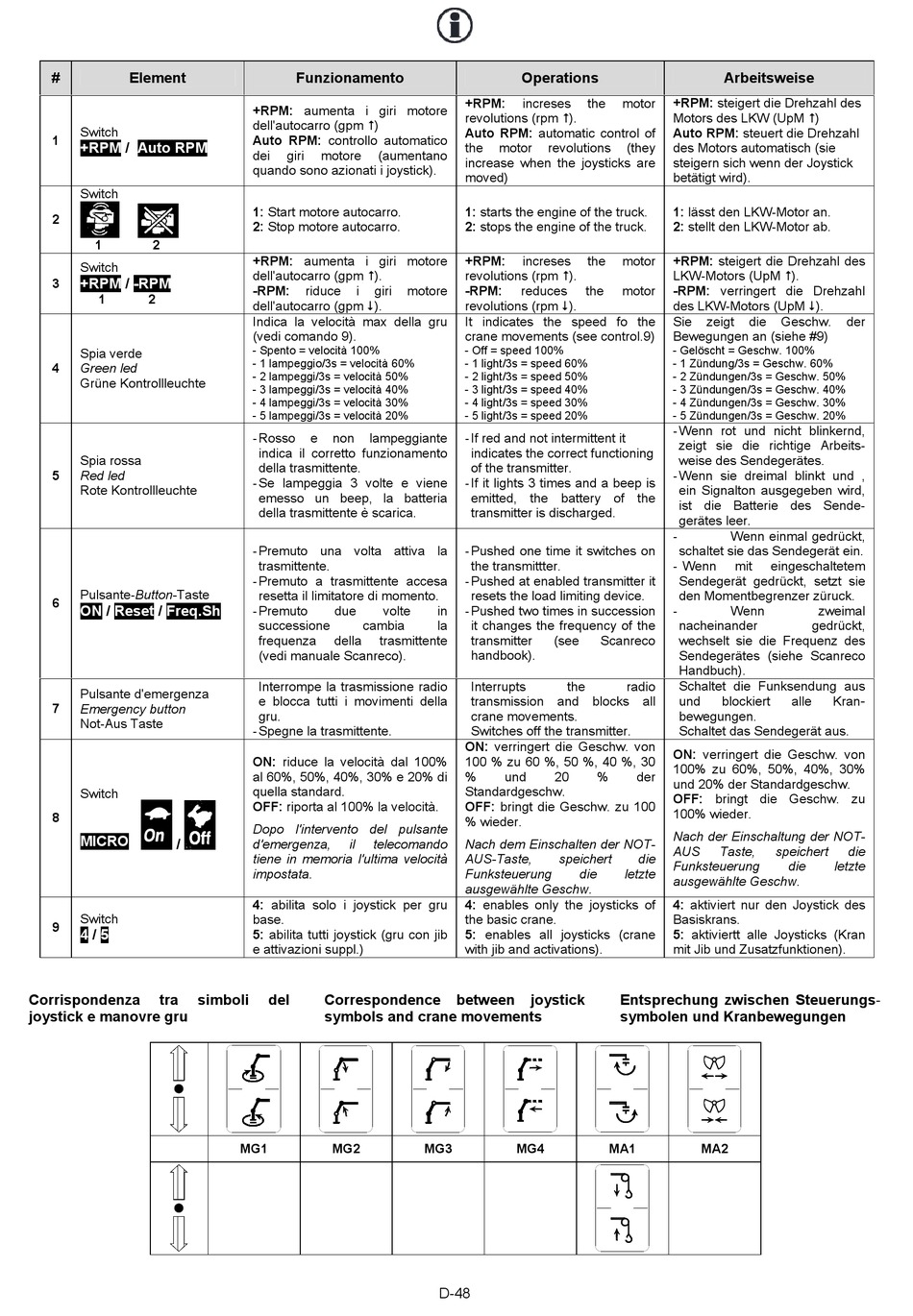

AMCO VEBA 808N Anweisungs- Bedienungs Und Wartungshandbuch Seite 187

# Element
Switch
1
+RPM / Auto RPM
Switch
2
1 2
Switch
+RPM / -RPM
3
1 2
Spia verde
4
Green led
Grüne Kontrollleuchte
Spia rossa
5 Red led
Rote Kontrollleuchte
Pulsante-Button-Taste
6
ON / Reset / Freq.Sh
Pulsante d'emergenza
7
Emergency button
Not-Aus Taste
Switch
8
MICRO
/
Switch
9
4 / 5
Corrispondenza tra simboli
joystick e manovre gru
Funzionamento
+RPM: aumenta i giri motore
dell'autocarro (gpm )
Auto RPM: controllo automatico
dei giri motore (aumentano
quando sono azionati i joystick).
1: Start motore autocarro.
2: Stop motore autocarro.
+RPM: aumenta i giri motore
dell'autocarro (gpm ).
-RPM: riduce i giri motore
dell'autocarro (gpm ).
Indica la velocità max della gru
(vedi comando 9).
- Spento = velocità 100%
- 1 lampeggio/3s = velocità 60%
- 2 lampeggi/3s = velocità 50%
- 3 lampeggi/3s = velocità 40%
- 4 lampeggi/3s = velocità 30%
- 5 lampeggi/3s = velocità 20%
- Rosso e non lampeggiante
indica il corretto funzionamento
della trasmittente.
- Se lampeggia 3 volte e viene
emesso un beep, la batteria
della trasmittente è scarica.
- Premuto una volta attiva la
trasmittente.
- Premuto a trasmittente accesa
resetta il limitatore di momento.
- Premuto due volte
successione cambia
frequenza della trasmittente
(vedi manuale Scanreco).
Interrompe la trasmissione radio
e blocca tutti i movimenti della
gru.
- Spegne la trasmittente.
ON: riduce la velocità dal 100%
al 60%, 50%, 40%, 30% e 20% di
quella standard.
OFF: riporta al 100% la velocità.
Dopo l'intervento del pulsante
d'emergenza, il telecomando
tiene in memoria l'ultima velocità
impostata.
4: abilita solo i joystick per gru
base.
5: abilita tutti joystick (gru con jib
e attivazioni suppl.)
del Correspondence
symbols and crane movements
MG1 MG2
Operations
+RPM: increses the
revolutions (rpm ).
Auto RPM: automatic control of
the motor revolutions
increase when the joysticks are
moved)
1: starts the engine of the truck.
2: stops the engine of the truck.
+RPM: increses the
revolutions (rpm ).
-RPM: reduces the
revolutions (rpm ).
It indicates the speed fo the
crane movements (see control.9)
- Off = speed 100%
- 1 light/3s = speed 60%
- 2 light/3s = speed 50%
- 3 light/3s = speed 40%
- 4 light/3s = speed 30%
- 5 light/3s = speed 20%
- If red and not intermittent it
indicates the correct functioning
of the transmitter.
- If it lights 3 times and a beep is
emitted, the battery of the
transmitter is discharged.
- Pushed one time it switches on
the transmittter.
- Pushed at enabled transmitter it
resets the load limiting device.
in - Pushed two times in succession
la it changes the frequency of the
transmitter (see
handbook).
Interrupts the
transmission and blocks all
crane movements.
Switches off the transmitter.
ON: verringert die Geschw. von
100 % zu 60 %, 50 %, 40 %, 30
% und 20
Standardgeschw.
OFF: bringt die Geschw. zu 100
% wieder.
Nach dem Einschalten der NOT-
AUS-Taste, speichert
Funksteuerung die
ausgewählte Geschw.
4: enables only the joysticks of
the basic crane.
5: enables all joysticks (crane
with jib and activations).
between joystick
MG3 MG4
D-48
Arbeitsweise
motor +RPM: steigert die Drehzahl des
Motors des LKW (UpM )
Auto RPM: steuert die Drehzahl
(they des Motors automatisch (sie
steigern sich wenn der Joystick
betätigt wird).
1: lässt den LKW-Motor an.
2: stellt den LKW-Motor ab.
motor +RPM: steigert die Drehzahl des
LKW-Motors (UpM ).
motor -RPM: verringert die Drehzahl
des LKW-Motors (UpM ).
Sie zeigt die
Bewegungen an (siehe #9)
- Gelöscht = Geschw. 100%
- 1 Zündung/3s = Geschw. 60%
- 2 Zündungen/3s = Geschw. 50%
- 3 Zündungen/3s = Geschw. 40%
- 4 Zündungen/3s = Geschw. 30%
- 5 Zündungen/3s = Geschw. 20%
- Wenn rot und nicht blinkernd,
zeigt sie die richtige Arbeits-
weise des Sendegerätes.
- Wenn sie dreimal blinkt und ,
ein Signalton ausgegeben wird,
ist die Batterie des Sende-
gerätes leer.
- Wenn einmal gedrückt,
schaltet sie das Sendegerät ein.
- Wenn mit
Sendegerät gedrückt, setzt sie
den Momentbegrenzer züruck.
- Wenn
nacheinander
Scanreco wechselt sie die Frequenz des
Sendegerätes (siehe Scanreco
Handbuch).
radio Schaltet die Funksendung aus
und blockiert
bewegungen.
Schaltet das Sendegerät aus.
ON: verringert die Geschw. von
100% zu 60%, 50%, 40%, 30%
% der
und 20% der Standardgeschw.
OFF: bringt die Geschw. zu
100% wieder.
Nach der Einschaltung der NOT-
AUS Taste,
die
Funksteuerung
letzte
ausgewählte Geschw.
4: aktiviert nur den Joystick des
Basiskrans.
5: aktiviertt alle Joysticks (Kran
mit Jib und Zusatzfunktionen).
Entsprechung zwischen Steuerungs-
symbolen und Kranbewegungen
MA1 MA2
Geschw. der
eingeschaltetem
zweimal
gedrückt,
-
alle Kran
speichert die
die letzte
