Bitte benutzen Sie die Bildfolge und die anschließenden Hinweise für die Demontage und
anschließender Montage (in umgekehrter Reihenfolge) unter Verwendung eines Wartungssatzes, z.B.
PSKITWLC255-SU bzw. sowie der festgelegten Drehmomente (siehe Kapitel 4.4).

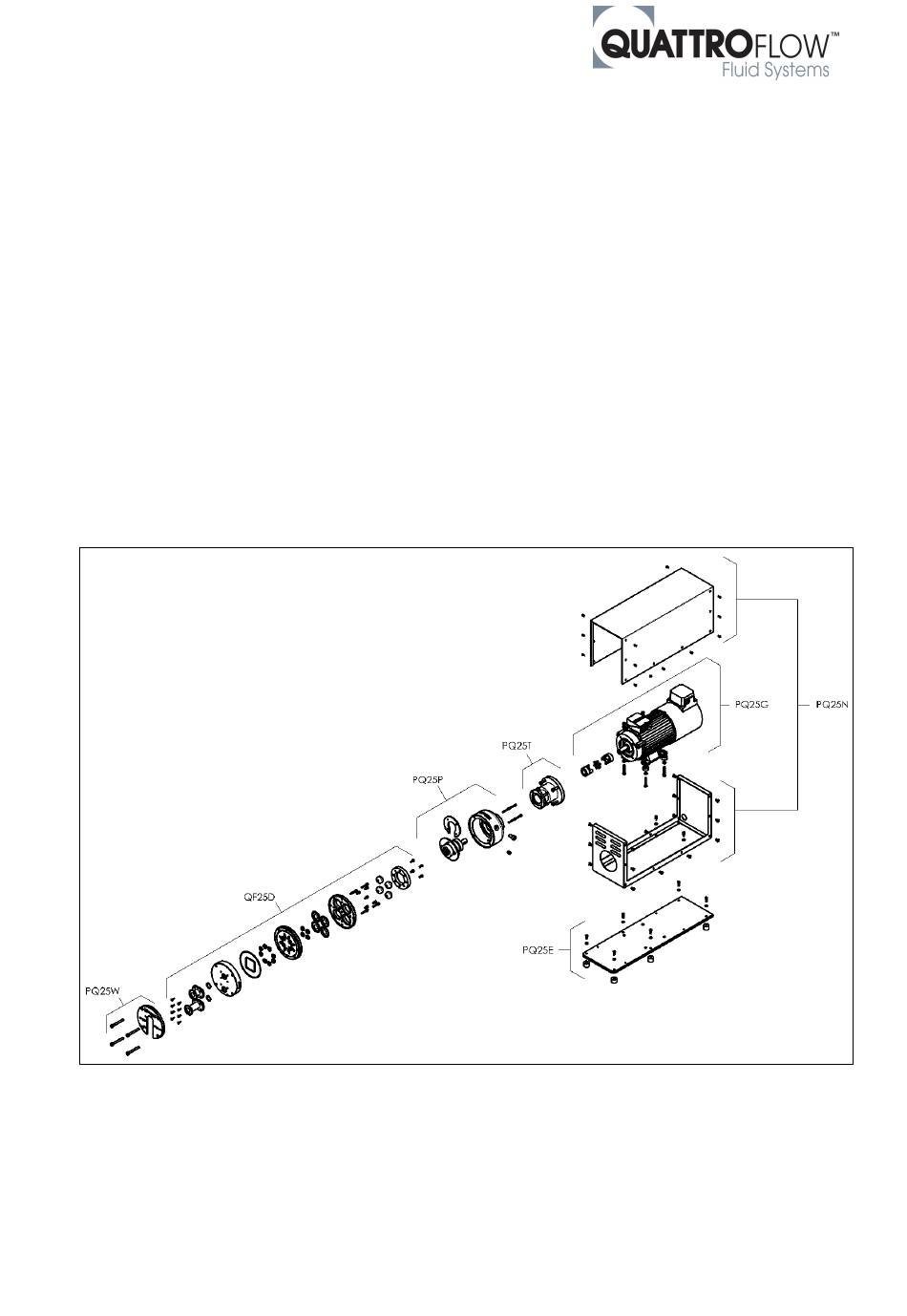

4.1. Explosionsdarstellungen der Baugruppen
PQ25P:
Ringantrieb
QF25D:
Förderkammer
PQ25E:
Grundplatte
PQ25G:
Antriebseinheit
PQ25N:
Gehäuse
PQ25T:
Motorflansch
PQ25W:
Druckplatte
QF25PDEGNTW:
QF2500SU; Ausgabe 2020-02; Seite 12 von 21
