Inbetriebnahme

►
Füllen und Entlüften der Anlage
• Druck des Ausdehnungsgefäßes vor Befüllen der Anlage anpassen
Konfi guration der Anlage
Höhenunterschied zwischen
Heizkessel und Heizanlage
Bei unzureichendem Warmwasserdruck die Installation eines Nachverdichters vorsehen.
▼ Füllen und manuelles Entlüften
- Sämtliche Heizkörper der Anlage öff nen und die
Thermostathähne einstellen (T° max.).
- An der Ventilklemmenleiste: Vor- und Rücklaufventile
(D und R) öff nen. Kaltwasser-Hahne öff nen.
- Ventil der Kaltwasserzulauftrennung öff nen (Disc.).
- Manuellen Entlüftungshahn PM schrittweise öff nen, bis
der Wasserstrahl fortlaufend abfl ießt: Entlüftungshahn
vollständig schließen (8 Drehungen).
- Ventil der Kaltwasserzulauftrennung schließen, wenn
der Druckmesser den gewünschten Wert anzeigt
(siehe Tabelle unten).
►

Kontrollen vor Inbetriebnahme

▼ Siphon
Sicherstellen, dass der Siphon gefüllt ist. Ansonsten,
siehe
"Füllen des Siphons" Seite
▼ Gaskreislauf
- Prüfen, ob die Anschlüsse festgezogen sind.
- Gasventil öff nen, Rohre entlüften und Dichtheit des
davor liegenden Gasblocks prüfen.
- Prüfen, ob der Gasdruck bei Stillstand höher als oder
identisch mit den unten angegebenen Werten ist:
Gasart
G 20 (Lacq-Gas)
G 25 (Gröningen-Gas)
G 31 (Propangas)
Die Heizkessel sind werksseitig auf Erdgas
G20 eingestellt, mit Eingangsdruck: 20 mbar
(Lacq-Gas). Prüfen, ob der Heizkessel für die
verfügbare Gasart gekennzeichnet ist.
DE
INBETRIEBNAHME
Kein Unterschied: Wohnung auf einer
einzigen Etage
Ein Obergeschoss
Zwei Obergeschosse
49.
Eingangs-
druck (bei Stillstand)
≥ 20 mbar
≥ 25 mbar
≥ 37 mbar
... Ausdehnungsgefäß
0,7 bar
1,0 bar
1,3 bar
▼ Rauchableitung
- Prüfen, ob die Leitungsanschlüsse ordnungsgemäß
zusammengesetzt sind,
sicherzustellen.
PM
D 1 8 D 1 8
D D
PM Manueller Entlüfter.
(Entlüfter komplett geöff net: ca. 8 Drehungen).
(In Betrieb muss dieser stets geschlossen sein.)
PA Automatischer Entlüfter.
(In Betrieb muss dieser stets geschlossen sein.)

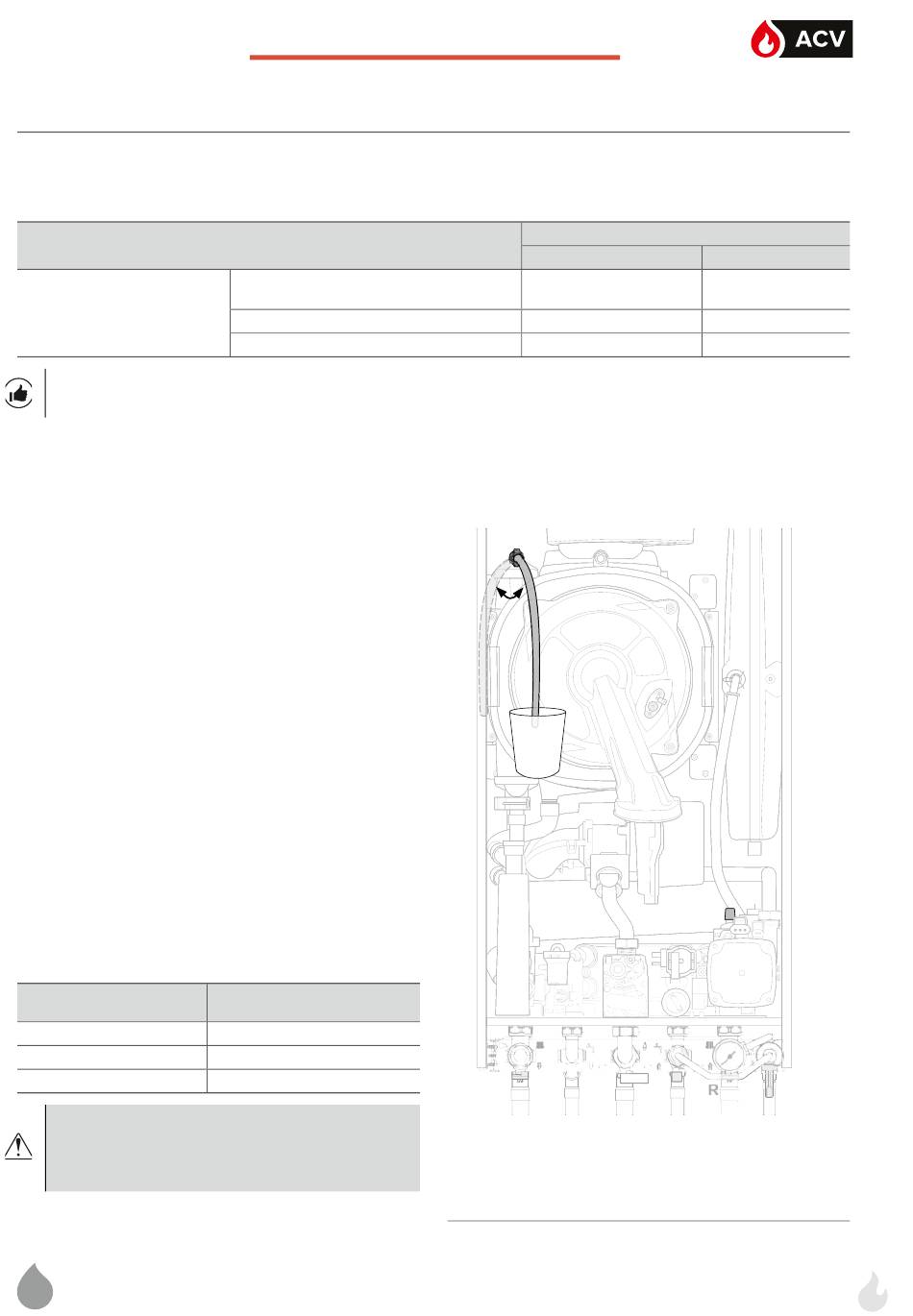

Abb. 21 - Entlüfter und Entleerungsschraube
Druck...
... Wasser
1,0 bar
1,3 bar
1,6 bar
um deren Dichtheit
PA
EFS EFS
