1.
Schaltkasten.
2.
Benutzerschnittstelle.
3.
Umwälzpumpe.
4.
Kondensatoraustauscher.
5.
Zünd- und Ionisationselektrode.
6.
Ventilator / Mischer.
7.
Gasventil.
8.
TWW-Austauscher
9.
Druckfühler.
10. TWW-Durchfl ussmesser
11. Filter + TWW-Durchfl ussbegrenzer
12. Siphon (Kondensatableitung).
13. Manueller Entlüfter.
14. Sicherheitsventil (Heizung).
15. Automatischer Entlüfter.
16. Ausdehnungsgefäß
17. Konzentrischer Adapter und Dichtung
(Verbrennungsluftzufuhr und Rauchableitung).
18. Entnahme für Analyse der Verbrennungsluft.
19. Entnahme für Rauchanalyse.
20. Geräuschdämpfer
21. Motor (Umlenkventil)
22. Bypass
23. Entleerungsschraube
24. PASS-Steckverbindung für Navipass IO

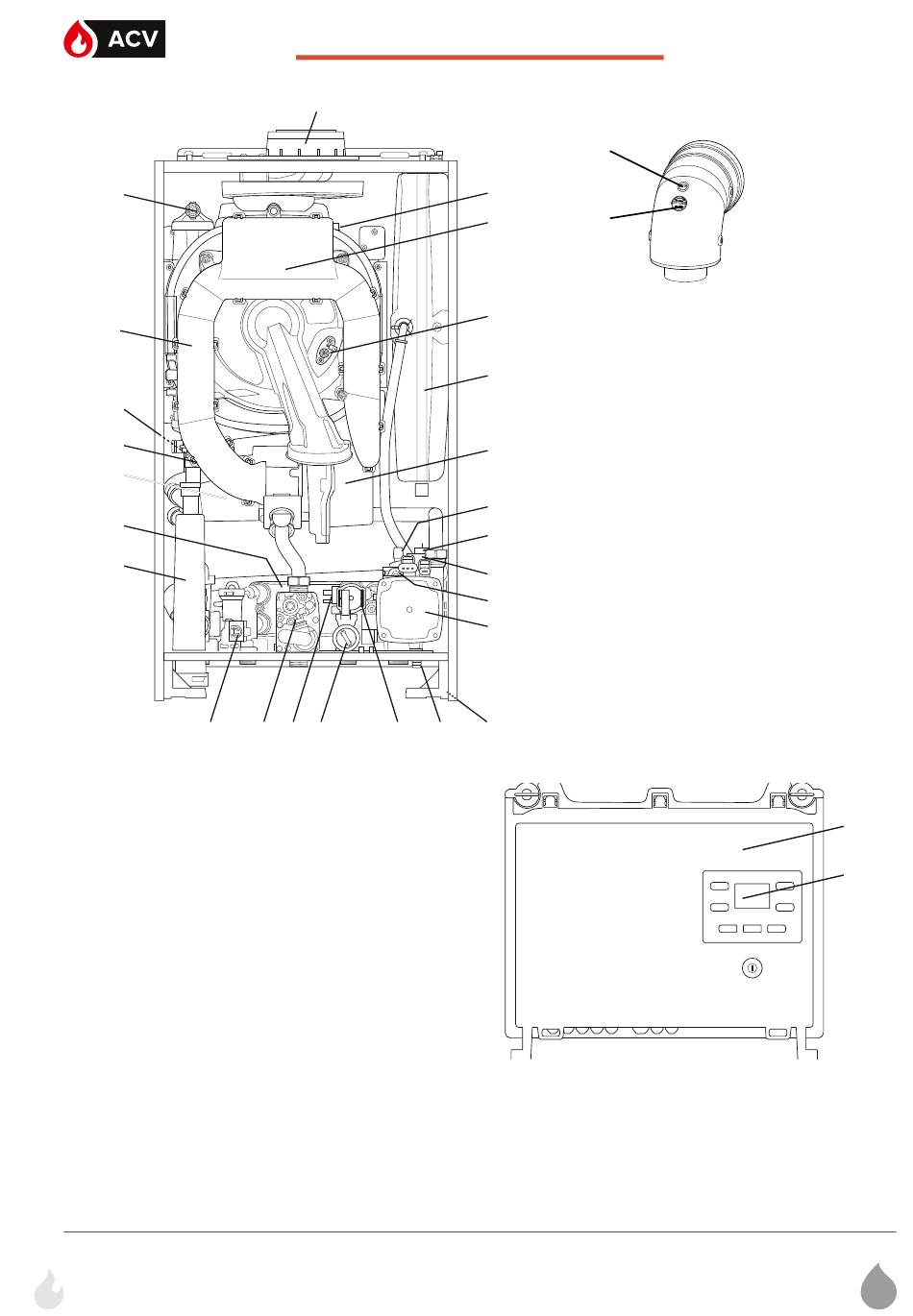

Abb. 4 -
Bauteile - Heizkessel ILEA
12
BESCHREIBUNG DES GERÄTES
17
D 1 8
7
21
11
10
18
25
4
19
5
16
6
15
9
14
22
3
23
24
Temperaturfühler
25. Sicherheitsfühler Wärmeaustauscher.
26. Rücklauff ühler Austauscher.
27. Vorlauff ühler Austauscher.
28. TWW-Fühler
Ohmscher Wert der Fühler: siehe
1
2
Abb. 34, Seite 53
